Installationsanleitung für Trane 18-AH76D1-1A-EN Ersatzspulen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für Trane Ersatzspulen. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal mit entsprechender Ausbildung durchgeführt werden. Unsachgemäße Installation kann zu schweren Verletzungen oder zum Tod führen. Vor Beginn der Arbeiten müssen alle Sicherheitsvorkehrungen auf den Etiketten und in der Dokumentation beachtet werden.

Sicherheitshinweise

• Gefährliche Spannung: Vor Wartungsarbeiten muss die gesamte elektrische Stromversorgung, einschließlich externer Trennschalter, unterbrochen werden.
• Kältemittel: Das System enthält Öl und Kältemittel unter hohem Druck. Das Kältemittel muss vor dem Öffnen des Systems abgesaugt werden, um den Druck abzulassen.
• Lötarbeiten: Wenn mechanische Verbindungen verwendet werden, ist eine Dichtheitsprüfung zwingend erforderlich. Bestehende Kältemittelleitungen müssen gelötet, nicht geschweißt werden.
• Chemikalien: Das Produkt kann Chemikalien enthalten, die in Kalifornien als krebserregend oder fortpflanzungsgefährdend eingestuft sind (siehe P65Warning.ca.gov).

Inspektion und Vorbereitung

Nach Erhalt des Kits sollten folgende Schritte durchgeführt werden:

1. Packen Sie alle Komponenten des Kits aus.
2. Überprüfen Sie das Material sorgfältig auf Transportschäden. Schäden müssen sofort gemeldet und ein Anspruch beim Transportunternehmen geltend gemacht werden.
3. Stellen Sie sicher, dass alle Komponenten im Paket enthalten sind. Fehlende Teile müssen sofort beim Lieferanten gemeldet und durch autorisierte Komponenten ersetzt werden.

Allgemeine Informationen

Für Heat Pumps, RunTru-Kühlgeräte und Ameristar-Kühlgeräte sind die Ersatzspulen identisch mit der Produktionsspule. Bei Trane- und American Standard-Kühlgeräten kann die Ersatzspule abweichen (einschließlich der Spulenhöhe), wurde jedoch auf gleiche oder bessere Leistung verifiziert. Es wird empfohlen, den Filtertrockner beim Austausch der Spule ebenfalls zu wechseln.

Installationsanweisungen und Modifikationen

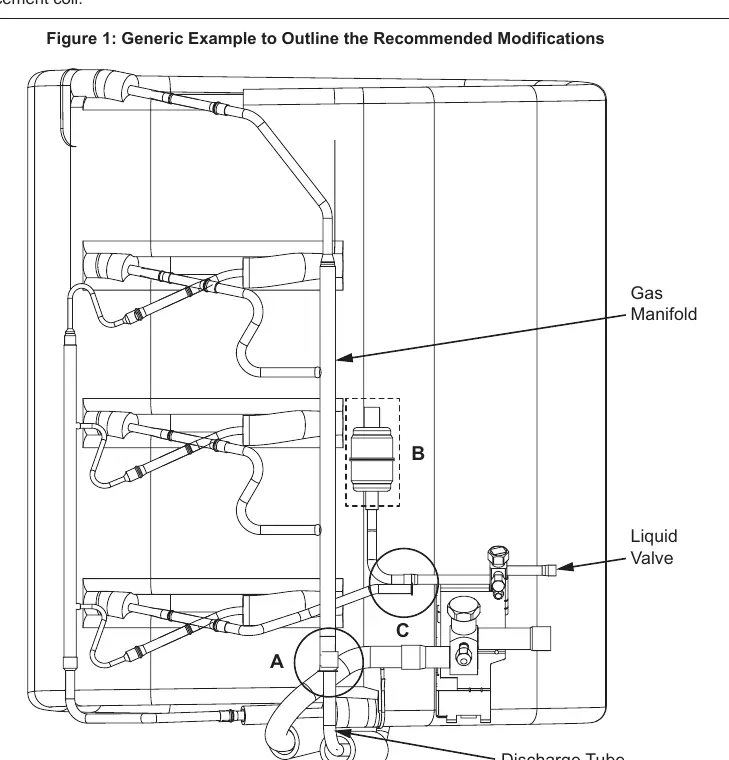

Für die Installation der Ersatzspulen können eine oder mehrere der folgenden Modifikationen erforderlich sein:

• Gasverteiler: Wenn der Gasverteiler zu weit unter den Abflussanschluss ragt, entfernen Sie die entsprechende Menge an Rohrleitungen vom Gasverteiler der Ersatzspule.
• Filtertrockner: Wenn das ursprüngliche Gerät einen internen Filtertrockner enthält, wird empfohlen, auf einen externen Filtertrockner umzustellen.
• Flüssigkeitsventil: Wenn das Anschlussrohr am Flüssigkeitsventil der Ersatzspule das Flüssigkeits-Serviceventil nicht erreicht, ist das Anlöten einer Verlängerung erforderlich.
