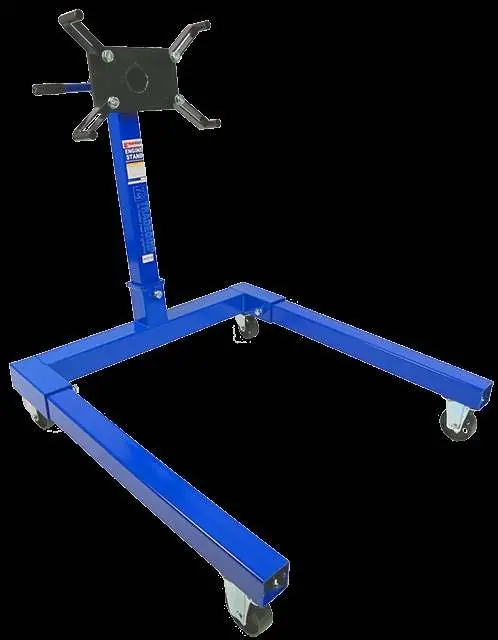

Bedienungsanleitung für Motorständer Tradequip 1891T
Erfahren Sie, wie Sie den Tradequip 1891T Motorständer sicher montieren, bedienen und warten. Vollständige Anleitung mit Spezifikationen, Sicherheitshinweisen und Teileliste für den 680kg Motorständer.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Tradequip 1891T ist ein Motorständer mit einer Tragfähigkeit von 680 kg, der für die sichere Unterstützung von Motoren während Reparaturarbeiten konzipiert ist. S. 1
Wichtigste Schritte
- Montage der Rollen und Beine S. 5
Erste Inbetriebnahme
- Führen Sie vor jedem Gebrauch eine Sichtprüfung auf Risse, beschädigte, lose oder fehlende Teile durch. S. 5
Wartung und Reset
- Jährliche Inspektion durch eine autorisierte Reparaturwerkstatt empfohlen. S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 680kg | Maximale Last | S. 1 |
Wo es im PDF steht
- Spezifikationen S. 1
- Sicherheitshinweise S. 3
- Montageanleitung S. 5
- Teileliste und Diagramm S. 6
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Tradequip 1891T Motorständer ist für die sichere Unterstützung von Motoren nach dem Ausbau aus einem Fahrzeug konzipiert. Die maximale Tragfähigkeit beträgt 680 kg. Vor der Verwendung ist sicherzustellen, dass der Ständer in einwandfreiem Zustand ist und die Motorabmessungen innerhalb der Ständerbeine liegen. Arbeiten Sie niemals unter einem Motor, der am Ständer montiert ist.
Technische Daten
- Tragfähigkeit: 680 kg
- Betriebshöhe: 895 mm
- Abmessungen: 870 mm (Länge) x 800 mm (Breite)
- Gewicht (Netto): 39 kg
Sicherheitshinweise
- Tragen Sie beim Betrieb eine Schutzbrille und Sicherheitsschuhe.
- Lange Haare müssen zusammengebunden sein.
- Tragen Sie eng anliegende Schutzkleidung.
- Keinen Schmuck oder Ringe tragen.
- Überschreiten Sie niemals die Tragfähigkeit von 680 kg.
- Bewegen Sie den Ständer nur durch Schieben von der Lastseite aus, niemals ziehen.
- Verwenden Sie den Ständer nur auf einem festen, ebenen Untergrund.
Montageanleitung
- Verschrauben Sie die zwei 390 mm Lenkrollen (17) mit den vorderen Beinen (14) unter Verwendung der Schrauben (15) und Muttern (18).
- Befestigen Sie die zwei 75 mm Lenkrollen (11) an der Rückseite der Beine (14) mit Muttern (13) und Sicherungsscheiben (20).
- Montieren Sie die zwei Beine (14) am hinteren Träger (10) mit Schrauben (19), Muttern (13) und Unterlegscheiben (12).
- Befestigen Sie den Hauptpfosten (03) am hinteren Träger (10) mit Schrauben (09), Schraube (19), Muttern (13) und Unterlegscheiben (12).
- Führen Sie die Motoraufnahmeplatte (06) durch das Rohr oben am Hauptpfosten. Drehen Sie die Platte, bis ein Loch im Innenrohr mit einem Loch im Außenrohr fluchtet, und setzen Sie den Ringstift (01) ein.
- Führen Sie den Griff (02) durch das Loch im Drehplattenrohr, das oben aus dem Hauptpfosten herausragt.
- Befestigen Sie die Schiebeständer (07) am Drehkopf (06) mit Schrauben (08), Unterlegscheiben (05) und Muttern (04).
- Überprüfen Sie vor der Inbetriebnahme den festen Sitz aller Schrauben.
Wartung und Service
Führen Sie vor jedem Gebrauch eine Sichtprüfung auf Risse, beschädigte, lose oder fehlende Teile durch. Verwenden Sie nur empfohlene Ersatzteile. Eine jährliche Inspektion durch eine autorisierte Reparaturwerkstatt wird empfohlen, um sicherzustellen, dass sich das Gerät in einem optimalen Zustand befindet.
Praktische Hilfe
Typische Probleme
Motorständer instabil
Prüfen Sie, ob der Boden eben ist und die Last zentriert auf der Montageplatte montiert wurde.
Schwierigkeiten beim Bewegen des Ständers
Schieben Sie den Ständer von der Lastseite aus, niemals ziehen. Stellen Sie sicher, dass der Boden frei von Hindernissen ist.
Vor der Verwendung
- Sichtprüfung auf Risse oder beschädigte Teile
- Prüfung der Tragfähigkeit (max. 680kg)
- Sicherstellen, dass der Boden eben und fest ist
- Prüfung der Motorabmessungen (müssen innerhalb der Ständerbeine liegen)
- Überprüfung aller Schraubverbindungen auf festen Sitz
Technische Daten in der Praxis
- Tragfähigkeit
- Maximal zulässiges Gewicht des Motors: 680kg
- Betriebshöhe
- Höhe des Montagepunktes: 895mm
Abbildungen und Diagramme

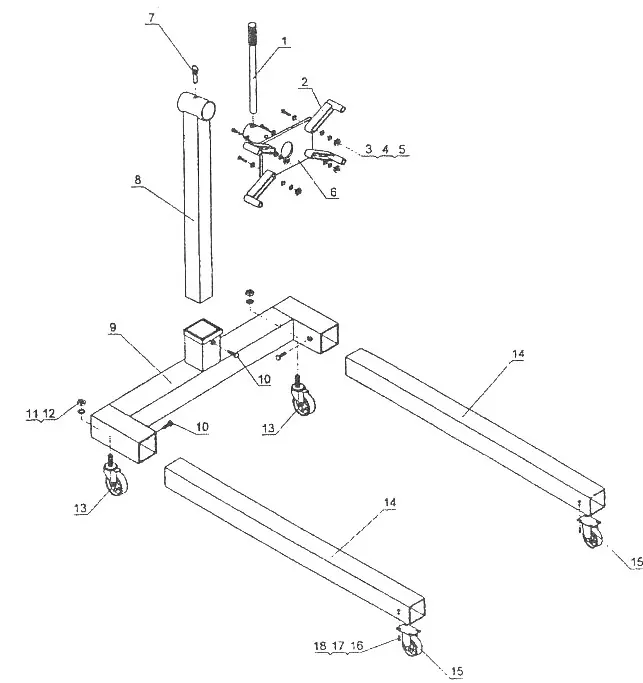

- Das Diagramm zeigt die Montage der Rollen an den Beinen, die Verbindung der Beine mit dem hinteren Träger und die Installation des Hauptpfostens mit der Montageplatte.
Modellkompatibilität
- Der Ständer ist für eine Vielzahl von Motoren und Getrieben geeignet, sofern die Abmessungen innerhalb der Ständerbeine liegen.
