Bedienungsanleitung für Tradequip 1061T/1062T Hydraulische Werkstattpresse

Wichtige Informationen aus der Anleitung

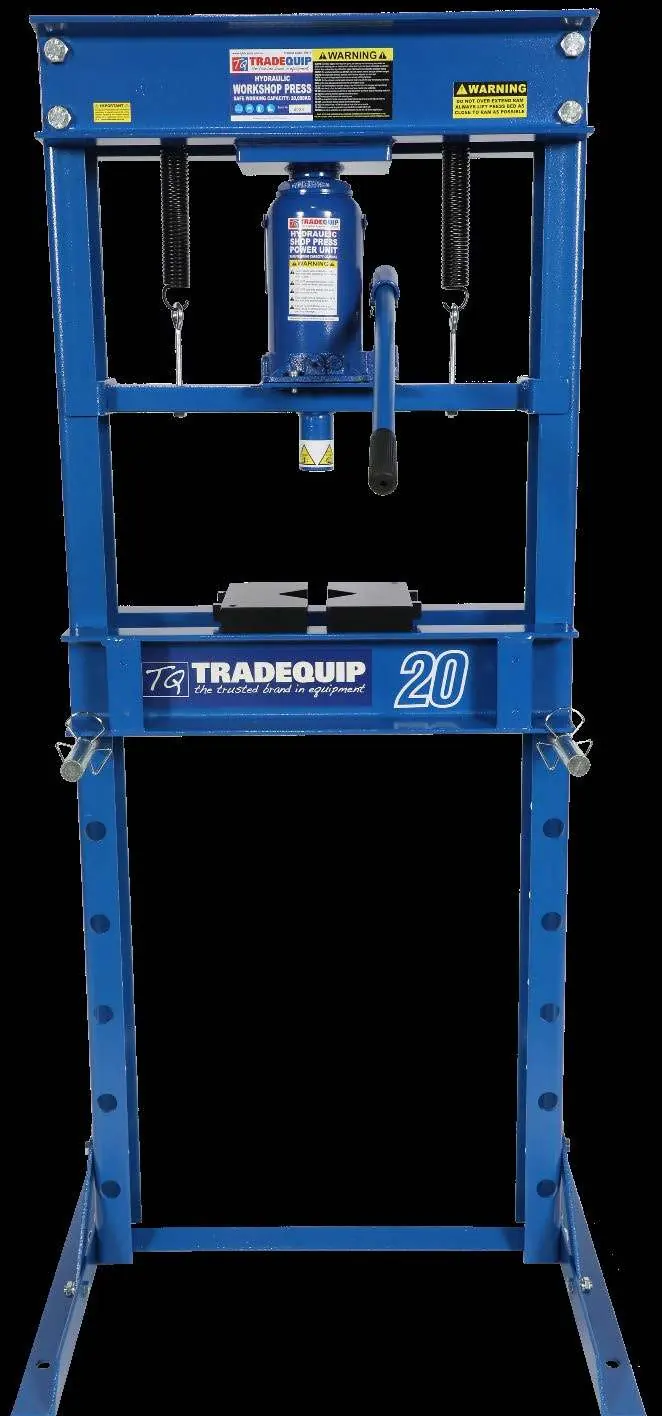

Diese Anleitung gilt für die Tradequip Hydraulische Werkstattpresse in den Modellen 1061T (20.000 kg Kapazität) und 1062T (30.000 kg Kapazität). Das Gerät ist für professionelle Anwendungen wie Richten, Biegen, Pressen sowie das Ein- und Ausbauen von Lagern und Buchsen konzipiert. Vor der Inbetriebnahme ist eine gründliche Sichtprüfung auf Schäden oder Lecks zwingend erforderlich.

Sicherheitshinweise

• Tragen Sie während des Betriebs immer eine Schutzbrille, Sicherheitsschuhe und eng anliegende Schutzkleidung.
• Entfernen Sie Schmuck und binden Sie langes Haar zusammen.
• Verwenden Sie die Presse nur auf einer stabilen, ebenen und trockenen Oberfläche.
• Überschreiten Sie niemals die maximale Tragfähigkeit.
• Verwenden Sie die Presse nicht zum Komprimieren von Federn.
• Halten Sie Hände und Füße vom Arbeitsbereich fern.
• Modifizieren Sie keine Komponenten der Presse.

Montage

Stellen Sie sicher, dass alle Teile vorhanden sind, bevor Sie beginnen.

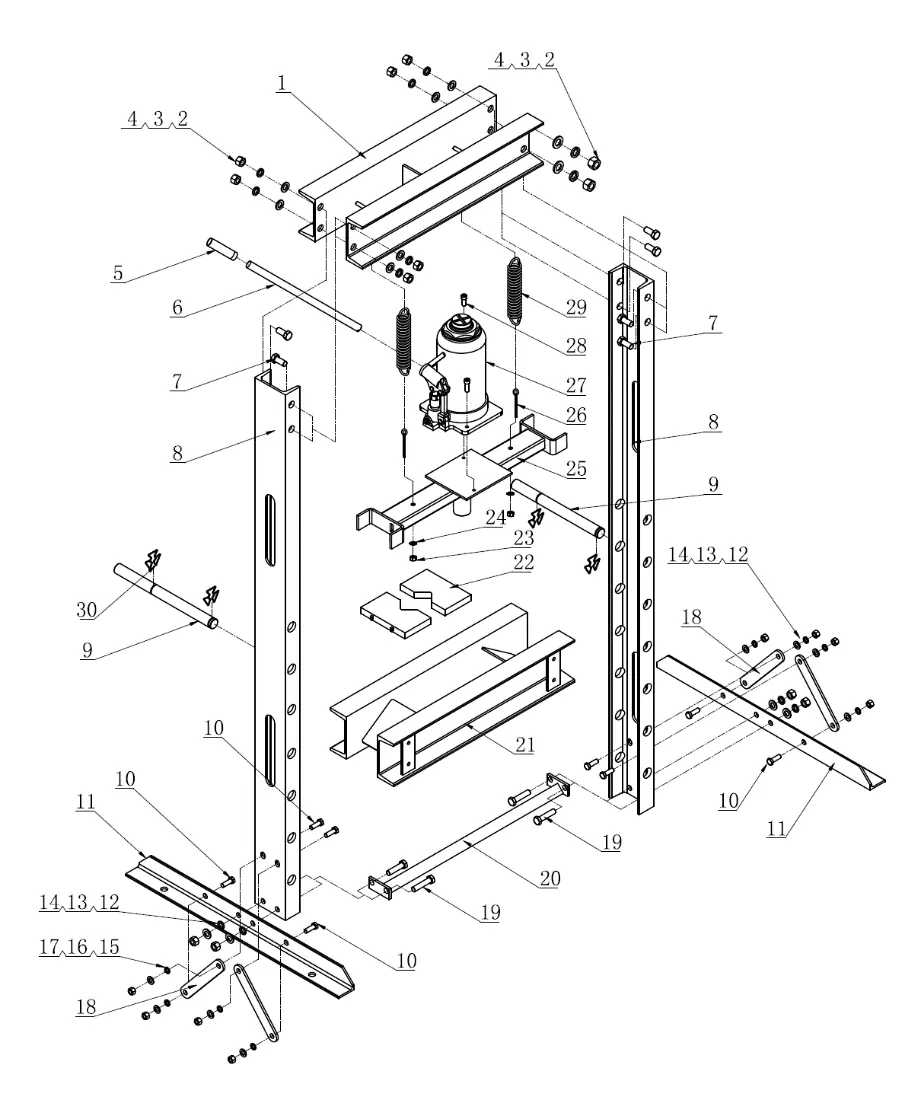

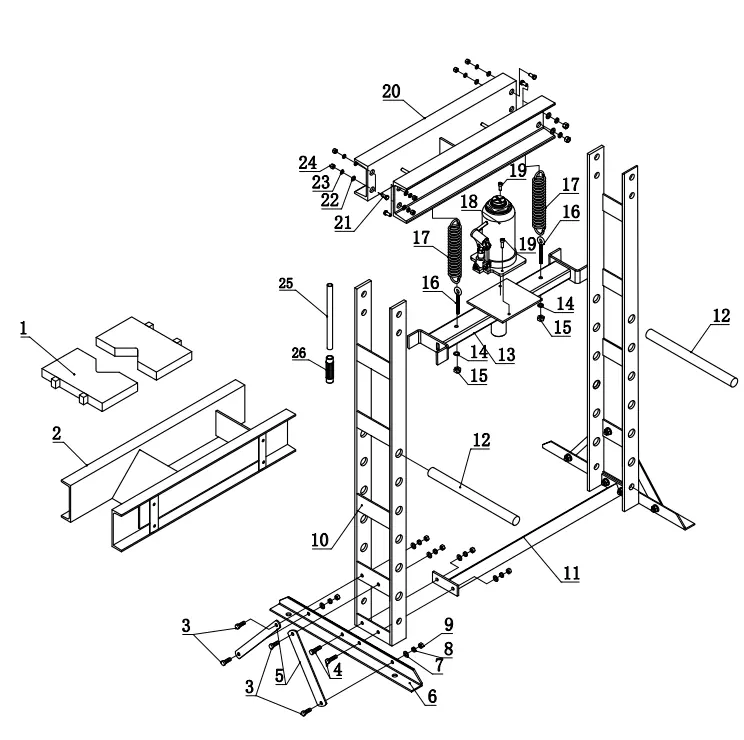

1. Verschrauben Sie die Querträger mit den unteren Rahmen.
2. Befestigen Sie den oberen Querträger am Kopf der Hauptrahmen.
3. Montieren Sie die Hydraulikeinheit gemäß dem Modell (prüfen Sie die Montagebohrungen am Rahmen).
4. Setzen Sie die Stützstifte für die Pressplattform in die gewünschten Löcher im Hauptrahmen ein.
5. Kippen Sie die Plattform in eine diagonale Position, um sie zwischen die Rahmenständer einzuführen, und senken Sie sie dann vorsichtig auf die Stützstifte ab.

Betrieb

Vor dem ersten Gebrauch muss das Hydrauliksystem entlüftet werden, um während des Transports eingeschlossene Luft zu entfernen. Öffnen Sie dazu das Ablassventil, pumpen Sie mehrmals und schließen Sie das Ventil wieder.

1. Stellen Sie sicher, dass das Ablassventil für den Betrieb vollständig geschlossen ist.
2. Positionieren Sie den Arbeitstisch auf der gewünschten Höhe mithilfe der Stützstifte.
3. Platzieren Sie das Werkstück und die Presswerkzeuge (Arbor-Platten) mittig unter dem Stempel.
4. Pumpen Sie langsam, bis der Stempel das Werkstück berührt. Prüfen Sie die Ausrichtung erneut, bevor Sie vollen Druck ausüben.
5. Nach Abschluss der Arbeit das Ablassventil öffnen, um den Druck abzulassen; der Stempel fährt automatisch ein.

Wartung

• Überprüfen Sie vor jedem Gebrauch, ob alle Verbindungen fest sitzen.
• Schmieren Sie bewegliche Teile in regelmäßigen Abständen.
• Halten Sie die Presse sauber, trocken und geschützt vor rauen Bedingungen.
• Verwenden Sie nur hochwertiges Hydrauliköl für Wagenheber. Verwenden Sie niemals Bremsflüssigkeit.
• Lagern Sie die Presse bei Nichtgebrauch an einem trockenen Ort mit vollständig eingefahrenem Stempel.
