Bedienungsanleitung für TradeQuip 1064T Hydraulische Werkstattpresse

Wichtige Informationen aus der Anleitung

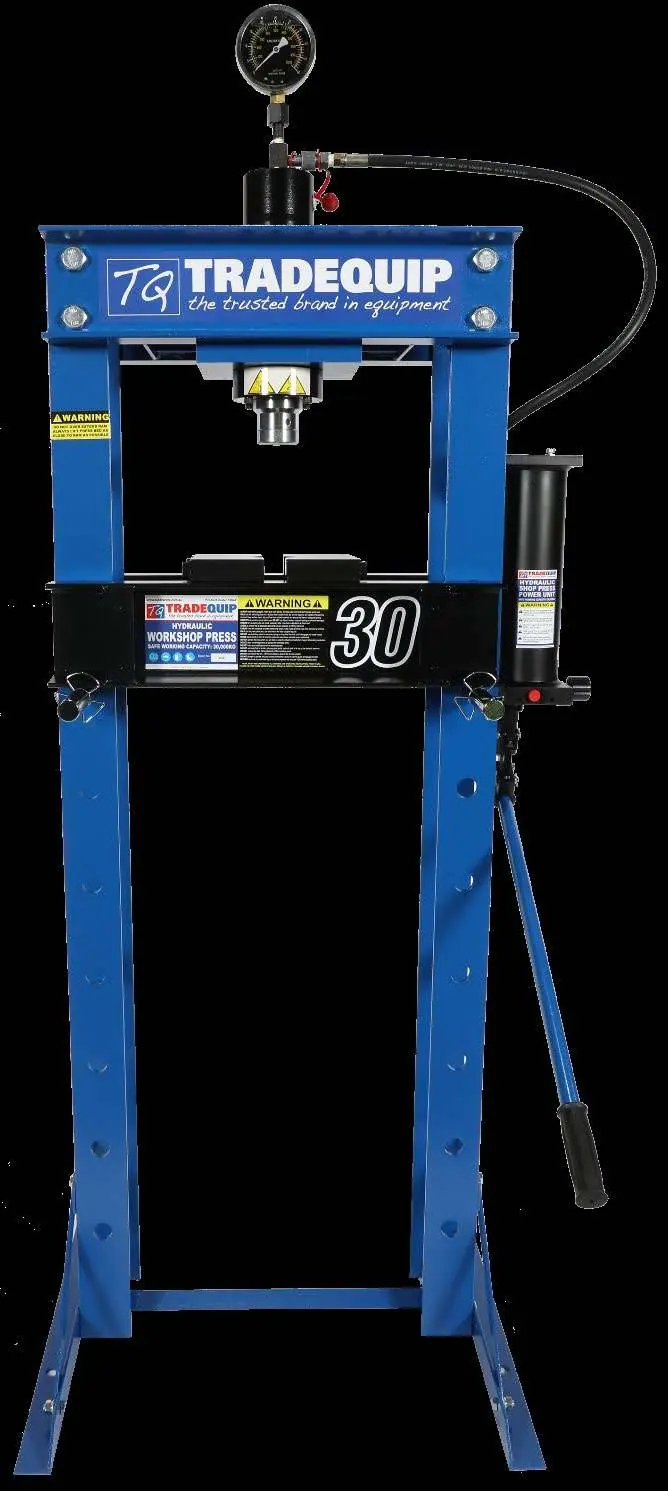

Die TradeQuip 1064T ist eine hydraulische Werkstattpresse mit einer Kapazität von 30.000 kg, die für professionelle Richt-, Biege- und Pressarbeiten sowie zum Entfernen und Einbauen von Lagern, Zahnrädern und Buchsen konzipiert ist. Diese Anleitung enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen und Wartungsprotokolle, die vor der Inbetriebnahme zwingend gelesen werden müssen.

Sicherheitshinweise

• Persönliche Schutzausrüstung: Tragen Sie beim Betrieb der Presse immer eine Schutzbrille, Sicherheitsschuhe und eng anliegende Schutzkleidung. Binden Sie langes Haar zusammen und legen Sie Schmuck ab.
• Vor der Inbetriebnahme: Überprüfen Sie das Gerät vor jedem Gebrauch auf verbogene, gebrochene, rissige oder beschädigte Teile. Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
• Betriebssicherheit: Überschreiten Sie niemals die maximale Tragfähigkeit. Verwenden Sie das Gerät nur auf einer stabilen, ebenen und trockenen Oberfläche. Halten Sie Hände und Füße vom Arbeitsbereich fern.
• Modifikationen: Nehmen Sie keine Änderungen an den Komponenten vor und verwenden Sie nur identische Ersatzteile von TradeQuip.

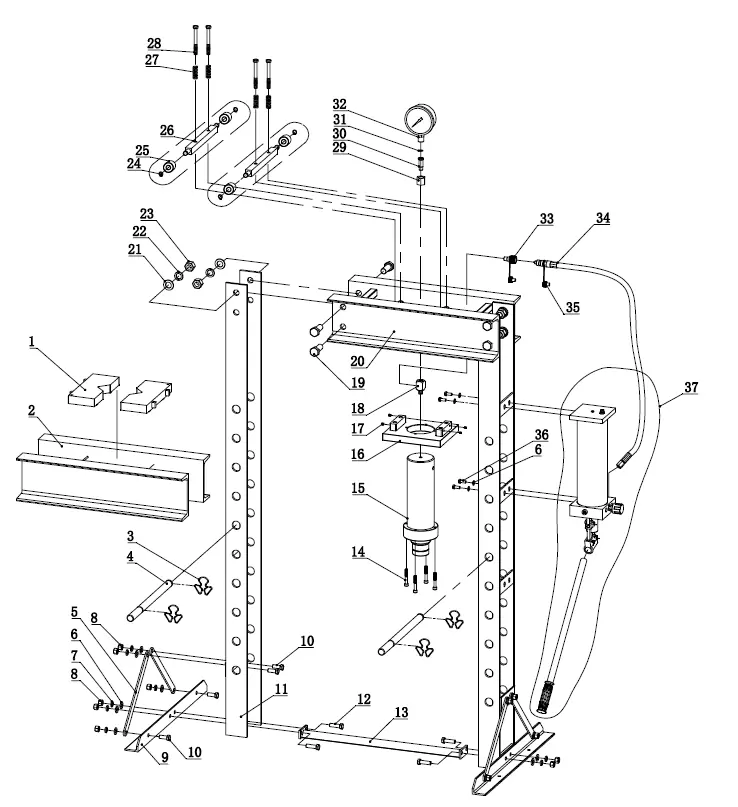

Montage

1. Auspacken: Überprüfen Sie das Produkt auf Transportschäden. Entsorgen Sie Verpackungsmaterialien sicher.
2. Rahmenmontage: Schrauben Sie die Querträger an die Unterseite der Hauptrahmen.
3. Oberbalken: Befestigen Sie den oberen Querträger am Kopf der Hauptrahmen.
4. Plattforminstallation: Führen Sie die Stützstifte für die Pressplattform durch die Löcher im Hauptrahmen. Kippen Sie die Plattform in eine diagonale Position, um sie zwischen die Rahmenständer einzuführen, und senken Sie sie dann vorsichtig in die horizontale Position auf die Stützstifte ab.

Betrieb

Vorbereitung: Entlüften Sie das Hydrauliksystem vor dem ersten Gebrauch, indem Sie das Ablassventil öffnen, den Griff mehrmals betätigen und das Ventil wieder schließen.

1. Positionieren Sie den Arbeitstisch in der gewünschten Höhe mithilfe der Stützstifte.
2. Platzieren Sie das Werkstück und die Presswerkzeuge auf dem Tisch. Achten Sie darauf, dass das Werkstück mittig unter dem Stempel ausgerichtet ist.
3. Betätigen Sie die Pumpe langsam, bis der Stempel das Werkstück berührt. Überprüfen Sie die Ausrichtung erneut, bevor Sie vollen Druck ausüben.
4. Nach Abschluss der Arbeit lassen Sie den Druck über das Ablassventil ab, damit der Stempel automatisch einfährt.

Wartung

• Schmierung: Schmieren Sie alle beweglichen Teile in regelmäßigen Abständen.
• Reinigung: Halten Sie die Presse sauber, trocken und geschützt vor rauen Bedingungen.
• Hydrauliköl: Verwenden Sie nur hochwertiges Hydrauliköl für Wagenheber. Verwenden Sie niemals Bremsflüssigkeit.
• Lagerung: Lagern Sie die Presse an einem trockenen Ort mit vollständig eingefahrenem Stempel und Kolben, um Korrosion zu vermeiden.

Fehlerbehebung

Bei Problemen wie Druckverlust oder wenn der Stempel nicht hält, überprüfen Sie zuerst, ob das Ablassventil fest geschlossen ist. Wenn das Problem weiterhin besteht, könnte Luft im System sein (System entlüften) oder eine Dichtung beschädigt sein. In solchen Fällen sollte ein qualifizierter Techniker kontaktiert werden.
