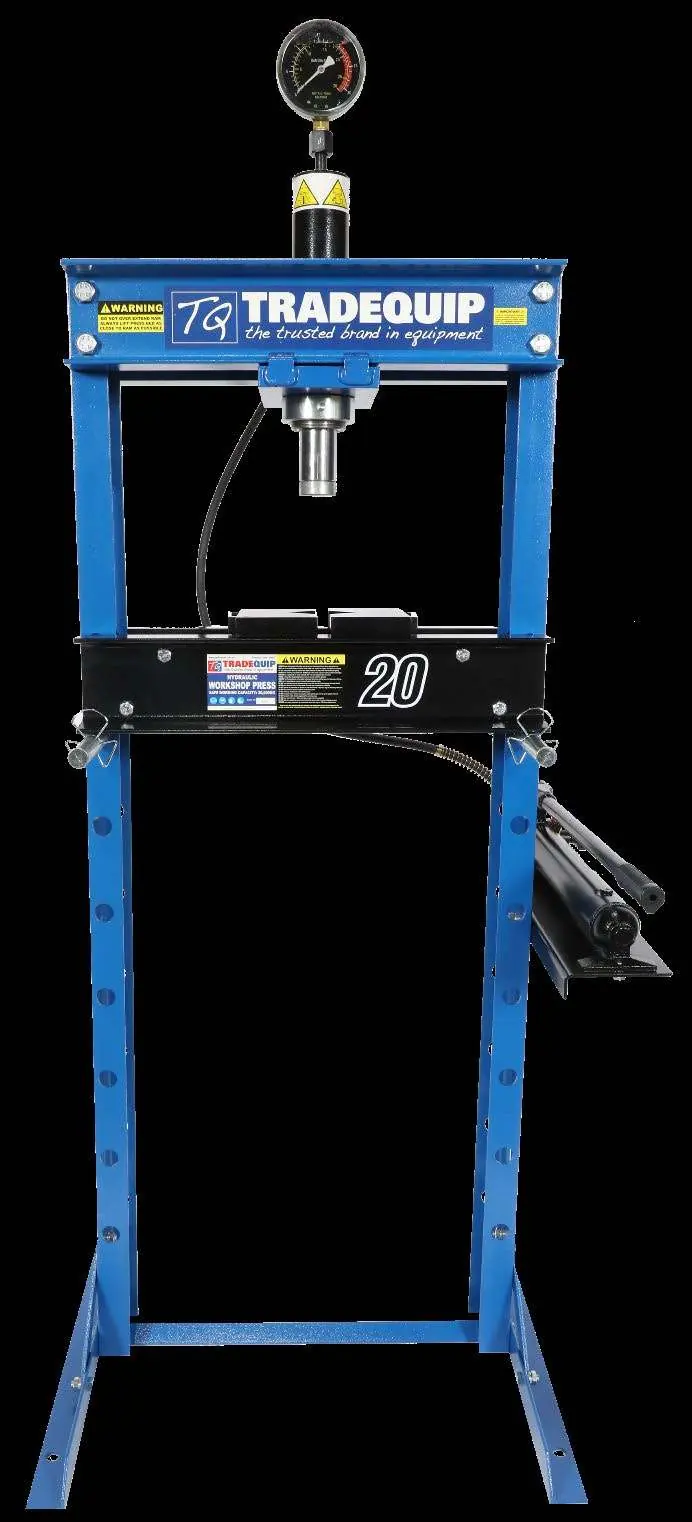

Bedienungsanleitung für hydraulische Presse Tradequip 1063T

Wichtige Informationen aus der Anleitung

Die Tradequip 1063T ist eine hydraulische Werkstattpresse für professionelle Anwendungen wie Richten, Biegen, Pressen sowie das Entfernen und Einbauen von Lagern und Buchsen. Vor der Inbetriebnahme ist es zwingend erforderlich, die gesamte Anleitung zu lesen und zu verstehen. Das Gerät darf nur von geschultem Personal bedient werden. Tragen Sie beim Betrieb stets eine Schutzbrille, Sicherheitsschuhe und eng anliegende Schutzkleidung. Entfernen Sie Schmuck und binden Sie langes Haar zusammen.

Technische Daten

• Tragfähigkeit: 20.000 kg
• Arbeitsbereich: 30 - 870 mm
• Gesamthöhe: 1795 mm
• Gesamtbreite: 780 mm
• Gesamttiefe: 655 mm
• Bettbreite: 505 mm
• Kolbenhub: 185 mm

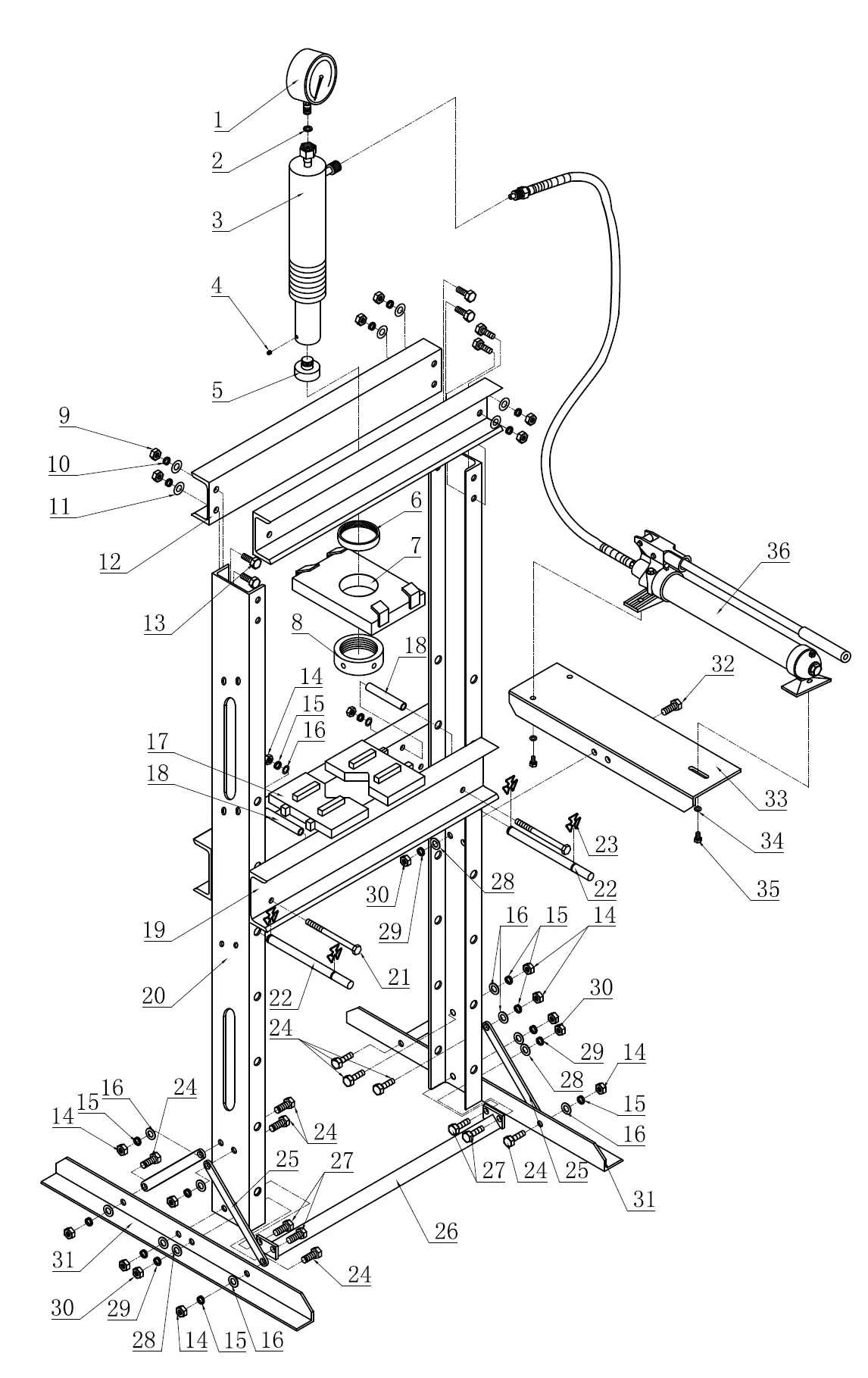

Montage

Nach dem Auspacken sicherstellen, dass alle Teile vorhanden und unbeschädigt sind. Entsorgen Sie Verpackungsmaterialien sicher.

1. Montieren Sie die Querbeine an der Unterseite der Hauptrahmen.
2. Verschrauben Sie den oberen Querträger mit dem Kopf der Hauptrahmen.
3. Setzen Sie die Stützstifte für die Pressplattform in die Löcher des Hauptrahmens ein.
4. Kippen Sie die Plattform in eine diagonale Position, um sie zwischen die Rahmenstützen einzuführen, und senken Sie sie dann vorsichtig in die horizontale Position auf die Stützstifte ab.

Vor der Inbetriebnahme

Führen Sie vor jedem Gebrauch eine Sichtprüfung auf Schäden, lose Teile oder Lecks durch. Stellen Sie sicher, dass die Presse auf einer stabilen, ebenen und trockenen Oberfläche steht. Vor der ersten Nutzung muss das Hydrauliksystem entlüftet werden: Öffnen Sie das Ablassventil, pumpen Sie mehrmals und schließen Sie das Ventil wieder.

Bedienung

Positionieren Sie den Arbeitstisch auf der gewünschten Höhe mithilfe der Stützstifte. Platzieren Sie das Werkstück und die Presswerkzeuge mittig unter dem Stempel. Betätigen Sie die Pumpe langsam, bis der Stempel das Werkstück berührt. Überprüfen Sie die Ausrichtung erneut, bevor Sie vollen Druck ausüben. Überschreiten Sie niemals die angegebene Tragfähigkeit und vermeiden Sie außermittige Belastungen.

Wartung und Pflege

• Überprüfen Sie vor jedem Gebrauch, ob alle Verbindungen fest sitzen.
• Schmieren Sie bewegliche Teile regelmäßig.
• Halten Sie das Gerät sauber, trocken und geschützt.
• Verwenden Sie nur hochwertiges Hydrauliköl für Wagenheber. Verwenden Sie niemals Bremsflüssigkeit.
• Lagern Sie die Presse bei Nichtgebrauch an einem trockenen Ort mit vollständig eingefahrenem Kolben, um Korrosion zu vermeiden.

Fehlerbehebung

Bei Problemen wie Druckverlust oder wenn der Stempel nicht hält, überprüfen Sie zuerst, ob das Ablassventil fest geschlossen ist. Wenn das System nicht korrekt funktioniert, entlüften Sie das Hydrauliksystem. Bei anhaltenden Problemen oder strukturellen Schäden muss das Gerät von einem autorisierten Fachmann repariert werden.
