Bedienungsanleitung für Daytona 3600 lb Pinch Weld Fahrzeug-Rangierhilfen DPD-180

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Anweisungen für die Montage, den Betrieb und die Wartung der Daytona 3600 lb Pinch Weld Fahrzeug-Rangierhilfen (Modell DPD-180). Die Rangierhilfen sind ausschließlich für den Transport von Fahrzeugen auf ebenen, harten Oberflächen konzipiert und müssen immer paarweise verwendet werden. Lesen Sie vor der Verwendung unbedingt alle Sicherheitshinweise, um Verletzungen oder Sachschäden zu vermeiden.

Sicherheitshinweise

• Verwenden Sie das Produkt nur auf harten, ebenen Oberflächen.
• Überschreiten Sie niemals die angegebene Tragfähigkeit.
• Arbeiten Sie niemals an, um oder unter einem Fahrzeug, das nur von Rangierhilfen gestützt wird.
• Tragen Sie während der Benutzung eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
• Stellen Sie sicher, dass die Last zentriert ist und die Sättel sicher an den Falzschweißnähten (Pinch Welds) des Fahrzeugs anliegen.
• Verwenden Sie das Produkt nicht für Flugzeuge.
• Aktivieren Sie nach dem Bewegen des Fahrzeugs die Rad- und Lenkrollen-Arretierungen.

Technische Daten

• Tragfähigkeit: 3600 lb (1800 lb pro Stück)
• Einstellbare Höhe: 10 bis 14 Zoll
• Einstellbare Sattelbreite: 0 bis 1 Zoll

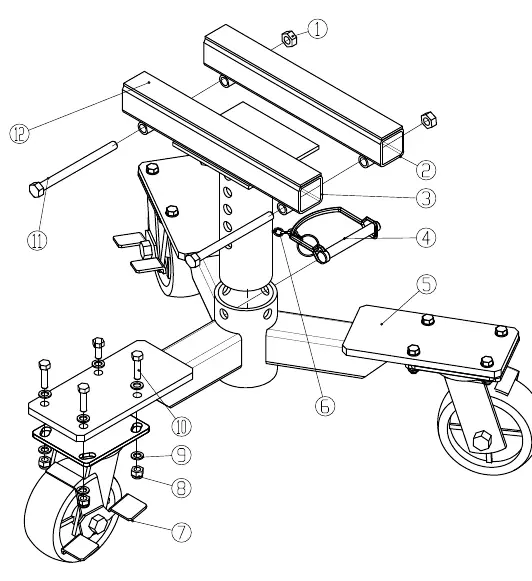

Montage

1. Montieren Sie die Rangierhilfen auf einer ebenen, harten und glatten Oberfläche.
2. Befestigen Sie jede Lenkrolle mit den Caster-Schrauben (x4), Unterlegscheiben (x8) und Caster-Muttern (x4) an der Basis. Hinweis: Eine Unterlegscheibe unter den Schraubenkopf, eine weitere zwischen Mutter und Rollenplatte.
3. Montieren Sie den Sattelkopfschlitten mit den Sattelschrauben und Sattelmuttern am Sattelkopf.
4. Setzen Sie die Sattelbaugruppe in die Basis ein, richten Sie die Löcher aus und schieben Sie den Sicherungsstift hinein. Sichern Sie ihn mit der Drahtschlaufe.
5. Befestigen Sie die Kette am Sicherungsstift und an der Metallschlaufe an der Basis.

Bedienung

1. Heben Sie das Fahrzeug hoch genug an, um die Rangierhilfen darunter zu schieben. Platzieren Sie eine Rangierhilfe auf jeder Seite des Fahrzeugs unter der Falzschweißnaht.
2. Entfernen Sie den Sicherungsstift, stellen Sie die gewünschte Höhe des Sattels ein, setzen Sie den Stift wieder ein und sichern Sie ihn.
3. Richten Sie die Sattelöffnung an der Falzschweißnaht aus.
4. Lösen Sie die Sattelschrauben und öffnen Sie den Sattel weit genug, damit die Falzschweißnaht in die Öffnungen passt.
5. Senken Sie das Fahrzeug langsam auf die Sättel ab. Prüfen Sie, ob die Falzschweißnähte korrekt in den Sattelöffnungen sitzen, bevor Sie das Fahrzeug vollständig absenken.
6. Sichern Sie das Fahrzeug an den Rangierhilfen durch Festziehen der Sattelschrauben.
7. Arretieren Sie die Rollen, indem Sie alle sechs Rollenfeststeller in die Position "ON" drücken.

Inspektion und Wartung

• Vor jedem Gebrauch: Überprüfen Sie den allgemeinen Zustand auf gebrochene, rissige oder verbogene Teile sowie lose oder fehlende Komponenten.
• Nach jedem Gebrauch: Wischen Sie die Rangierhilfe mit einem sauberen Tuch ab und lagern Sie sie an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern.
• Regelmäßig: Schmieren Sie die Lenkrollenlager über die Schmiernippel.
