Bedienungsanleitung für Sealey Premier Motorkran PFC101 & PFC201
Erfahren Sie, wie Sie den Sealey Premier Motorkran (PFC101, PFC201) sicher montieren, bedienen und warten. Inklusive technischer Daten, Entlüftungsanleitung und Wartungshinweisen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Sealey Motorkran erfordert vor der ersten Inbetriebnahme eine Entlüftung des Hydrauliksystems. Er ist für den Werkstatteinsatz konzipiert und verfügt über vier einstellbare Auslegerpositionen. S. 2
Wichtigste Schritte
- Entlüftung des Hydrauliksystems S. 2
Erste Inbetriebnahme
- Hydraulik entlüften S. 2
Probleme und Lösungen
Kran hebt nicht
Hydrauliksystem entlüften.
S. 2Wartung und Reset
- Öl nachfüllen S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Ölfüllmenge PFC101 | 530ml | Erforderliche Menge Hydrauliköl | S. 3 |
| Ölfüllmenge PFC201 | 1025ml | Erforderliche Menge Hydrauliköl | S. 3 |
Wo es im PDF steht
- Sicherheit und Einführung S. 1
- Technische Daten und Montage S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Motorkran ist für den Einsatz in Werkstätten konzipiert. Vor der ersten Inbetriebnahme und nach längerer Standzeit muss das Hydrauliksystem entlüftet werden, um eine einwandfreie Funktion zu gewährleisten. Der Kran verfügt über vier einstellbare Auslegerpositionen mit unterschiedlichen Tragfähigkeiten.
Montage
Die Montage sollte mit Hilfe anderer Personen durchgeführt werden.
- Radhalterungen: Montieren Sie die Radhalterungen am Ständer (siehe Abb. 1 & 2).
- Hydraulikeinheit: Befestigen Sie die Hydraulikeinheit mit den Stiften und Sicherungsringen am Arm (siehe Abb. 3).
- Beine: Platzieren Sie den Kran auf dem Boden und montieren Sie die Beine mit dem Beinbolzen (9) und den Schrauben in den korrekten Positionen (siehe Abb. 4 & 5).
- Hilfsrad: Bringen Sie die Hilfsradhalterung mit dem Stift und Sicherungsring an (siehe Abb. 6).
Bedienung
Vor der Nutzung muss das Hydrauliksystem entlüftet werden:
- Drehen Sie den Hydraulik-Ablassknopf (19) um 90°.
- Betätigen Sie den Pumphebel (5) mehrmals.
- Drehen Sie den Knopf in die Ausgangsposition zurück.
Zum Anheben pumpen Sie den Hebel (5). Zum Absenken drehen Sie den Knopf (5) vorsichtig. Das System verfügt über ein LCS-System, das ein ruckartiges Absenken verhindert.
Wartung
Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
- Schmierung: Schmieren Sie regelmäßig die Achsen der beweglichen Teile.
- Hydrauliköl: Verwenden Sie nur Hydrauliköl vom Typ HL oder HM mit einer ISO-Viskosität von 30cST bei 40°C. Verwenden Sie niemals Bremsflüssigkeit.
- Ölfüllmengen: PFC101 benötigt 530ml, PFC201 benötigt 1025ml.
- Lagerung: Lagern Sie den Kran in trockenem Zustand und vollständig eingefahren, um Korrosion am Kolben zu vermeiden.
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Ölstand prüfen oder nachfüllen
Hydraulikeinheit ausbauen, Kolben vollständig einfahren, Füllschraube entfernen und Öl nachfüllen (PFC101: 530ml, PFC201: 1025ml).
Vor der Verwendung
- Untergrund muss eben und fest sein (Beton empfohlen).
- Beine und Arme müssen vor Gebrauch arretiert sein.
- Arbeitsbereich muss frei von Hindernissen sein.
- Hydrauliksystem muss entlüftet sein.
- Tragfähigkeit darf nicht überschritten werden.
Technische Daten in der Praxis
- Tragfähigkeit
- Variiert je nach Auslegerposition (700kg-1000kg bei PFC101; 1250kg-2000kg bei PFC201).
Abbildungen und Diagramme

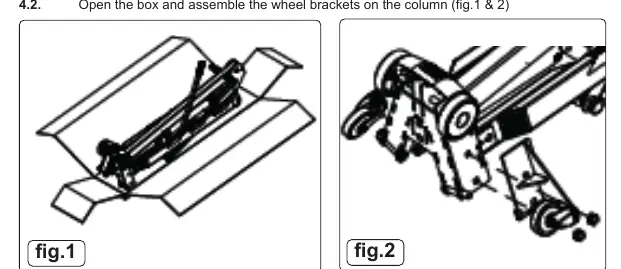

- Abb. 1-2: Montage der Radhalterungen am Ständer.
- Abb. 3: Befestigung der Hydraulikeinheit am Arm.
- Abb. 4-5: Montage der Beine mit Bolzen.
- Abb. 6: Montage der Hilfsradhalterung.
Modellkompatibilität
- Nur für den Einsatz in Werkstätten oder Garagen geeignet.
- Nicht auf weichen Untergründen wie Asphalt verwenden.
