Bedienungsanleitung für TradeQuip 1033T Tragbares industrielles Punktklimagerät
Erfahren Sie, wie Sie das TradeQuip 1033T Punktklimagerät sicher installieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Wartungstipps, technische Daten und Anleitungen zur Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das TradeQuip 1033T ist ein tragbares industrielles Punktklimagerät, das für den Einsatz in Werkstätten, Lagern und Büros konzipiert ist. Es ist nicht für den privaten Haushaltsgebrauch bestimmt. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät verwendet das Kältemittel R32; Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Installation
Stellen Sie das Gerät auf einen ebenen, stabilen Untergrund. Achten Sie auf die erforderlichen Mindestabstände, um eine Überhitzung zu vermeiden:
- Filter und Kaltluftauslass: Mindestens 300 mm Abstand zu Wänden oder Hindernissen.
- Heißluft-Abluftschlauch: Mindestens 900 mm Abstand zur Decke oder anderen Hindernissen.
Die Installation der Schläuche erfolgt durch Einrasten der Anschlüsse in die entsprechenden Öffnungen am Gerät. Stellen Sie sicher, dass die Abluft nicht auf hitzeempfindliche Gegenstände gerichtet ist.
Betrieb
Das Gerät wird über das Bedienfeld gesteuert. Stellen Sie sicher, dass das Gerät vor dem Bewegen ausgeschaltet ist und warten Sie nach dem Ausschalten 3 Minuten, bevor Sie es erneut starten. Das Gerät verfügt über zwei Geschwindigkeitsstufen für den Lüfter.

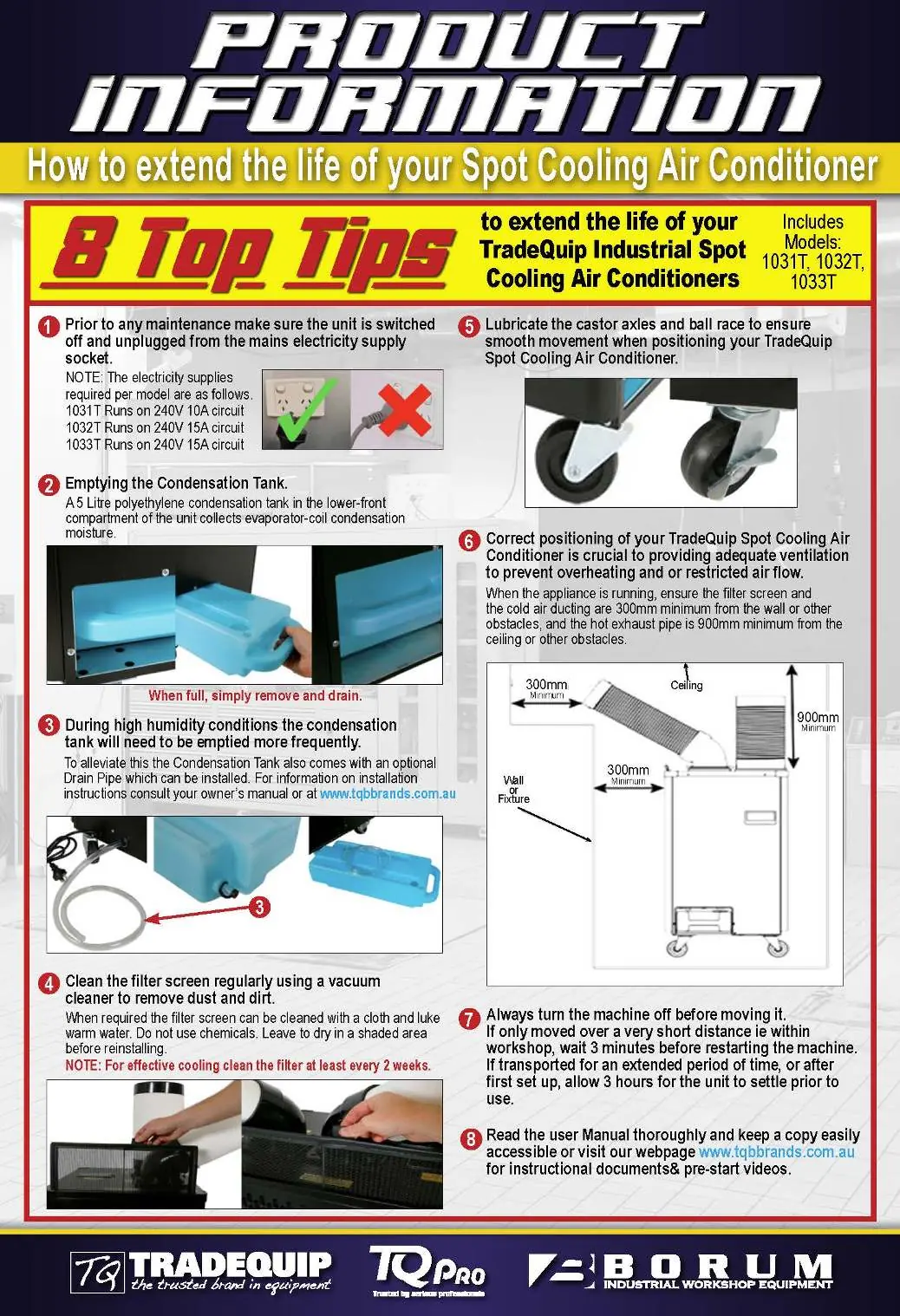

Wartung und Pflege
Eine regelmäßige Wartung ist entscheidend für die Effizienz des Geräts:
- Filterreinigung: Reinigen Sie den Filter regelmäßig mit einem Staubsauger oder lauwarmem Wasser. Dies sollte mindestens alle 2 Wochen erfolgen. Lassen Sie den Filter vor dem Wiedereinbau vollständig trocknen.
- Kondenswassertank: Der 5-Liter-Tank sammelt Kondenswasser. Wenn der Tank voll ist, muss er entleert werden. Schalten Sie das Gerät vor dem Entleeren aus.
- Lagerung: Lagern Sie das Gerät an einem trockenen Ort aufrecht stehend. Entleeren Sie den Kondenswassertank vor der Lagerung.
Fehlerbehebung
Bei Betriebsstörungen prüfen Sie zunächst die Stromversorgung und die Sicherungen. Wenn das Gerät nicht kühlt, prüfen Sie, ob der Wärmetauscher blockiert ist oder die Umgebungstemperatur zu hoch ist. Bei Wasserlecks prüfen Sie den Ablaufschlauch und den Sitz des Wassertanks.
Sicherheitshinweise
Verwenden Sie das Gerät nicht in der Nähe von flüchtigen Substanzen oder in Bereichen mit explosiven Dämpfen. Betreiben Sie das Gerät nicht mit nassen Händen. Bei Beschädigungen am Netzkabel muss dieses durch den Hersteller oder einen qualifizierten Elektriker ersetzt werden.
Praktische Hilfe
Typische Probleme
Gerät läuft nicht
Stromkabel auf festen Sitz prüfen, Sicherung prüfen, Stromversorgung sicherstellen.
Wasserleck
Ablaufschlauch auf Verstopfungen prüfen, Wassertank auf korrekten Sitz prüfen, Filter reinigen, Wassertank leeren.
Gerät kühlt nicht / Überhitzung
Wärmetauscher reinigen, Umgebungstemperatur prüfen (muss zwischen 18°C und 45°C liegen), Filter reinigen.
Vor der Verwendung
- Gerät auf ebenem, festem Untergrund aufstellen.
- Mindestabstände einhalten (300mm für Filter/Kaltluft, 900mm für Abluft).
- Kondenswassertank auf korrekten Sitz prüfen.
- Filter auf Sauberkeit prüfen.
- Stromversorgung (240V) und Erdung sicherstellen.
- Gerät nach Transport 3 Stunden aufrecht stehen lassen.
Technische Daten in der Praxis
- Kühlleistung
- 6.5KW / 22200Btu
- Betriebstemperatur
- 18°C bis 45°C
- Stromversorgung
- 220-240V 50Hz, 10A Absicherung empfohlen
Abbildungen und Diagramme
- Installation der Abluftschläuche: Einrasten der Schläuche in die entsprechenden Halterungen.
- Kondenswasserablauf: Anschluss des optionalen Ablaufschlauchs am Tankgehäuse.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Haushalt geeignet (Industrieprodukt).
- Nicht in Bereichen mit flüchtigen Substanzen oder explosiven Dämpfen verwenden.
