Bedienungsanleitung für TradeQuip 1198T Unterstellbock

Wichtige Informationen aus der Anleitung

Der TradeQuip 1198T Unterstellbock dient der teilweisen Unterstützung von Fahrzeugkomponenten während der Montage oder Demontage. Er ist ausschließlich für den Einsatz unter einer 2- oder 4-Säulen-Hebebühne oder in einer Werkstattgrube vorgesehen. Das Gerät darf nicht zur Stabilisierung oder zum Anheben eines gesamten Fahrzeugs verwendet werden.

Technische Daten

• Tragkraft: 680 kg
• Minimale Höhe: 1370 mm
• Maximale Höhe: 2045 mm
• Basisdurchmesser: 300 mm
• Gewicht: 16,5 kg

Sicherheitshinweise

Vor der Inbetriebnahme müssen Benutzer geschult sein. Tragen Sie stets Sicherheitsschuhe, Schutzbrille und eng anliegende Kleidung. Schmuck und Ringe sind abzulegen. Lange Haare müssen zusammengebunden werden.

• Verwenden Sie den Ständer nur auf hartem, ebenem Untergrund (Beton).
• Überschreiten Sie niemals die maximale Tragkraft von 680 kg.
• Zentrieren Sie die Last immer auf dem Sattel.
• Senken Sie die Hebebühne nicht ab, um die Last auf dem Ständer abzustellen.

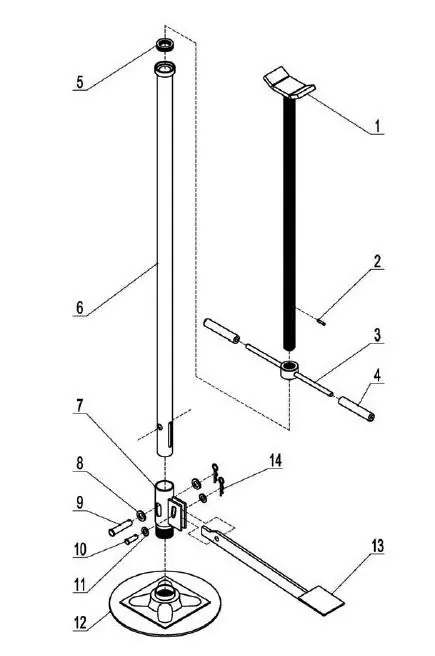

Montage

1. Führen Sie das schmale Ende der Gewindespindel durch die Unterseite des Ständerrohrs, sodass es oben herausragt.
2. Platzieren Sie das Lager auf dem Gewindeteil, während sich das Ständerrohr in horizontaler Position befindet.
3. Drehen Sie den Einstellgriff im Uhrzeigersinn auf das Gewinde.
4. Sichern Sie den Sattel mit dem Splint an der Gewindespindel.
5. Setzen Sie das Ständerrohr auf die Basis, wobei der Schlitz zum Fußpedalhalter zeigen muss.
6. Sichern Sie das Rohr mit dem großen Bolzen, der Unterlegscheibe und dem R-Clip.
7. Setzen Sie das Pedal in den Schlitz ein und sichern Sie es mit dem verbleibenden Bolzen, der Unterlegscheibe und dem R-Clip.

Bedienung

Führen Sie vor jedem Gebrauch eine Sichtprüfung auf Risse, beschädigte oder fehlende Teile durch.

Anheben: Drehen Sie den Einstellgriff im Uhrzeigersinn, bis der Sattel die Last berührt. Achten Sie auf eine zentrierte Last. Für geringfügige Höhenanpassungen kann das Fußpedal nach unten gedrückt werden.

Absenken: Drehen Sie den Einstellgriff gegen den Uhrzeigersinn. Entfernen Sie den Ständer vorsichtig unter dem Fahrzeug.

Wartung

Überprüfen Sie regelmäßig, ob sich alle Teile frei bewegen lassen. Tragen Sie kein Öl oder Fett auf das Produkt auf. Falls Rost auftritt, schleifen Sie die betroffene Stelle ab und lackieren Sie sie mit geeigneter Farbe. Das Produkt enthält keine austauschbaren Ersatzteile.
