Installationsanleitung für Thermorail 12V Handtuchheizkörper

Wichtige Informationen aus der Anleitung

Der Thermorail 12V Handtuchheizkörper ist ein Niederspannungsgerät und muss zwingend an den mitgelieferten 12V-Transformator angeschlossen werden. Ein direkter Anschluss an die Netzspannung (240V) führt zu irreparablen Schäden am Heizelement, die nicht durch die Garantie abgedeckt sind. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.

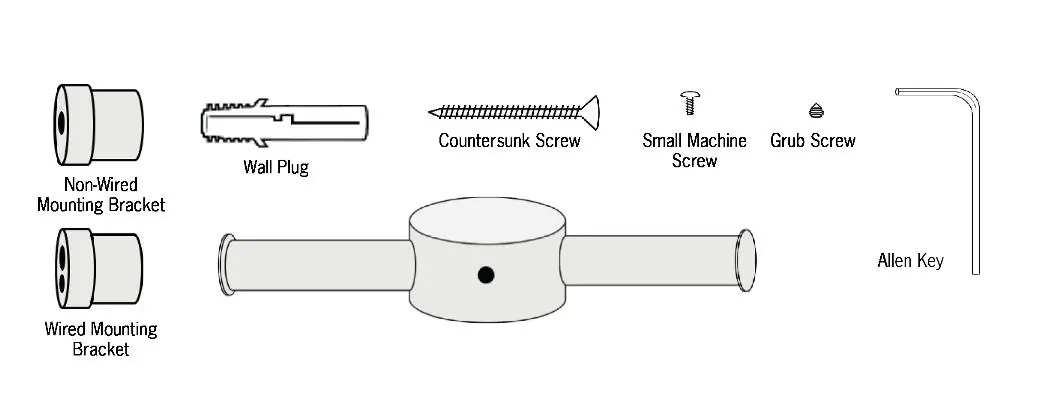

Lieferumfang

• Thermorail Einzel-Vertikalstange
• 12V Transformator
• Schraubensatz (Wandhalterungen, Dübel, Senkkopfschrauben, Maschinenschraube, Madenschrauben)
• Haken
• Inbusschlüssel

Installation

1. Stromversorgung ausschalten: Stellen Sie sicher, dass der Stromkreis vor Beginn der Arbeiten vollständig abgeschaltet ist.
2. Transformator installieren: Der Transformator muss in der Decke oder im Wandhohlraum installiert werden, maximal 2m vom Heizkörper entfernt. Er benötigt eine ausreichende Belüftung und muss zugänglich sein (z. B. hinter einer Revisionsklappe oder einem Schalter).

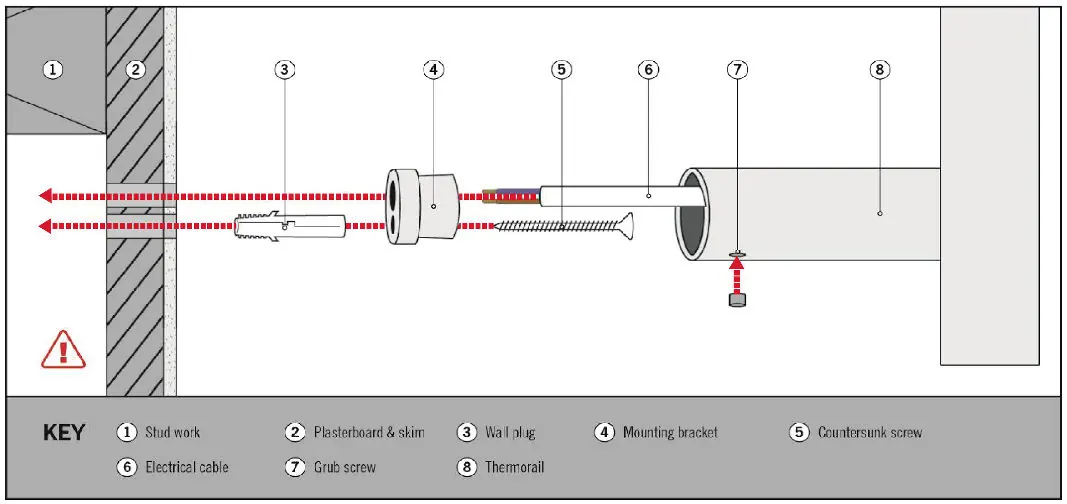

3. Wandhalterungen montieren: Markieren Sie die Positionen der Halterungen und stellen Sie sicher, dass sie waagerecht ausgerichtet sind. Bohren Sie 6mm Löcher für die Halterungen und ein zusätzliches Loch für das Kabel. Setzen Sie die Dübel ein und befestigen Sie die Halterungen.
4. Elektrischer Anschluss: Führen Sie das Kabel durch die Wandhalterung und verbinden Sie es mit dem Transformator. Bei mehreren Heizkörpern sollten diese parallel an den Schalter/Timer angeschlossen werden; es wird empfohlen, jeden Heizkörper mit einem eigenen Transformator zu betreiben.
5. Heizkörper befestigen: Setzen Sie den Heizkörper auf die Wandhalterungen. Ziehen Sie die Madenschrauben an den Haltearmen mit dem mitgelieferten Inbusschlüssel fest.
6. Haken anbringen (optional): Schieben Sie den Haken auf die Oberseite der Stange und fixieren Sie ihn mit der kleinen Maschinenschraube.

Sicherheit und Pflege

Der Heizkörper sollte mindestens 600mm über dem Boden und mit einem Abstand von 300mm zu festen Einrichtungsgegenständen installiert werden. Achten Sie darauf, dass der Heizkörper nicht in Flüssigkeiten eingetaucht wird. Verwenden Sie keine Handtücher, die mit Öl, Erdölprodukten oder chemischen Reinigungsmitteln in Kontakt gekommen sind. Zur Reinigung des Edelstahl-Finishs verwenden Sie bitte nur ein weiches Tuch und ein nicht scheuerndes Reinigungsmittel. Vermeiden Sie scharfe Scheuermittel oder säurehaltige Produkte.

Technische Daten

Die Serie umfasst verschiedene Modelle (z. B. VS900H, VS900HB, VS900SH) mit unterschiedlichen Oberflächenausführungen. Die Versorgungsspannung beträgt 240V 50Hz, die Ausgangsspannung zum Heizkörper 12V. Die Verkabelung erfolgt als Festverdrahtung (Hardwired).
