Bedienungsanleitung für Towelrads 126039TR Smart Thermostatic Heizstab
Schnellstartanleitung und Bedienungsanleitung für den Towelrads 126039TR Smart Thermostatic Heizstab. Erfahren Sie mehr über die Installation, Betriebsmodi (Comfort, Boost, P1, P2) und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ein elektronischer Thermostat für Handtuchheizkörper. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen. Vor der Installation oder Wartung muss die Stromzufuhr unterbrochen werden. Das Gerät muss mit einem 30mA RCD-Schutzschalter und einem Trennschalter abgesichert sein. Das Gerät ist ausschließlich für die Verwendung in Handtuchheizkörpern konzipiert.

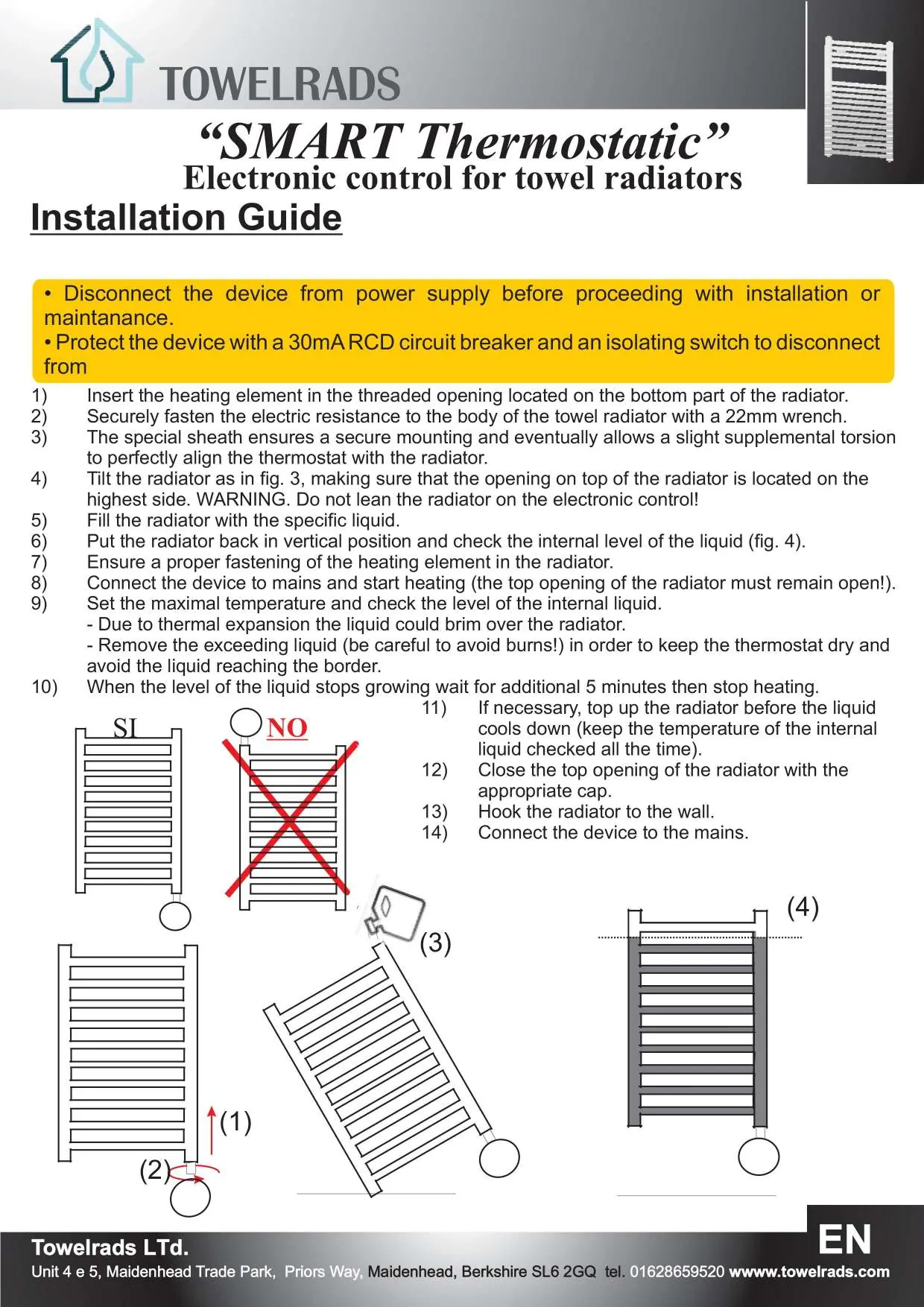

Installation
- Heizelement in die Gewindeöffnung am unteren Teil des Heizkörpers einsetzen.
- Mit einem 22mm Schraubenschlüssel festziehen.
- Heizkörper befüllen und auf vertikale Position achten.
- Heizkörper an das Stromnetz anschließen.
- Bei der Befüllung auf den Flüssigkeitsstand achten, um Überlaufen bei thermischer Ausdehnung zu vermeiden.
Betriebsmodi
- Comfort: Hält die vom Benutzer eingestellte Temperatur.
- Boost 2h: Aktiviert das Heizelement für 2 Stunden auf Maximalleistung (begrenzt auf 65°C).
- P1 und P2: Zyklische Programme, die zwischen Boost- und Comfort-Modus wechseln.
- Stand-by/Frostschutz: Aktiviert sich automatisch, wenn die Temperatur unter 10°C fällt.

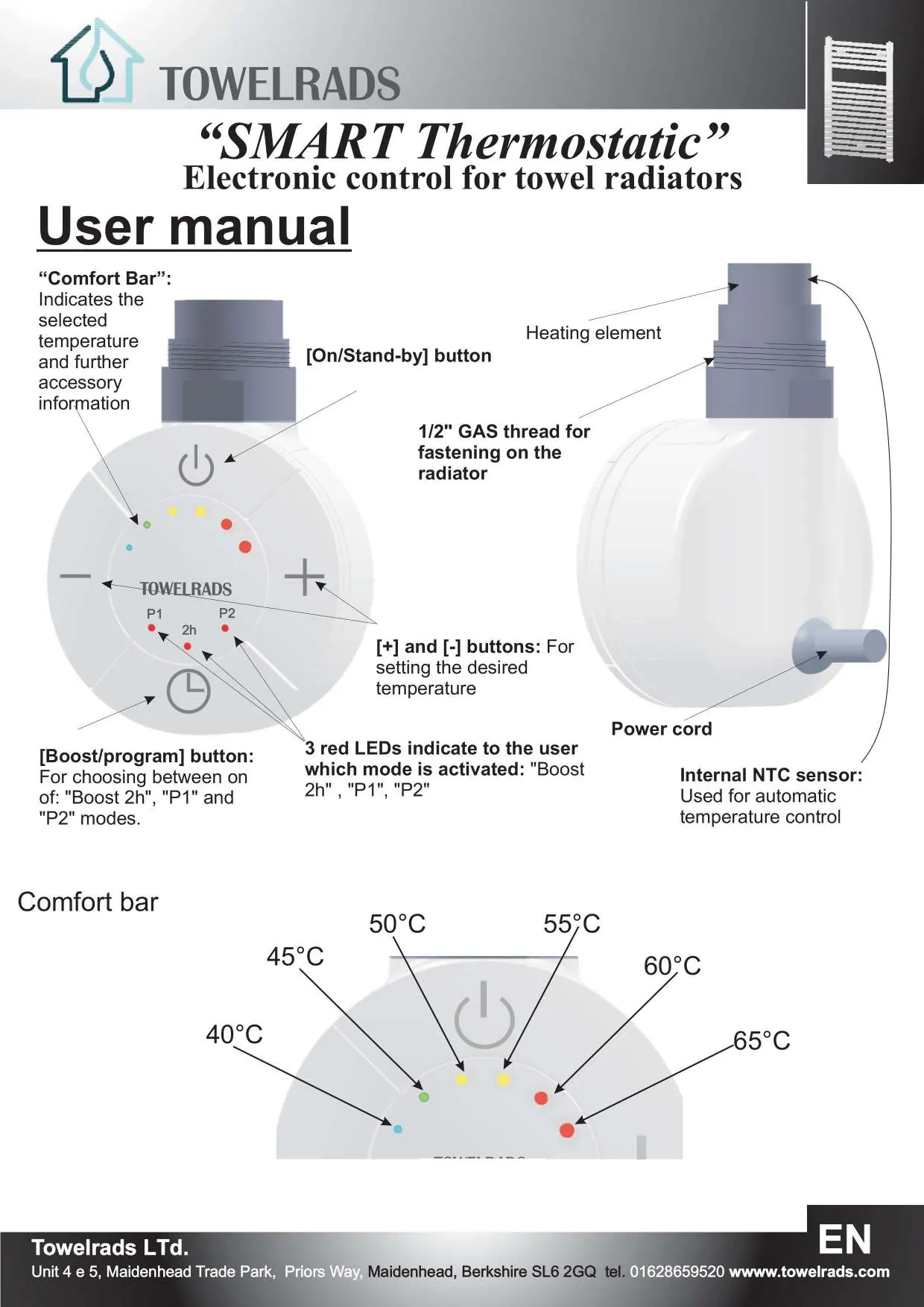

Bedienung
Die Steuerung erfolgt über die Tasten [On/Standby], [+] und [-] sowie [Boost/Program]. Die "Comfort Bar" zeigt die gewählte Temperatur an. Eine Tastensperre kann durch gleichzeitiges Drücken von [+] und [-] für 3 Sekunden aktiviert werden. Das Gerät bestätigt die Aktivierung der Tastensperre mit zwei Pieptönen.

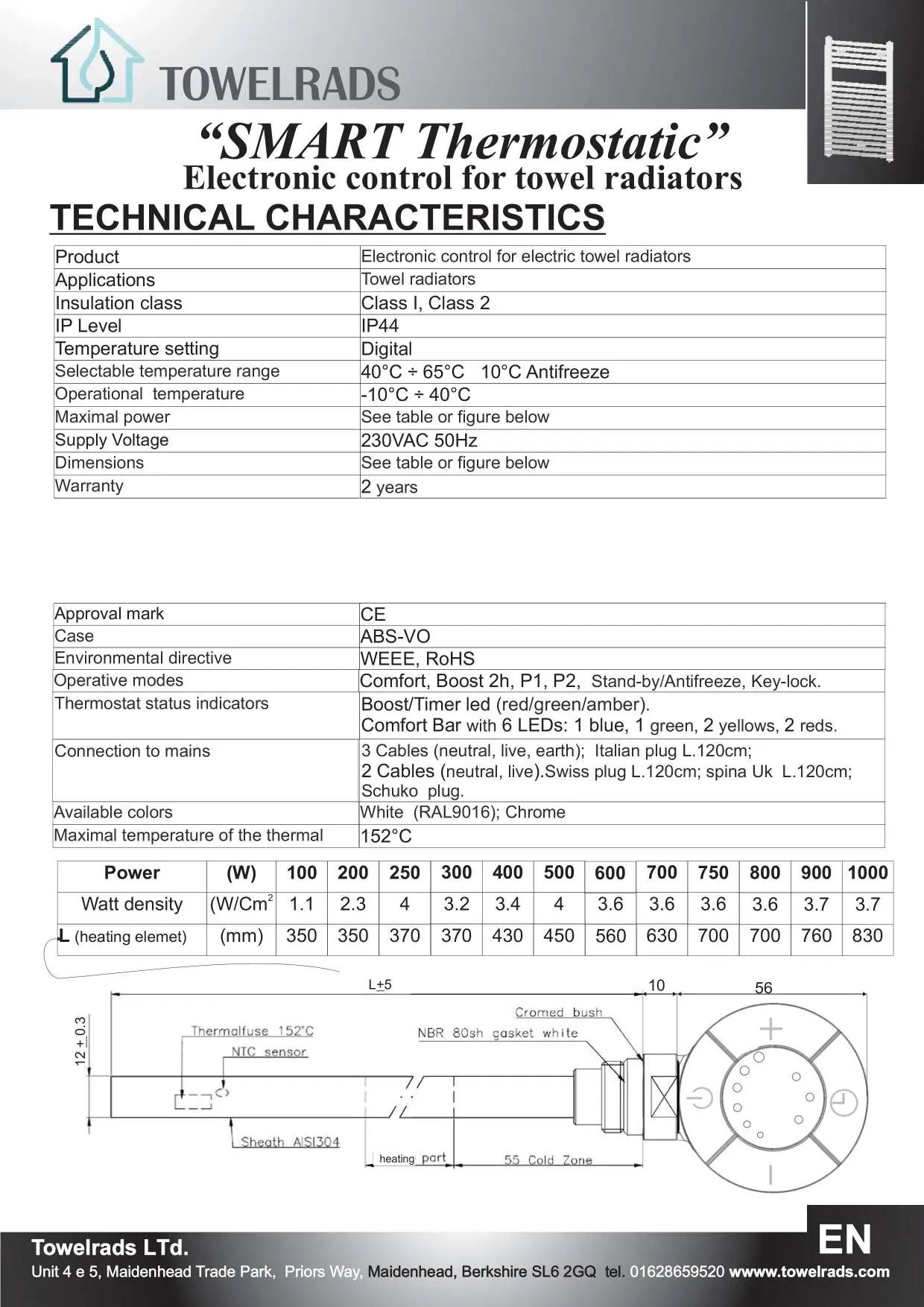

Technische Daten
- Spannung: 230VAC 50Hz
- Schutzart: IP44
- Temperaturbereich: 40°C bis 65°C
- Frostschutz: 10°C
- Leistungsbereich: 100W bis 1000W
Praktische Hilfe
Typische Probleme
Tasten reagieren nicht
Die Tastensperre (Key-lock) ist aktiv. Drücken Sie gleichzeitig [+] und [-] für 3 Sekunden, um sie zu deaktivieren.
Externe LEDs (blau und rot) blinken
Fehler am Temperatursensor. Das Heizelement ist deaktiviert. Kontaktieren Sie den Kundendienst.
Gerät heizt nicht
Prüfen Sie die Stromversorgung und ob das Gerät im Stand-by-Modus ist.

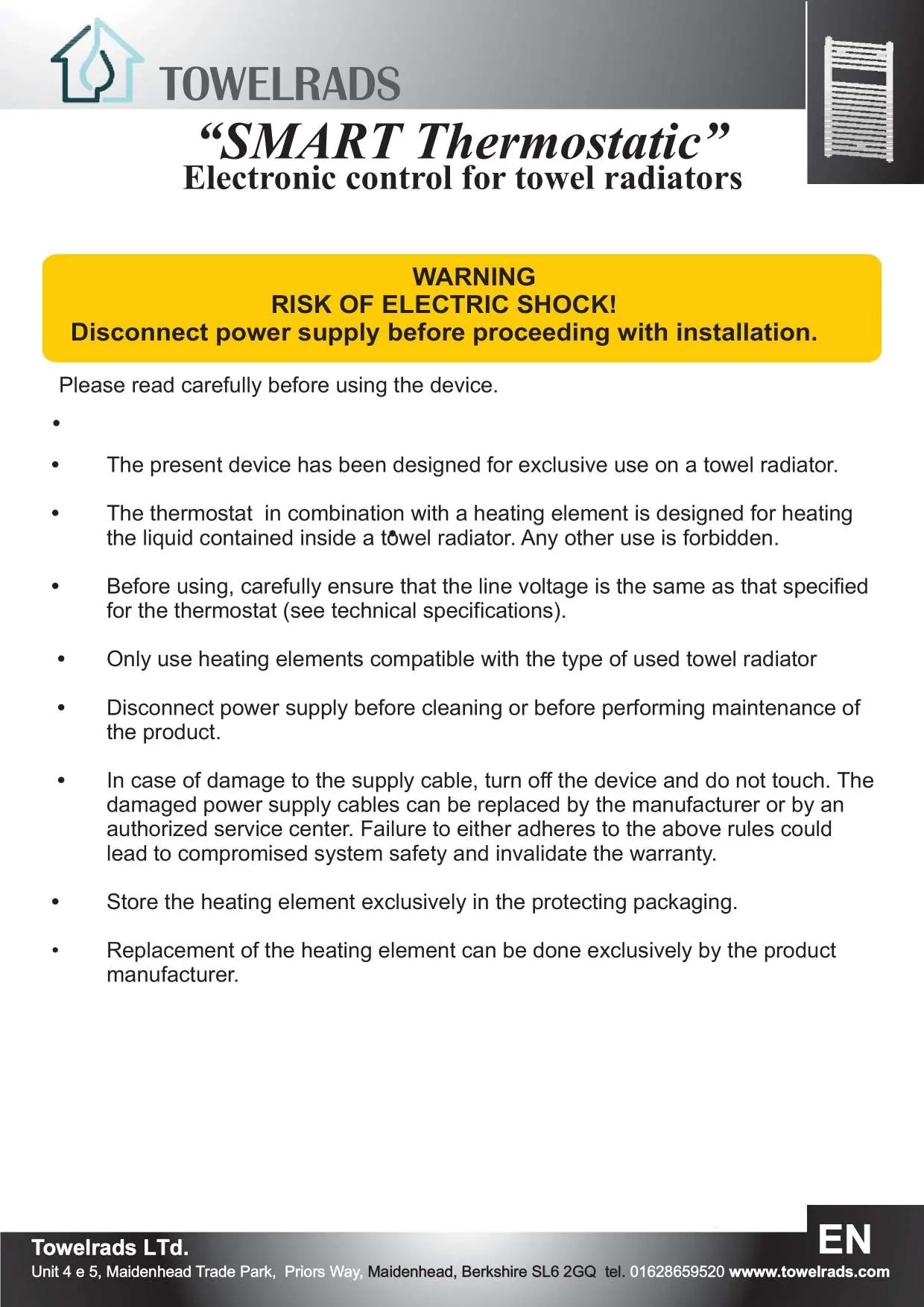

Vor der Verwendung
- Installation durch qualifizierten Elektriker durchführen lassen.
- Stromversorgung vor Installation oder Wartung trennen.
- 30mA RCD-Schutzschalter und Trennschalter verwenden.
- Heizelement mit 22mm Schraubenschlüssel festziehen.
- Flüssigkeitsstand im Heizkörper prüfen.
Abbildungen und Diagramme

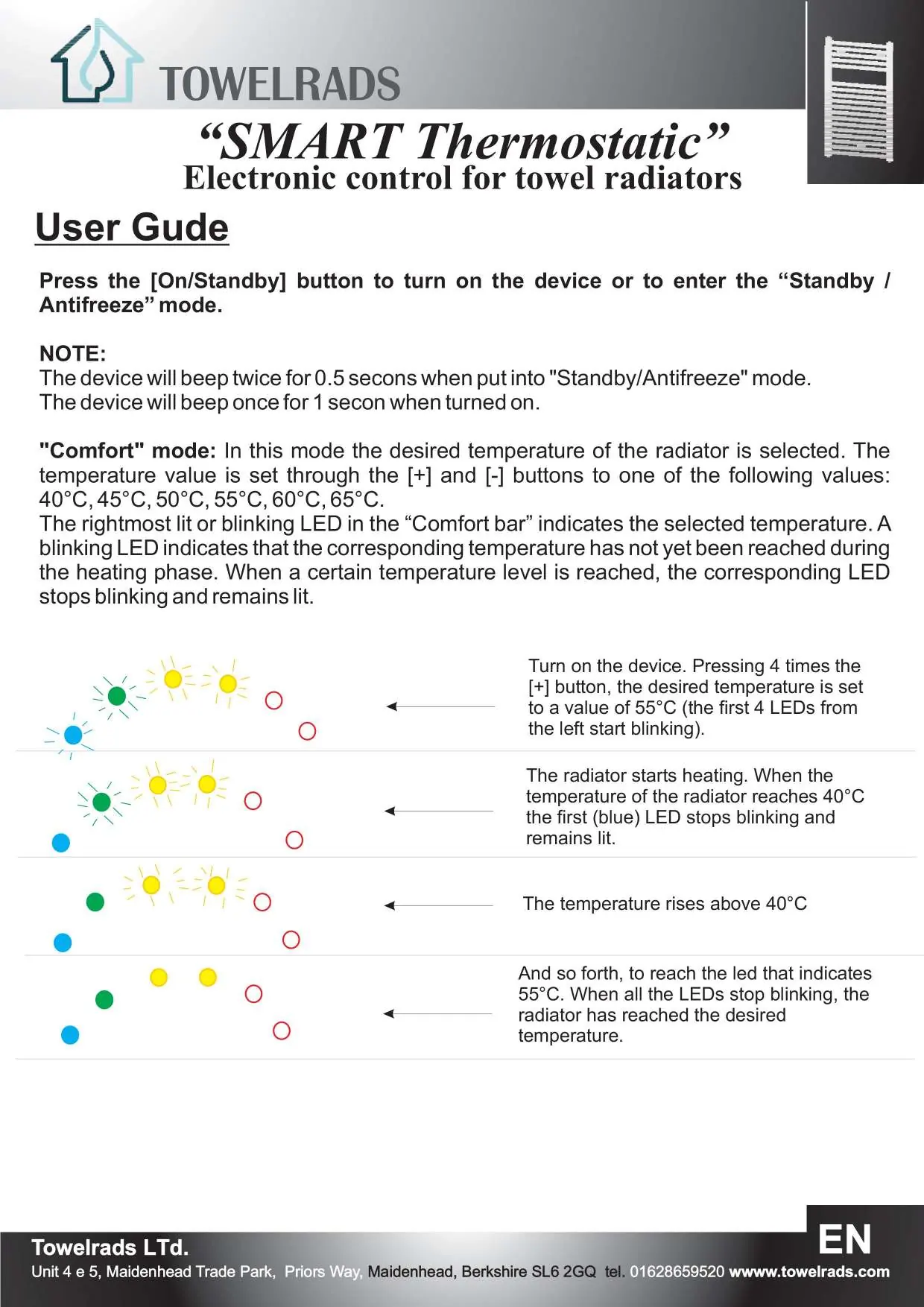

- Die Comfort Bar zeigt die gewählte Temperatur an.

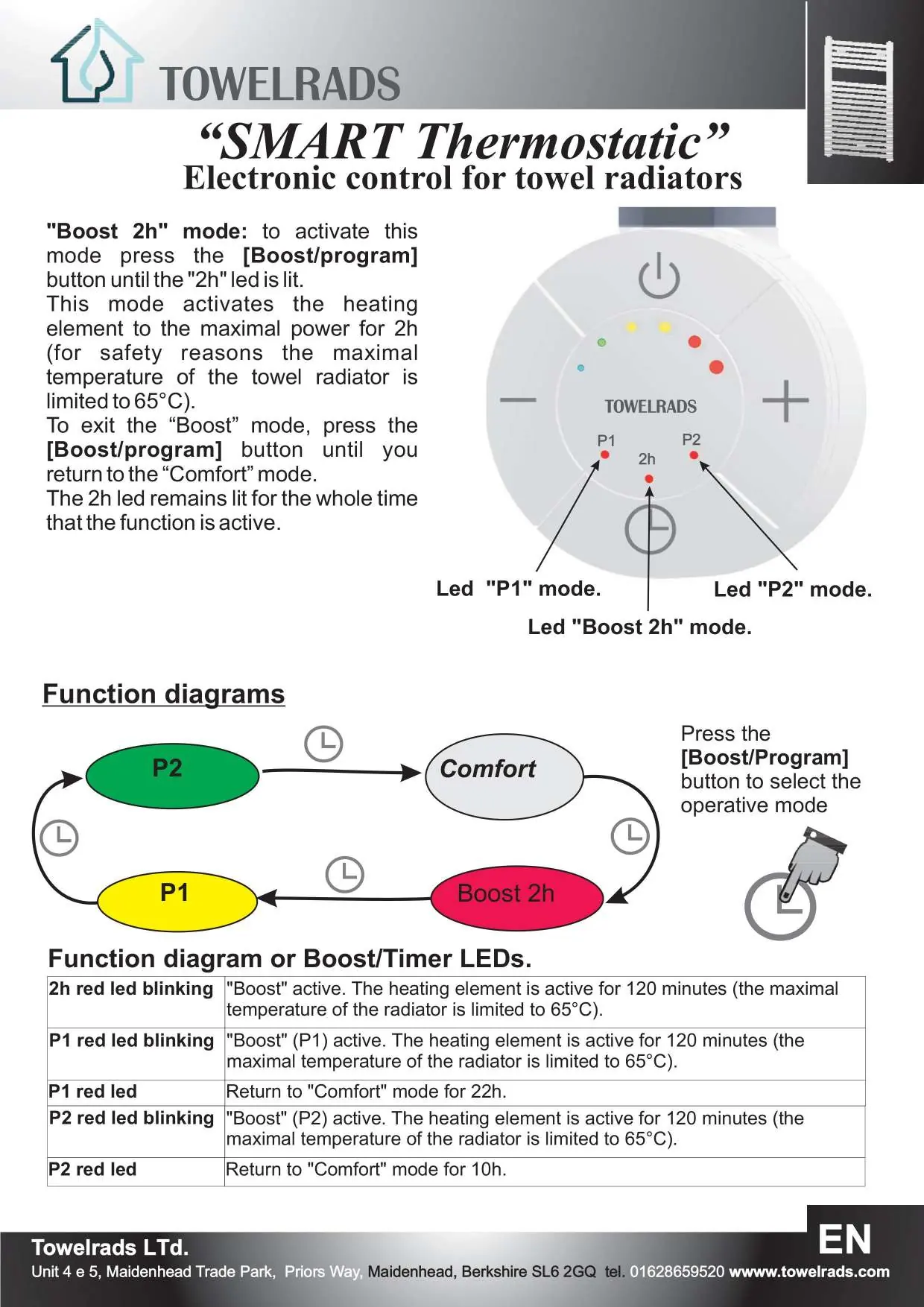

- P1/P2-Modi zeigen Zyklen zwischen Boost- und Comfort-Betrieb.
Modellkompatibilität
- Nur für Handtuchheizkörper geeignet.
- Kompatibel mit Heizkörpern von 100W bis 1000W.
