Bedienungsanleitung für Systemair EC-BASIC-U Universal 0-10V Controller

Schnelle Hilfe und Anleitung für den Systemair EC-BASIC-U Universal 0-10V Controller. Erfahren Sie mehr über die Verkabelung, Jumper-Einstellungen und technische Parameter für eine einfache Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Abmessungen des Controllers Seite 1 Systemair EC-BASIC-U Controller Seite 1 Schaltplan für den Anschluss des EC-BASIC-U Controllers Seite 3

Wichtige Informationen aus der Anleitung

Der Systemair EC-BASIC-U ist ein universeller 0-10V Controller, der speziell für die Steuerung von EC-Ventilatoren entwickelt wurde. Er vergleicht ein Eingangssignal mit einem einstellbaren Sollwert und regelt das 0-10V Ausgangssignal mittels eines PI-Algorithmus. Das Gerät ist für den Betrieb mit 220V einphasigen und 380V dreiphasigen EC-Ventilatoren geeignet.

Abmessungen des Controllers
Abmessungen des Controllers
Systemair EC-BASIC-U Controller
Systemair EC-BASIC-U Controller

Installation und Verkabelung

Die Installation sollte gemäß dem Schaltplan erfolgen. Achten Sie auf die korrekte Belegung der Klemmen:

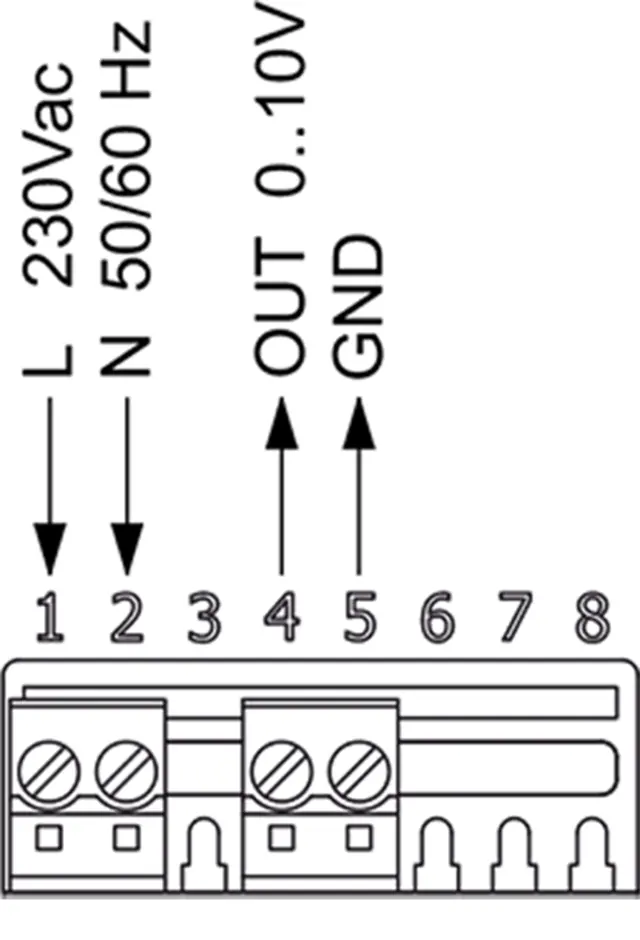

Schaltplan für den Anschluss des EC-BASIC-U Controllers
Schaltplan für den Anschluss des EC-BASIC-U Controllers
  • Klemme 1: L (230Vac)
  • Klemme 2: N (50/60 Hz)
  • Klemme 4: OUT 0..10V
  • Klemme 5: GND

Stellen Sie sicher, dass die Spannungsversorgung innerhalb des Bereichs von 85-265V liegt.

Einstellungen

Das Verhalten des Controllers kann über den Jumper JP1 angepasst werden:

  • JP1 geschlossen 1-2: Reverse Action (umgekehrte Wirkung)
  • JP1 geschlossen 2-3: Direct Action (direkte Wirkung)

Technische Daten

  • Spannung: 85-265 V
  • Frequenz: 50/60 Hz
  • Leistungsaufnahme: max. 0,46 W
  • Arbeitsbereich: 0-100%
  • Temperaturbereich: -20 bis 50 °C

Praktische Hilfe

Typische Probleme

Ventilator reagiert nicht wie erwartet (z.B. läuft bei steigendem Signal langsamer statt schneller).

Überprüfen Sie die Jumper-Einstellung JP1. Wenn die Wirkung umgekehrt ist, wechseln Sie zwischen 'Reverse Action' (1-2) und 'Direct Action' (2-3).

Keine Steuerung des Ventilators.

Stellen Sie sicher, dass das 0-10V Signal korrekt an den Klemmen 4 (OUT) und 5 (GND) anliegt und die Spannungsversorgung (L/N) korrekt angeschlossen ist.

Vor der Verwendung

  • Prüfen Sie, ob die Netzspannung im Bereich 85-265V liegt.
  • Stellen Sie sicher, dass der angeschlossene Ventilator ein EC-Ventilator ist.
  • Konfigurieren Sie den Jumper JP1 vor der Inbetriebnahme entsprechend der gewünschten Steuerungslogik.
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen -20°C und 50°C liegt.
