Bedienungs- und Wartungsanleitung für Systemair VR 300 ECV/B Lüftungsgerät
Schnellstart-Anleitung und Wartungshinweise für das Systemair VR 300 ECV/B Lüftungsgerät. Erfahren Sie, wie Sie Filter wechseln, die Lüftung steuern und häufige Probleme beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das Systemair VR 300 ECV/B Lüftungsgerät. Das Gerät ist für den Dauerbetrieb ausgelegt. Vor Wartungsarbeiten muss die Stromzufuhr unterbrochen werden. Tragen Sie bei der Montage und Wartung Schutzhandschuhe, um Verletzungen an scharfen Kanten zu vermeiden. Ein Wäschetrockner darf nicht direkt an das System angeschlossen werden.
Bedienung des Lüftungsgeräts
Die Luftmenge kann über einen externen 3-stufigen Regler oder die Dunstabzugshaube gesteuert werden:
- Min (1): Minimalbelüftung (Urlaub/Abwesenheit).
- Norm (2): Normale Belüftung.
- Max (3): Starke Belüftung (erhöhter Bedarf).
Die Zulufttemperatur wird über einen Schalter im Inneren des Geräts eingestellt. Bei unzureichender Wärmerückgewinnung schaltet sich automatisch ein elektrisches Nachheizregister ein.
Anschluss an die Dunstabzugshaube
Das Gerät kann mit einer speziellen Dunstabzugshaube verbunden werden. Bei Aktivierung der Haube (Schalter A) öffnet sich die Klappe und die Ventilatoren schalten automatisch auf die höchste Stufe (3). Die Laufzeit ist zwischen 5 und 60 Minuten einstellbar.
Wartung und Reinigung
Wartungsarbeiten sollten 3-4 Mal pro Jahr durchgeführt werden:
- Filterwechsel: 1-2 Mal jährlich oder bei Bedarf. Taschenfilter können nicht gereinigt werden.
- Wärmetauscher: Alle 3 Jahre ausbauen und in heißer Seifenlauge reinigen. Antriebsriemen regelmäßig auf Spannung und Zustand prüfen.
- Ventilatoren: Alle 3 Jahre reinigen.
- Luftauslässe/Ventile: Bei Bedarf in heißer Seifenlauge waschen.
- Ansauggitter: Mindestens 2 Mal pro Jahr auf Verschmutzung prüfen.
- Kanalsystem: Alle 5 Jahre reinigen.
Fehlerbehebung
Bei Störungen prüfen Sie bitte zuerst die Sicherungen und Steckverbindungen. Bei reduzierter Luftleistung prüfen Sie Filter, Ventile und das Ansauggitter. Bei kalter Zuluft prüfen Sie die Temperatureinstellung und ob der Brandschutzthermostat ausgelöst hat (rote Taste im Gerät drücken).
Praktische Hilfe
Typische Probleme
Gebläse läuft nicht an
Sicherungen prüfen und sicherstellen, dass alle Stecker (Netz/Gebläse) korrekt eingesteckt sind.
Verminderte Luftströmung
Einstellung an der Steuerung prüfen, Filter auf Verschmutzung kontrollieren, Ansauggitter reinigen und Kanalsystem auf Blockaden prüfen.
Kalte Zuluft
Zulufttemperatur am Bedienschalter prüfen. Prüfen, ob der Brandschutzthermostat ausgelöst hat (rote Taste im Gerät drücken).
Lärm oder Schwingungen
Gebläse reinigen und prüfen, ob die Gebläseschrauben fest angezogen sind.
Vor der Verwendung
- Sicherstellen, dass Filter korrekt eingesetzt sind.
- Schutzhandschuhe tragen (scharfe Kanten).
- Stromzufuhr vor Wartung unterbrechen.
- Keinen Wäschetrockner direkt anschließen.
- Dachhaube jährlich prüfen.
Abbildungen und Diagramme

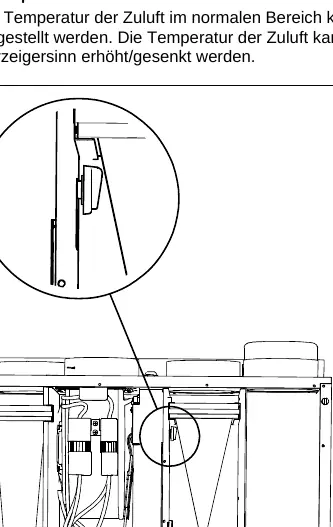

- Fig.1: Schalter zur Einstellung der Zulufttemperatur im Inneren des Geräts.
- Fig.2: Steuerung der Dunstabzugshaube (Schalter A für Klappe, Schalter B für Lüfterstufe).

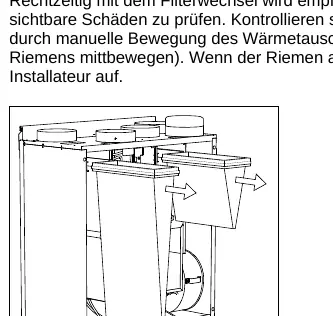

- Fig.3: Filterwechsel durch Herausziehen des Filterrahmens.
- Fig.4: Wartung des Wärmetauschers.

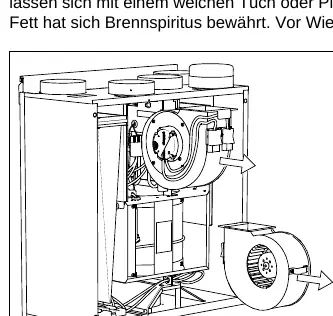

- Fig.5: Reinigung der Ventilatoren.
Modellkompatibilität
- Das Gerät ist für den Anschluss an eine spezielle Dunstabzugshaube ausgelegt.
- Die Dunstabzugshaube muss eine dichtschließende Klappe besitzen.
