Installationsanleitung für Suprema FaceLite

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Inbetriebnahme des Suprema FaceLite Terminals. Das Gerät ist für die Zugangskontrolle mittels Gesichtserkennung konzipiert. Achten Sie bei der Installation besonders auf die korrekte Verkabelung, die Verwendung eines geeigneten Netzteils und die Einhaltung der empfohlenen Montagehöhe von 110 cm, um eine optimale Gesichtserkennung zu gewährleisten.

Sicherheitshinweise

• Installieren Sie das Gerät an einem trockenen Ort, geschützt vor direkter Sonneneinstrahlung und Hitzequellen.
• Verwenden Sie ein IEC/EN 62368-1 zugelassenes Netzteil.
• Trennen Sie die Stromversorgung aller Geräte, bevor Sie Kabel anschließen.
• Verwenden Sie für das Secure I/O 2, das elektrische Schloss und das FaceLite jeweils eine separate Stromversorgung, um Fehlfunktionen zu vermeiden.
• Installieren Sie das Gerät nicht in der Nähe von magnetischen Objekten oder starken Funkfrequenzquellen.

Komponenten

Im Lieferumfang enthalten sind das FaceLite Gerät, eine Wandhalterung, eine Bohrschablone, Verbindungskabel, Dioden, ein 120-Ohm-Widerstand, PVC-Dübel, Befestigungsschrauben, ein Ferritkern sowie Kurzanleitungen.

Montage und Installation

1. Bestimmen Sie die Installationsposition mithilfe der Bohrschablone. Die optimale Höhe für das Gerät beträgt 110 cm.
2. Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben und Dübeln an der Wand.
3. Installieren Sie das FaceLite Gerät auf der Halterung.
4. Sichern Sie das Gerät mit der produktspezifischen Befestigungsschraube.

Verkabelung und Anschlüsse

Das Gerät verfügt über Anschlüsse für Stromversorgung, Relais, RS-485, TTL-Eingänge und Wiegand-Schnittstellen. Beachten Sie die spezifischen Pin-Belegungen in der Anleitung:

• Stromversorgung: 24 Vdc.
• Relais: Unterstützt Fail Safe und Fail Secure Konfigurationen. Installieren Sie unbedingt eine Diode nahe am Türschloss, um das Relais vor Rückströmen zu schützen.

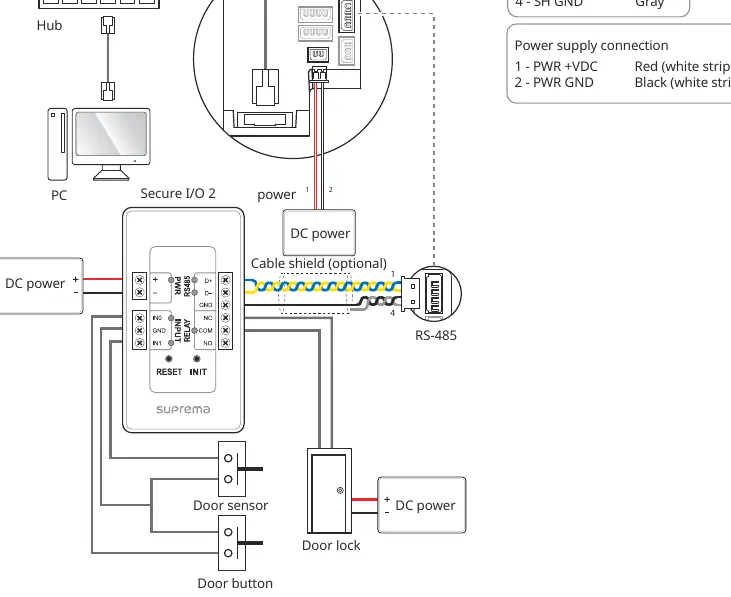

• RS-485: Für die Verbindung mit Secure I/O 2 oder als Master/Slave-Konfiguration.
• Wiegand: Kann als Ein- oder Ausgang konfiguriert werden.

Gesichtserkennung und Authentifizierung

• Halten Sie bei der Registrierung einen Abstand von 40 cm bis 80 cm zwischen Gesicht und Gerät ein.
• Vermeiden Sie extreme Gesichtsausdrücke während der Registrierung.
• Decken Sie Augen oder Augenbrauen nicht ab.
• Tragen Sie keine Hüte, Masken oder Sonnenbrillen während der Registrierung oder Authentifizierung.
• Benutzer, die eine Brille tragen, sollten sich idealerweise sowohl mit als auch ohne Brille registrieren.

Technische Daten

• CPU: 1.2 GHz Quad-core
• Speicher: 8 GB Flash + 1 GB RAM
• Display: 2 Zoll Farb-TFT-LCD (320 x 240 Pixel)
• Betriebstemperatur: -20 °C bis 50 °C
• Abmessungen: 80 x 170 x 76 mm
• Gewicht: 296 g
