Installationsanleitung für BEA 10PS-RR Magic Switch Restroom Kit

Erfahren Sie, wie Sie das BEA 10PS-RR Magic Switch Restroom Kit installieren und konfigurieren. Diese Anleitung enthält Schritte zur Montage, Verkabelung, Programmierung der Logikmodule und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen

Das BEA 10PS-RR Magic Switch Restroom Kit ist ein berührungsloses System für Einzeltoiletten. Vor der Installation müssen alle Stromversorgungen zum Header unterbrochen werden. Arbeiten Sie in einer sauberen Umgebung und achten Sie auf ESD-Schutzmaßnahmen (elektrostatische Entladung), um die Leiterplatten nicht zu beschädigen. Die Installation sollte nur von geschultem und qualifiziertem Personal durchgeführt werden.

Montage des Gehäuses

Das Gehäuse enthält das Netzteil und das Logikmodul:

Übersicht der Komponenten im Gehäuse
Übersicht der Komponenten im Gehäuse
  • Führen Sie die Stromversorgung und alle Gerätekabel durch die entsprechenden Aussparungen im Gehäuse.
  • Markieren Sie die Befestigungslöcher, bohren Sie Pilotlöcher und setzen Sie bei Bedarf Dübel ein.
  • Befestigen Sie das Gehäuse mit Schrauben an der Wand.

Installation des Türpositionsschalters

Der Türpositionsschalter (DPS) ist entscheidend für die korrekte Funktion:

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
  • Platzieren Sie den Schalter so nah wie möglich an der Türkante, um ein sofortiges Auslösen zu gewährleisten.
  • Kleben Sie den Schalter auf den Türrahmen und den Magneten auf die Tür.
  • Stellen Sie sicher, dass beide Komponenten fest sitzen und korrekt verkabelt sind.

Installation der Aktuatoren

Die Aktuatoren (MS42-Familie) steuern das Öffnen und Schließen:

DIP-Schalter und Potentiometer am Aktuator
DIP-Schalter und Potentiometer am Aktuator
  • Bestimmen Sie die Montageorte. Innen-Aktuatoren müssen mindestens 12 Zoll (ca. 30 cm) voneinander entfernt sein, um Radarinterferenzen zu vermeiden.
  • Verwenden Sie die Pilotlöcher für die Montagebox.
  • Stellen Sie vor der Installation sicher, dass alle DIP-Schalter auf OFF stehen und das Potentiometer auf der niedrigsten Stufe (CCW) steht.
  • Setzen Sie die Silikondichtung ein und schnappen Sie die Frontplatte auf den Aktuator.

Programmierung des Logikmoduls

Das BR3-X Logikmodul muss für die jeweilige Anwendung konfiguriert werden:

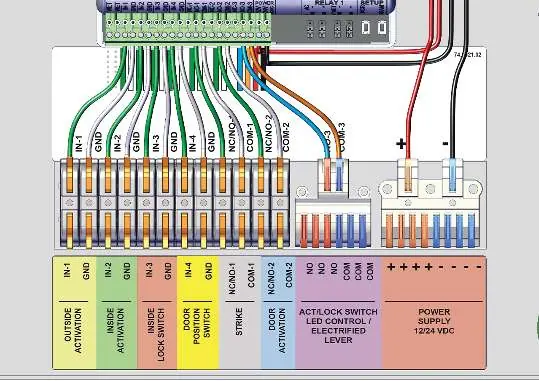

Verkabelungsplan für das BR3-X Logikmodul
Verkabelungsplan für das BR3-X Logikmodul
  • Ändern Sie die Funktion von der Standardeinstellung "00" auf "nL" (normally locked) oder "nU" (normally unlocked).
  • Stellen Sie die Haltezeit (h1, h2) auf mindestens 1 Sekunde und die Verzögerungszeit (d1) auf mindestens 1/4 Sekunde ein.
  • Verwenden Sie die Tasten INCR und FUNC, um durch die Funktionen und Parameter zu navigieren.

Fehlerbehebung

Bei Problemen prüfen Sie folgende Punkte:

  • Tür öffnet/schließt nicht: Stromversorgung prüfen, Reichweite des Sensors anpassen, Verkabelung und DPS-Kontakt prüfen.
  • Sensor bleibt aktiv: Entfernen Sie sich bewegende Objekte aus dem Erfassungsbereich.
  • BR3-X reagiert nicht: Prüfen Sie, ob eine Funktion programmiert wurde (Display darf nicht "00" anzeigen) und ob die Verkabelung korrekt ist.

Praktische Hilfe

Typische Probleme

Tür öffnet oder schließt nicht bei Handbewegung

Stromversorgung prüfen, Reichweite am Potentiometer erhöhen, Verkabelung und Anschlüsse kontrollieren, sicherstellen, dass der Türpositionsschalter (DPS) bei geschlossener Tür Kontakt hat.

Sensor bleibt dauerhaft aktiv

Entfernen Sie sich bewegende Objekte aus dem Erfassungsbereich des Sensors.

BR3-X Logikmodul reagiert nicht auf Eingaben

Stellen Sie sicher, dass eine Funktion (nL oder nU) programmiert wurde und das Display nicht '00' anzeigt. Prüfen Sie die Stromversorgung (12-24 VAC/VDC).

Vor der Verwendung

  • Stromversorgung am Header vor Verkabelungsarbeiten ausschalten.
  • ESD-Schutzmaßnahmen treffen, um Leiterplatten nicht zu beschädigen.
  • Verkabelung vor dem Einschalten auf korrekten Sitz prüfen.
  • Funktionstest nach der Installation durchführen.
  • Sicherstellen, dass alle Montageorte sauber und vorbereitet sind.

Abbildungen und Diagramme

  • Der Verkabelungsplan zeigt die Anschlüsse für die Aktuatoren, den Türpositionsschalter, das elektrische Schließblech und die Stromversorgung am BR3-X Modul.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Erfordert fachgerechte Installation durch zertifiziertes Personal (z.B. AAADM-zertifiziert).
  • Nicht mit aggressiven Reinigungsmitteln (z.B. Ammoniak) reinigen.
