Installationsanleitung für Sunco Lighting LED-Wandleuchte 120-277V
Erfahren Sie, wie Sie die Sunco Lighting LED-Wandleuchte (120-277V) sicher installieren, verkabeln und die Wattzahl sowie Farbtemperatur einstellen. Diese Anleitung enthält Details zur Standard- und 0-10V-Dimm-Verkabelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte muss von einem qualifizierten Elektriker gemäß den geltenden nationalen und lokalen Elektrovorschriften (NEC) installiert werden. Vor der Installation oder Wartung muss die Stromversorgung zwingend unterbrochen werden. Die Leuchte ist ausschließlich für die Wandmontage in horizontaler Position mit nach unten gerichteten LEDs konzipiert und für feuchte Standorte geeignet.
Montage und Installation
Die Rückplatte verfügt über eine eingegossene Bohr- und Ausstanzschablone für Standard-Unterputzdosen sowie vier 1/2-Zoll-NPS-Gewindebohrungen für Aufputzleitungen oder Fotozellen.
- Öffnen Sie die Leuchte von vorne, indem Sie die zwei Schrauben an der rechten Seite des Gehäuses entfernen. Falls erforderlich, trennen Sie die rote und schwarze Steckverbindung (Wago), um die Linsentür abzunehmen.
- Stanzen/bohren Sie Löcher in das hintere Gehäuse für die Wandmontage und die Sicherung an der Anschlussdose.
- Tragen Sie Silikondichtmittel (nicht im Lieferumfang enthalten) auf alle Montagelöcher auf, um das Eindringen von Wasser zu verhindern.
- Befestigen Sie die Leuchte mit zwei oder mehr Schrauben an der Wand und sichern Sie sie an der Anschlussdose.
- Führen Sie die Verkabelung durch und setzen Sie die Linsentür wieder ein. Verbinden Sie die Kabel (rot-zu-rot, schwarz-zu-schwarz) und ziehen Sie die Schrauben fest.
Verkabelung
Der Universal-Spannungstreiber ermöglicht den Betrieb bei 120V bis 277V, 50 oder 60Hz.


Standard-Verkabelung
- Schwarzes Leuchtenkabel an (L) stromführende Leitung (Live).
- Weißes Leuchtenkabel an (N) Neutralleiter.
- Grünes Leuchtenkabel an (G) Erdungsleitung.
0-10V Dimm-Verkabelung
Falls die Dimm-Funktion genutzt wird:
- Schwarzes Kabel an (+) LINE.
- Weißes Kabel an (-) NEUTRAL.
- Grünes Kabel an GROUND.
- Violettes Kabel an (V+) DIM.
- Graues (oder rosa) Kabel an (V-) DIM.
- Wichtig: Isolieren Sie das gelbe Kabel, falls vorhanden. Nicht anschließen.
Einstellung von Wattzahl und Farbtemperatur (Spec-Select)
Bei Modellen mit dieser Funktion können Wattzahl und Farbtemperatur über Schiebeschalter an der Unterseite der Treiber im Inneren der Leuchte angepasst werden.

- Öffnen Sie die Leuchte und suchen Sie die Schalter an der Unterseite des Treibers.
- Jeder Schalter hat 3 Positionen für verschiedene Farbtemperaturen (3000K, 4000K, 5000K) und Wattstufen.
- Bei Leuchten mit zwei Treibern müssen die Einstellungen für die Farbtemperatur (CCT) bei beiden Treibern identisch sein. Die Wattzahl kann kombiniert werden (z. B. ein Treiber auf 40W, der andere auf 50W für insgesamt 90W).
Reinigung und Wartung
Stellen Sie sicher, dass die Leuchte abgekühlt ist, bevor Sie sie berühren. Reinigen Sie die Glaslinse nur mit einem nicht scheuernden Glasreiniger. Öffnen Sie die Leuchte nicht, um die LEDs zu reinigen, und berühren Sie die LEDs nicht.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die 0-10V-Dimmleitungen korrekt isoliert sind, falls sie nicht verwendet werden.
Bei zwei Treibern müssen die DIM-Leitungen parallel mit der gleichen Polarität verbunden sein (V+ mit V+, V- mit V-).
Überprüfen Sie, ob die korrekte Netzspannung anliegt, die Verkabelung korrekt ist und die Leuchte ordnungsgemäß geerdet ist.
Vor der Verwendung
- Qualifizierten Elektriker für die Installation beauftragen.
- Stromversorgung vor Beginn der Arbeiten unterbrechen.
- Silikondichtmittel für die Montagelöcher bereithalten.
- Kompatible Anschlussdose (J-Box) vorbereiten.
- Prüfen, ob die Umgebungstemperatur zwischen -40°C und 40°C liegt.
Technische Daten in der Praxis
- 0-10V Dimming
- Erfordert zusätzliche Verkabelung (violett/grau) zur Steuerung der Helligkeit.
Abbildungen und Diagramme
- Fig 2: Standard-Verkabelungsschema für Stromversorgung und Erdung.
- Fig 3: Spezifisches Schema für 0-10V Dimm-Verkabelung.

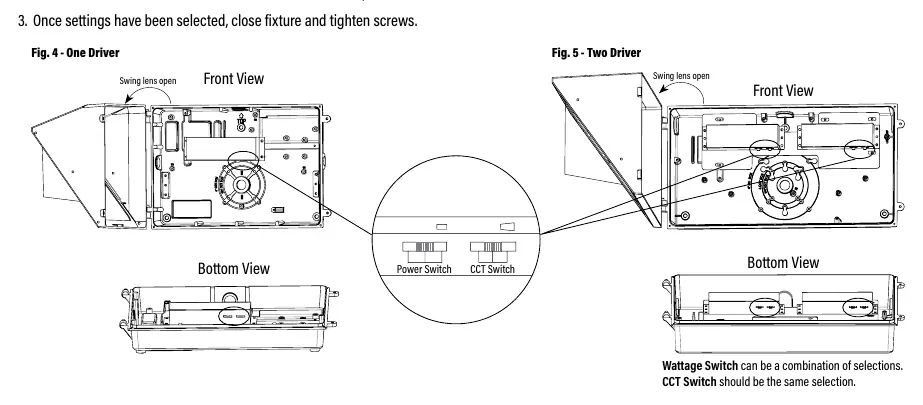

- Fig 4 & 5: Position der Schiebeschalter für Watt- und CCT-Einstellung an den Treibern.
Modellkompatibilität
- Nur für Wandmontage geeignet.
- Nicht für den Einbau (recessed) geeignet.
- Muss mindestens 18 Zoll unter einem Überhang montiert werden.
