Installationsanleitung für Sunco Lighting 4 Zoll Slim Selectable White LED-Leuchte
Erfahren Sie, wie Sie die Sunco Lighting 4 Zoll Slim Selectable White LED-Leuchte installieren. Diese Anleitung enthält Schritte zur Verkabelung, CCT-Farbtemperaturauswahl und Montage.
Inhaltsverzeichnis

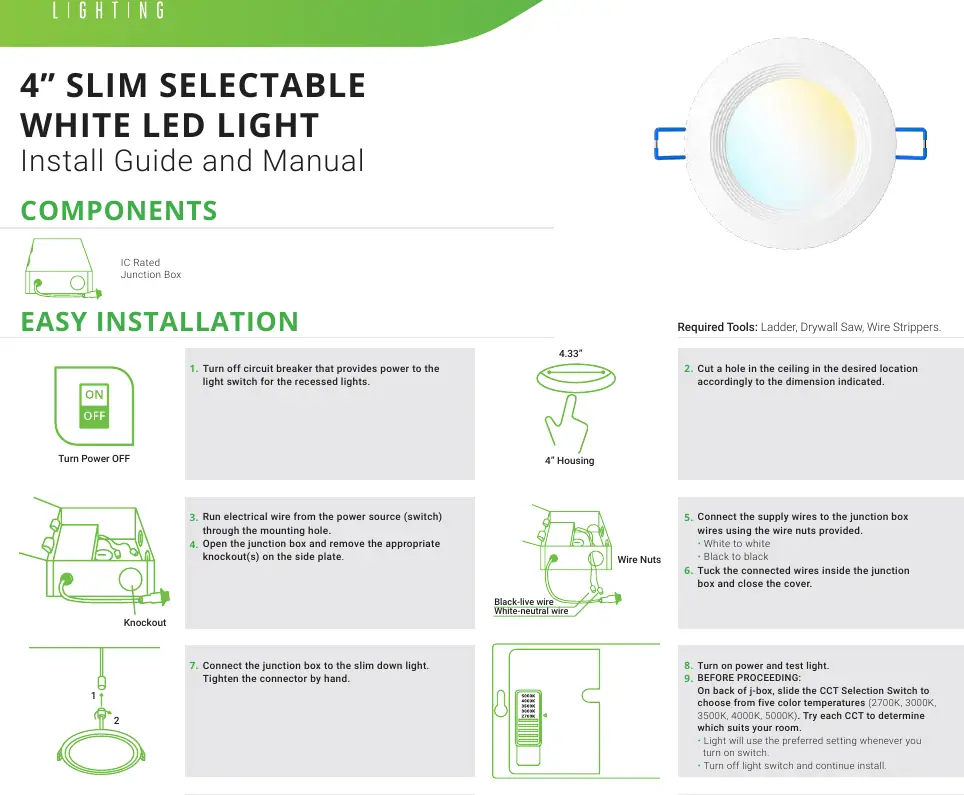

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Leuchte ist für den Innenbereich konzipiert und verfügt über eine wählbare Farbtemperatur (CCT). Vor der Installation muss der Stromkreis unterbrochen werden. Die Leuchte ist IC-zertifiziert, was bedeutet, dass sie in direktem Kontakt mit Dämmmaterial installiert werden kann. Stellen Sie sicher, dass Sie vor der Installation alle Komponenten auf Transportschäden prüfen.
Installation
- Schalten Sie den Strom am Sicherungskasten aus, der die Leuchte versorgt.
- Schneiden Sie ein Loch in die Decke gemäß den angegebenen Maßen (4 Zoll).
- Führen Sie das elektrische Kabel von der Stromquelle durch das Montageloch.
- Öffnen Sie die Anschlussbox und entfernen Sie die entsprechenden Ausbrüche an der Seitenplatte.
- Verbinden Sie die Versorgungskabel mit den Kabeln der Anschlussbox unter Verwendung der mitgelieferten Kabelmuttern (Weiß zu Weiß, Schwarz zu Schwarz).
- Verstauen Sie die verbundenen Kabel in der Anschlussbox und schließen Sie den Deckel.
- Verbinden Sie die Anschlussbox mit der Slim-Leuchte und ziehen Sie den Anschluss handfest an.
- Wählen Sie die gewünschte Farbtemperatur (CCT) über den Schalter an der Rückseite der Anschlussbox (2700K, 3000K, 3500K, 4000K, 5000K). Testen Sie die Einstellung, bevor Sie die Installation abschließen.
- Führen Sie die Anschlussbox durch das Loch in der Decke ein.
- Drücken Sie die Federklemmen nach oben, um die Leuchte in die Deckenöffnung einzusetzen.
- Schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Sicherheitshinweise
- Das Produkt muss gemäß den geltenden Installationsvorschriften von einer fachkundigen Person installiert werden.
- Beachten Sie regionale und lokale Gesetze.
- Verändern oder entfernen Sie keine Verkabelung.
- Eine ordnungsgemäße Erdung ist zur Gewährleistung der Sicherheit erforderlich.
- Verwenden Sie eine Schutzbrille und Handschuhe.
Technische Daten
- Spannung: 120V
- Leistung: 10W
- Einsatzbereich: Innenbereich
- Gehäusematerial: Polycarbonat
- Gewicht: 0,42 lbs
- Garantie: 7 Jahre
Praktische Hilfe
Typische Probleme
Leuchte flackert oder geht nicht an
Überprüfen Sie die Kabelverbindungen (Weiß zu Weiß, Schwarz zu Schwarz) und stellen Sie sicher, dass der Stromkreis eingeschaltet ist.
Beschädigung bei Lieferung
Überprüfen Sie das Produkt vor der Installation auf Transportschäden. Bei Beschädigung nicht verwenden.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Loch in der Decke gemäß den Maßen ausschneiden
- Werkzeuge bereitlegen: Leiter, Trockenbausäge, Abisolierzange
- Prüfung auf Transportschäden
- CCT-Farbtemperatur vor dem endgültigen Einbau wählen
Technische Daten in der Praxis
- CCT (Correlated Color Temperature)
- Wählbare Farbtemperatur (2700K, 3000K, 3500K, 4000K, 5000K) über den Schalter an der Anschlussbox.
Abbildungen und Diagramme
- Die Anschlussbox muss mit der Leuchte verbunden und handfest angezogen werden.
- Die Federklemmen dienen zur Befestigung der Leuchte in der Deckenöffnung.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Außenbereich.
