Diese Anleitung gilt für die Installation der RAB Bollard 12/18/24W Pollerleuchten. Vor der Installation muss sichergestellt werden, dass die Stromversorgung vollständig unterbrochen ist. Die Leuchte muss auf einer ebenen, festen Oberfläche montiert werden und sollte mindestens 1 Zoll (ca. 2,5 cm) über dem Boden installiert werden. Die Installation muss gemäß den geltenden örtlichen Vorschriften und dem National Electrical Code durch eine fachkundige Person erfolgen.
Montage der Pollerleuchte

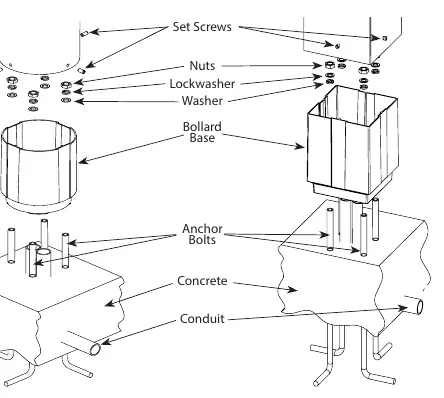

Die Installation der Basis erfolgt über Ankerbolzen in einem Betonfundament:

- Verwenden Sie die mitgelieferte Vorlage oder die Bollard-Basis selbst, um die Position der Ankerbolzen im Betonfundament festzulegen. Die Gewinde der Bolzen müssen aus dem Beton herausragen.
- Platzieren Sie die Bollard-Basis über den Ankerbolzen.
- Ziehen Sie die mitgelieferten Unterlegscheiben, Sicherungsscheiben und Muttern locker an.
- Richten Sie die Basis mithilfe der mitgelieferten Nivellierschrauben aus und ziehen Sie anschließend alle Muttern und Schrauben fest.
- Führen Sie die Verkabelung durch und schieben Sie die Pollerleuchte über die Basis, wobei die Nuten ausgerichtet sein müssen.
- Sichern Sie die Leuchte mit den vier Madenschrauben an der Basis.
Verkabelung
Die Leuchten verfügen über einen Universaltreiber für 120V bis 277V (50/60 Hz).


Standard On-Off Verkabelung
- Schließen Sie das schwarze Kabel der Leuchte an die LINE-Versorgungsleitung an.
- Schließen Sie das weiße Kabel der Leuchte an die COMMON-Versorgungsleitung an.
- Verbinden Sie das Erdungskabel (GROUND) der Leuchte mit der Erdung der Stromversorgung.
0-10V Dimmbare Verkabelung
- Folgen Sie den Schritten der Standardverkabelung für LINE, COMMON und GROUND.
- Verbinden Sie das violette Kabel der Leuchte mit der (V+) DIM-Leitung.
- Verbinden Sie das rosa (oder graue) Kabel der Leuchte mit der (V-) DIM-Leitung.
- Isolieren Sie das gelbe Kabel, falls vorhanden (nicht anschließen).
Modelle mit Batterie-Backup
Die Batterie-Backup-Option ist nur für 24W-Modelle verfügbar. Der Inverter-Anschluss darf erst nach Abschluss der Installation und bei anliegender Wechselstromversorgung verbunden werden.

- Stellen Sie sicher, dass eine ungeschaltete (UNSWITCHED) Wechselstromquelle vorhanden ist.
- Nach der Installation und dem Anschluss der Batterie sollte die Ladeanzeige leuchten.
- Bei Stromausfall schaltet die Leuchte automatisch in den Notbetrieb (mindestens 90 Minuten Leuchtdauer).
Wartung und Reinigung
Stellen Sie sicher, dass die Leuchte abgekühlt ist, bevor Sie Wartungsarbeiten durchführen. Reinigen Sie die Linse nur mit einer nicht scheuernden Reinigungslösung. Öffnen Sie die Leuchte nicht, um die LED zu reinigen, und berühren Sie die LED nicht direkt.
Fehlerbehebung
Bei Problemen überprüfen Sie zunächst, ob die Netzspannung korrekt ist und die Leuchte ordnungsgemäß geerdet wurde. Bei Modellen mit Batterie-Backup: Wenn die Ladeanzeige nach Drücken der Testtaste nicht leuchtet, überprüfen Sie den Batterieanschluss.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Netzspannung korrekt ist und die Leuchte ordnungsgemäß geerdet wurde.
Überprüfen Sie, ob die Batterie korrekt angeschlossen ist.
Vor der Verwendung
- Stromversorgung vor der Installation ausschalten.
- Montage auf einer ebenen, festen Oberfläche sicherstellen.
- Basis mindestens 1 Zoll über dem Boden positionieren.
- UL-zugelassene Steckverbinder für die Verkabelung verwenden.
- Bei Batterie-Modellen: Batterie erst nach AC-Anschluss verbinden.
Technische Daten in der Praxis
- 0-10V Dimmen
- Steuerungsmethode für die Helligkeit über ein separates Steuersignal.
Abbildungen und Diagramme
- Fig. 1: Schaltplan für Standard On-Off Verkabelung.
- Fig. 2: Schaltplan für 0-10V dimmbare Verkabelung.
- Fig. 3: Schaltplan für Modelle mit Batterie-Backup.
Modellkompatibilität
- Batterie-Backup-Option ist nur für 24W-Modelle verfügbar.
