Installationsanleitung für Sunco Lighting Smooth Downlight 4 Zoll
Erfahren Sie, wie Sie das Sunco Lighting Smooth Downlight 4 Zoll sicher installieren. Diese Anleitung enthält Schritte zur Montage, den Anschluss der Adapter (TP24/E26) und wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanleitung für das Sunco Lighting Smooth Downlight 4 Zoll. Es beschreibt den Prozess der Montage in ein bestehendes Gehäuse, die Verwendung der mitgelieferten Adapter (TP24 oder E26) sowie wichtige Sicherheitshinweise für den elektrischen Anschluss.
Vorbereitung und Sicherheit
Vor Beginn der Installation müssen alle elektrischen Verbindungen gemäß den örtlichen und nationalen Elektrovorschriften (N.E.C.) hergestellt werden. Wenn Sie mit elektrischen Anschlüssen nicht vertraut sind, ziehen Sie einen qualifizierten Elektriker hinzu.
- Schalten Sie den Stromkreis am Sicherungskasten aus, bevor Sie beginnen.
- Stellen Sie sicher, dass die Deckenöffnung genau 4 Zoll groß ist.
- Entfernen Sie die alte Leuchte. Beachten Sie, dass diese heiß sein kann; lassen Sie sie abkühlen.
- Verändern oder entfernen Sie keine Kabel während der Installation.
- Bohren oder verändern Sie keine Öffnungen im Gehäuse der Verkabelung.

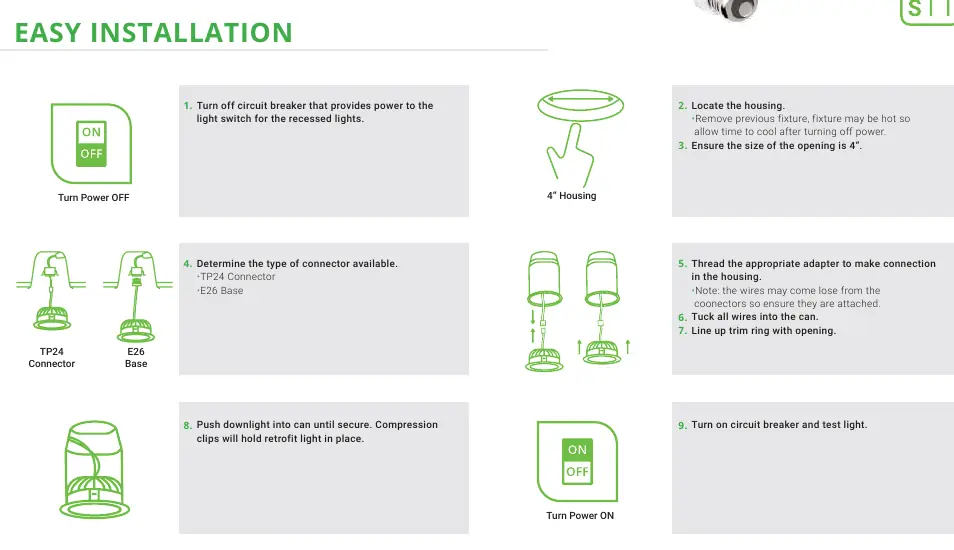

Installationsschritte
- Schalten Sie den Strom am Sicherungskasten aus.
- Lokalisieren Sie das Gehäuse und stellen Sie sicher, dass die Öffnung 4 Zoll groß ist.
- Bestimmen Sie den verfügbaren Anschlusstyp (TP24-Anschluss oder E26-Sockel).
- Schrauben Sie den entsprechenden Adapter fest, um die Verbindung im Gehäuse herzustellen. Achten Sie darauf, dass die Kabel fest in den Anschlüssen sitzen.
- Verstauen Sie alle Kabel im Gehäuse.
- Richten Sie den Zierring an der Öffnung aus.
- Drücken Sie das Downlight in das Gehäuse, bis es sicher sitzt. Die Kompressionsclips halten die Leuchte an ihrem Platz.
- Schalten Sie den Stromkreis wieder ein und testen Sie die Leuchte.
Technische Daten
- Spannung: 120V
- Leistung: 11W
- Eignung: Geeignet für feuchte Umgebungen (Damp)
- Gehäusematerial: Polycarbonat
- Gewicht: 0,33 lbs
- Garantie: 7 Jahre
Praktische Hilfe
Typische Probleme
Leuchte ist heiß
Lassen Sie die Leuchte nach dem Ausschalten des Stroms abkühlen, bevor Sie sie berühren oder entfernen.
Kabel lösen sich aus den Anschlüssen
Stellen Sie sicher, dass die Kabel fest mit den Anschlüssen verbunden sind, bevor Sie sie in das Gehäuse schieben.
Vor der Verwendung
- Schalten Sie den Stromkreis am Sicherungskasten aus.
- Stellen Sie sicher, dass die Deckenöffnung genau 4 Zoll groß ist.
- Identifizieren Sie den benötigten Anschluss (TP24 oder E26).
- Prüfen Sie, ob das Gehäuse für die Leuchte geeignet ist.
Abbildungen und Diagramme
- Die Anleitung zeigt die Verwendung von zwei Adaptern: TP24 Connector und E26 Base.
- Die Installation erfolgt durch Einsetzen in das Gehäuse, wobei Kompressionsclips die Leuchte fixieren.
Modellkompatibilität
- Nur für 4-Zoll-Gehäuse geeignet.
- Nicht für die Verwendung in Umgebungen geeignet, die nicht als 'Damp' (feucht) klassifiziert sind.
