Bedienungsanleitung für Fox ESS G Series Solar-Wechselrichter

Schnellstartanleitung und technisches Handbuch für den Fox ESS G Series Solar-Wechselrichter. Erfahren Sie alles über Installation, Verkabelung, Inbetriebnahme, Fehlerbehebung und Wartung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlerbehebung für die Fox ESS G Series Wechselrichter (Modelle G7-VB bis G10.5-VB). Die Installation und Wartung darf ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Beachten Sie unbedingt die Sicherheitshinweise zu hohen Spannungen und heißen Oberflächen.

Produktübersicht

Die G Series Wechselrichter sind für einphasige PV-Systeme konzipiert und verfügen über zwei unabhängige MPP-Tracker. Zu den Hauptmerkmalen gehören:

  • Fortschrittliche DSP-Steuerungstechnologie
  • Hoher Wirkungsgrad (bis zu 97,8 %)
  • IP65-Schutzart für den Außenbereich
  • Exportbegrenzung (via CT oder Meter)
  • LCD-Display und Touch-Taste zur Bedienung
  • USB-Schnittstelle für Firmware-Updates

Installation

Vor der Installation ist sicherzustellen, dass die Umgebungsbedingungen (Temperatur, Feuchtigkeit, Höhe) den technischen Daten entsprechen. Vermeiden Sie direkte Sonneneinstrahlung, Regen und Schnee.

Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 11
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12

Montageschritte

  1. Wählen Sie einen geeigneten Montageort mit ausreichendem Freiraum (mindestens 300 mm an allen Seiten).
  2. Befestigen Sie die Halterung mit den mitgelieferten Schrauben an der Wand.
  3. Hängen Sie den Wechselrichter in die Halterung ein und sichern Sie ihn.

Elektrische Anschlüsse

Der Anschluss muss gemäß den lokalen Vorschriften erfolgen. Achten Sie auf die korrekte Verkabelung von PV-Strings und AC-Netzanschluss.

AC-Kabel Vorbereitung
AC-Kabel Vorbereitung
Anschlussdiagramm für CT-Sensor
Anschlussdiagramm für CT-Sensor
  • PV-Anschluss: Verwenden Sie die mitgelieferten DC-Steckverbinder. Achten Sie auf die korrekte Polarität.
  • AC-Anschluss: Ein Leitungsschutzschalter muss zwischen Wechselrichter und Netz installiert werden.
  • Erdung: Der Wechselrichter muss über die Erdungsschraube geerdet werden.
  • Kommunikation: Optional können ein CT oder ein Smart Meter für die Exportbegrenzung angeschlossen werden.

Inbetriebnahme

Nach der Installation und dem Anschluss aller Kabel kann der Wechselrichter in Betrieb genommen werden:

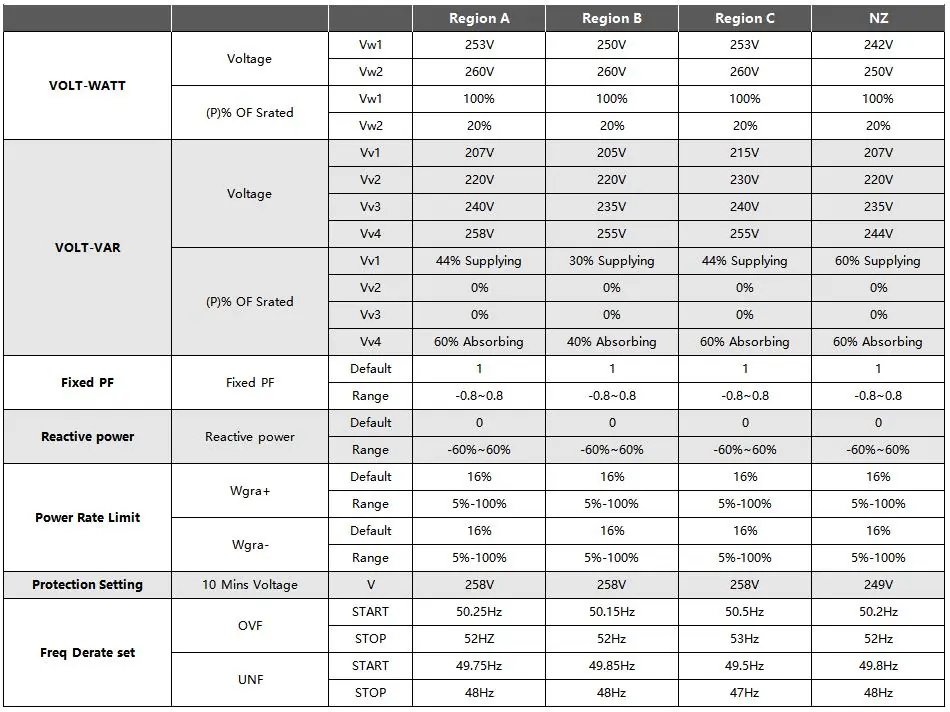

Tabelle der Netzparameter
Tabelle der Netzparameter
  1. Schalten Sie die externen AC- und DC-Schalter ein.
  2. Schalten Sie den DC-Schalter am Wechselrichter auf "ON".
  3. Folgen Sie den Anweisungen auf dem LCD-Display, um Ländercode und Sicherheitseinstellungen zu konfigurieren.
  4. Der Wechselrichter durchläuft einen Selbsttest (Waiting -> Checking -> Normal).

Bedienung

Das Bedienfeld besteht aus einem LCD-Bildschirm, einer Touch-Taste und LED-Anzeigen. Die Touch-Taste dient zur Navigation durch das Menü (kurzes Drücken für "Weiter", langes Drücken für "Eingabe").

Bedienfeld des Wechselrichters
Bedienfeld des Wechselrichters

Wartung und Fehlerbehebung

Regelmäßige Wartung umfasst die Überprüfung der Kühlrippen auf Staub, die Kontrolle der Kabel auf Beschädigungen und die Überprüfung der Sicherheitsfunktionen. Bei Fehlern zeigt das Display einen Fehlercode an. Konsultieren Sie die Alarm-Liste im Handbuch für spezifische Lösungen, wie z.B. das Trennen der PV-Verbindung bei DCI- oder GFCI-Fehlern.

Außerbetriebnahme

Trennen Sie den Wechselrichter von der DC- und AC-Quelle. Warten Sie 5 Minuten, bis sich das Gerät vollständig entladen hat, bevor Sie es demontieren.

Herstellerinformationen

Fox ESS

Markenprofil

Praktische Hilfe

Typische Probleme

DCI Fault

Warten Sie eine Minute nach der Wiederverbindung mit dem Netz. Trennen Sie PV (+) und PV (-). Nach Erlöschen der LED erneut verbinden.

GFCI Fault

Trennen Sie DC- und AC-Stecker, überprüfen Sie die Ausrüstung auf der AC-Seite und verbinden Sie das Gerät erneut.

Grid Lost Fault

Überprüfen Sie die Netzverbindung, Kabel und Schnittstellen auf Unterbrechungen.

Isolation Fault

Überprüfen Sie den Isolationswiderstand zwischen PV (+), PV (-) und Erde. Dieser muss >1 MOhm sein.

Vor der Verwendung

  • Prüfen Sie das Gerät auf Transportschäden.
  • Stellen Sie sicher, dass der Installationsort sauber, trocken und gut belüftet ist.
  • Überprüfen Sie die Netzspannung.
  • Stellen Sie sicher, dass alle DC- und AC-Schalter getrennt sind.
  • Verwenden Sie geeignete Schutzausrüstung (Handschuhe, Augenschutz).

Technische Daten in der Praxis

Max. PV array power
Maximale Leistung der PV-Anlage (14000W - 21000W je nach Modell).
MPPT voltage range
Spannungsbereich für optimalen Betrieb (60-550Vdc).

Abbildungen und Diagramme

  • Verkabelungsdiagramme für CT- und Zähleranschluss.
  • Übersicht des Bedienfelds mit LED-Anzeigen und Touch-Taste.

Modellkompatibilität

  • Nur für einphasige Netze geeignet.
  • CT oder Smart Meter erforderlich für Exportbegrenzung.
