Installationsanleitung für StarTech 1B-WALL-MOUNT-SHELF / 2B-WALL-MOUNT-SHELF Wandregal
Detaillierte Installationsanleitung für das StarTech Wandregal. Erfahren Sie alles über die Montage an Holzständer- oder Betonwänden, Gewichtsbeschränkungen und die Einrichtung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das StarTech Wandregal ist für die Montage an Holzständer-, Beton- oder Ziegelwänden konzipiert und trägt bis zu 7 kg pro Regal. S. 1, 2
Wichtigste Schritte
- Wandhalterung montieren S. 2, 3
- Glasboden einsetzen und sichern S. 3
Erste Inbetriebnahme
- Wandhalterung anbringen, dann Glasboden einsetzen und mit den Endkappen sichern. S. 2, 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 7 kg | Maximale Belastung pro Regal | S. 2 |
Wo es im PDF steht
- Produktübersicht und Lieferumfang S. 1
- Installation und Wandmontage S. 2, 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der StarTech Wandregale 1B-WALL-MOUNT-SHELF und 2B-WALL-MOUNT-SHELF. Das Produkt ist für die Montage an Holzständerwänden, massiven Betonwänden oder Ziegelwänden vorgesehen. Die maximale Tragfähigkeit beträgt 7 kg (15,4 lb) pro Regal. Stellen Sie sicher, dass die Wandstruktur das vierfache Gewicht der montierten Ausrüstung tragen kann.
Lieferumfang
Der Lieferumfang variiert je nach Modell (1B oder 2B). Zu den Hauptkomponenten gehören:
- Glasböden
- Stützhalterungen
- Wandhalterung
- Seitenabdeckungen
- Verschiedene Schrauben (M4, M5, M6)
- Wandmontageschrauben und Dübel
- Endkappen
- Montageplatten
Vorbereitung und Sicherheit
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass Sie über die notwendigen Werkzeuge verfügen:
- Kreuzschlitzschraubendreher
- Elektrische Bohrmaschine mit passenden Bohrern (4 mm für Holz, 8 mm für Beton)
- Optional: Elektronischer Balkensucher (Stud Finder), Wasserwaage und Bleistift
Sicherheitshinweise: Betreiben Sie das Produkt niemals, wenn Teile fehlen oder beschädigt sind. Überschreiten Sie nicht die Gewichtskapazität von 7 kg. Wenn Sie sich bei der Wandmontage unsicher sind, ziehen Sie einen Fachmann hinzu.
Montage an der Wand
Die Montage unterscheidet sich je nach Wandtyp:

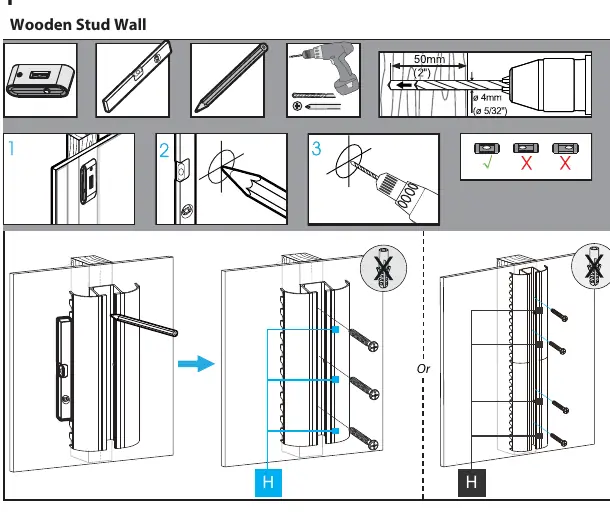

Holzständerwand
- Markieren Sie die Position der Wandhalterung mit einem Bleistift.
- Bohren Sie die Löcher vor.
- Befestigen Sie die Wandhalterung sicher mit den mitgelieferten Wandmontageschrauben.

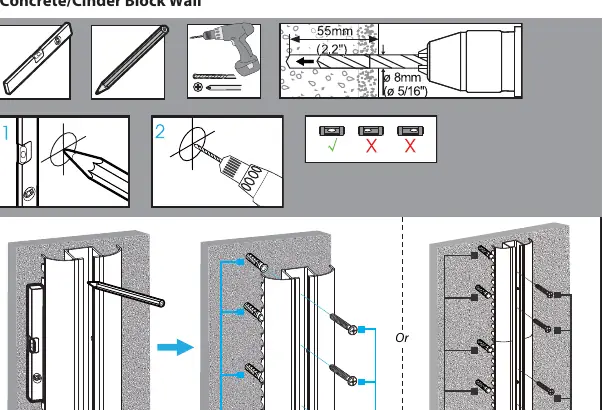

Beton- oder Ziegelwand
- Markieren Sie die Position der Wandhalterung.
- Bohren Sie Löcher mit einem 8-mm-Bohrer.
- Setzen Sie die Wanddübel ein.
- Befestigen Sie die Wandhalterung mit den Wandmontageschrauben.

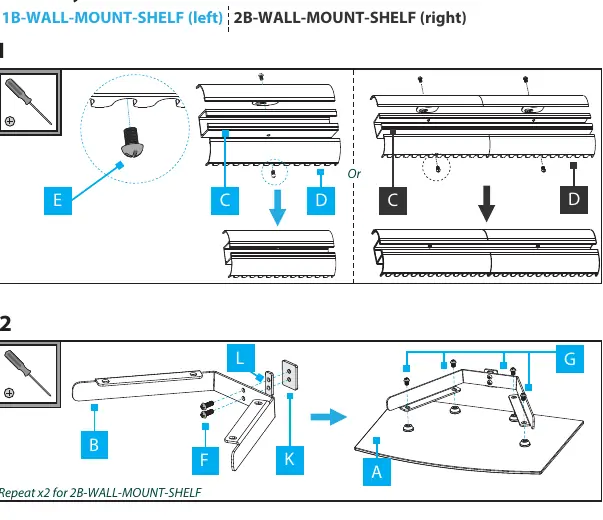

Regalmontage
- Montieren Sie die Stützhalterungen und Montageplatten an den Glasböden.
- Schieben Sie die Glasböden in die Wandhalterung.
- Stellen Sie die gewünschte Höhe ein.
- Bringen Sie die Seitenabdeckungen an der Wandhalterung an.
- Setzen Sie die Endkappen oben und unten auf die Seitenabdeckungen. Die kleinen Laschen an den Endkappen können entfernt werden, um Kabel durchzuführen.
Praktische Hilfe
Typische Probleme
Regal ist instabil
Überprüfen Sie, ob die Wandhalterung fest mit der Wandstruktur (Holzständer oder Beton) verschraubt ist.
Gewichtslimit überschritten
Das Regal ist auf maximal 7 kg ausgelegt. Entfernen Sie überschüssiges Gewicht, um Schäden oder Verletzungen zu vermeiden.
Vor der Verwendung
- Kreuzschlitzschraubendreher bereitlegen
- Wandstruktur prüfen (Holzständer, Beton oder Ziegel)
- Gewicht der zu platzierenden Geräte prüfen (max. 7 kg)
- Wasserwaage zur Ausrichtung verwenden
- Bohrergröße entsprechend der Wandbeschaffenheit wählen (4 mm für Holz, 8 mm für Beton)
Technische Daten in der Praxis
- Tragfähigkeit
- Maximal 7 kg (15,4 lb) pro Regal.
Abbildungen und Diagramme
- Die Anleitung zeigt detailliert die Montage der Wandhalterung für verschiedene Wandtypen.
- Es wird illustriert, wie die Glasböden in die Wandhalterung eingesetzt und in der Höhe verstellt werden.
Modellkompatibilität
- Nicht für Trockenbauwände ohne Holzständer geeignet.
- Die mitgelieferte Hardware ist möglicherweise nicht für alle Wandstrukturen geeignet; ggf. Fachmann konsultieren.
