Installationsanleitung für StarTech WALLMOUNTH2 2U 19-Zoll Wandhalterung für Patchpanels
Erfahren Sie, wie Sie die StarTech WALLMOUNTH2 2U Wandhalterung für Patchpanels sicher montieren und Geräte installieren. Diese Anleitung enthält Installationsschritte, Wartungshinweise und technische Spezifikationen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die StarTech WALLMOUNTH2 ist eine 2U Wandhalterung für 19-Zoll Patchpanels mit einer maximalen Traglast von 10 kg und einem schwenkbaren Seitenteil für einfachen Zugriff. S. 1
Wichtigste Schritte
- Wandhalterung an der Wand befestigen S. 1
- Patchpanel mit M6-Käfigmuttern und Schrauben montieren S. 1
Erste Inbetriebnahme
- Wandhalterung sicher an der Wand befestigen, bevor Geräte montiert werden. S. 1
Probleme und Lösungen
Zugriff auf die Rückseite des Patchpanels
Zwei M6-Schrauben lösen und das Panel wegschwenken.
S. 1, 2Wartung und Reset
- Nach dem Zugriff auf die Rückseite die zwei M6-Schrauben wieder befestigen. S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Traglast | 10 kg | Maximale Belastung | S. 1, 2 |
| Höhe | 2U | Kapazität für Patchpanels | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1, 2
Inhaltsverzeichnis

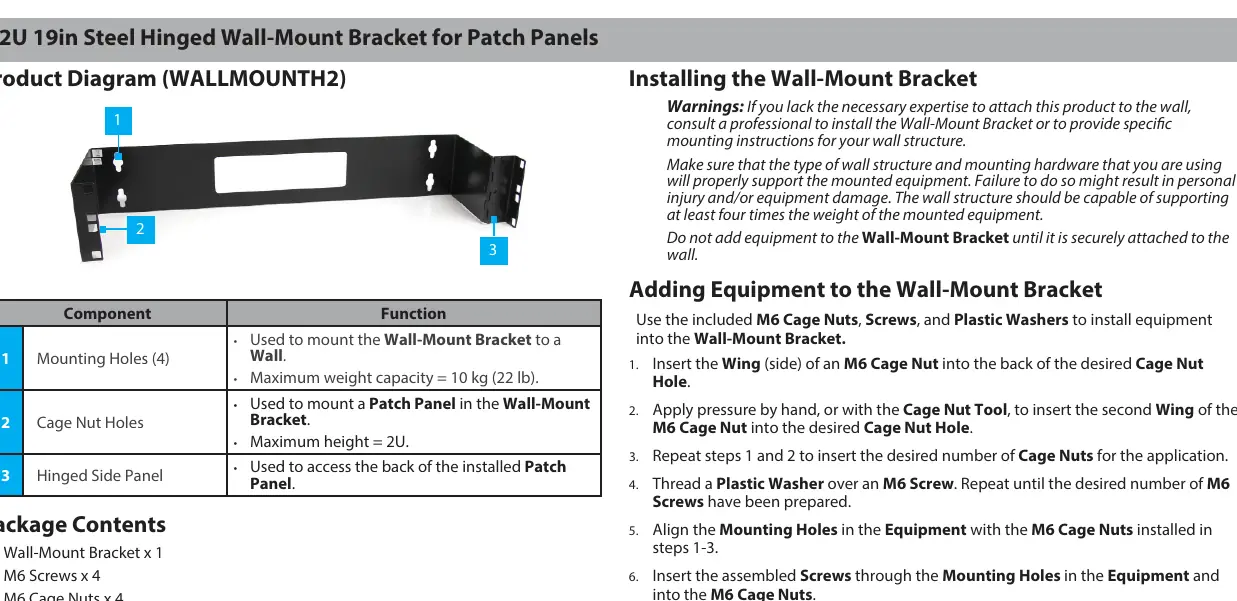

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen
Die StarTech WALLMOUNTH2 ist eine 2U Wandhalterung für 19-Zoll Patchpanels. Vor der Installation ist sicherzustellen, dass die Wandstruktur das vierfache Gewicht der montierten Ausrüstung tragen kann. Die maximale Traglast des Produkts beträgt 10 kg. Montieren Sie keine Geräte, bevor die Halterung sicher an der Wand befestigt ist.
Produktübersicht
Die Halterung besteht aus einem Wandmontageteil und einem schwenkbaren Seitenteil (Hinged Side Panel), das den Zugriff auf die Rückseite der installierten Patchpanels ermöglicht. Die Montage erfolgt über vier Befestigungslöcher.
Installation der Wandhalterung
Stellen Sie sicher, dass Sie über die notwendige Expertise verfügen oder einen Fachmann hinzuziehen. Verwenden Sie geeignetes Montagematerial für Ihre Wandbeschaffenheit, um die Tragfähigkeit zu gewährleisten.
Installation von Geräten
Verwenden Sie die mitgelieferten M6-Käfigmuttern (Cage Nuts), Schrauben und Kunststoffunterlegscheiben:
- Setzen Sie die M6-Käfigmutter in das gewünschte Loch ein (ggf. mit einem Käfigmutter-Werkzeug).
- Schieben Sie eine Kunststoffunterlegscheibe auf eine M6-Schraube.
- Richten Sie die Montagelöcher des Geräts an den installierten Käfigmuttern aus.
- Führen Sie die Schrauben durch die Löcher und ziehen Sie diese mit einem Kreuzschlitzschraubendreher fest.
Wartung und Zugriff
Um auf die Rückseite eines installierten Patchpanels zuzugreifen:
- Stützen Sie das Gewicht des Patchpanels ab.
- Lösen Sie die zwei M6-Schrauben auf der Seite, die nicht mit dem Scharnier verbunden ist.
- Schwenken Sie das Patchpanel vorsichtig von der Wandhalterung weg.
- Nach Abschluss der Arbeiten das Panel wieder in die Ausgangsposition bringen und die Schrauben wieder befestigen.
Technische Daten
- Modell: WALLMOUNTH2
- Höhe: 2U
- Maximale Traglast: 10 kg (22 lb)
- Material: Stahl
Sicherheitshinweise
Überlasten Sie das Produkt nicht, da dies zu Verletzungen oder Sachschäden führen kann. Stellen Sie sicher, dass die Montagefläche das kombinierte Gewicht der Ausrüstung und der Halterung sicher tragen kann.
Praktische Hilfe
Typische Probleme
Gerät ist zu schwer für die Halterung
Die maximale Traglast von 10 kg darf nicht überschritten werden.
Schwieriger Zugriff auf die Rückseite des Patchpanels
Lösen Sie die zwei M6-Schrauben auf der nicht scharnierten Seite, um das Panel wegzuschwenken.
Vor der Verwendung
- Wandbeschaffenheit prüfen (muss 4x das Gewicht tragen)
- Kreuzschlitzschraubendreher bereithalten
- Optional: Käfigmutter-Werkzeug bereithalten
- Gewicht der zu montierenden Geräte prüfen (max. 10 kg)
Abbildungen und Diagramme
- Die Halterung verfügt über 4 Befestigungslöcher für die Wandmontage.
- Das schwenkbare Seitenteil ermöglicht den Zugriff auf die Rückseite der installierten Geräte.
Modellkompatibilität
- Geeignet für 19-Zoll Patchpanels mit einer Höhe von 2U.
