Bedienungsanleitung für höhenverstellbaren mobilen TV-Wagen...

Wichtige Informationen aus der Anleitung

Der StarTech 1110C-MOBILE-TV-CART ist ein höhenverstellbarer TV-Wagen für den Innenbereich. Bitte beachten Sie folgende wichtige Punkte:

• Zwei-Personen-Montage: Der Aufbau und die Installation des Fernsehers erfordern zwingend zwei Personen.
• Gewichtsbeschränkungen: Die maximale Tragkraft für den TV beträgt 100 kg. Die Kamera- und Multimedia-Ablagen dürfen mit jeweils maximal 5 kg belastet werden.
• Sicherheit: Das Produkt enthält einen Federmechanismus (Stored Energy Hazard). Seien Sie vorsichtig bei der Handhabung. Achten Sie auf Quetschgefahren bei der Höhenverstellung.
• Untergrund: Nicht über Kabel oder unebene Flächen bewegen. Vor dem Bewegen die Bremsen der Rollen lösen.

Produktbeschreibung

Der TV-Wagen besteht aus einer stabilen Basis mit Rollen, zwei höhenverstellbaren Säulen, einer Montageplatte für den Fernseher sowie Ablagen für Kameras und Multimedia-Geräte. Die Höhe des TV-Mounts lässt sich bequem über eine Kurbel einstellen.

Montage

Der Aufbau erfolgt in mehreren Schritten:

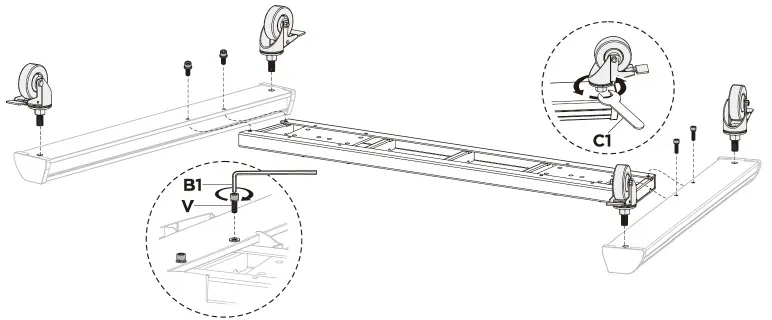

1. Basis und Rollen: Montieren Sie die Beine an die Basis und befestigen Sie die Rollen.
2. Säulen: Verbinden Sie die linke und rechte Säule mit der Verbindungsstange und setzen Sie diese in die Basis ein.
3. Montageplatte: Befestigen Sie die Montageplatte an den Säulen.
4. Ablagen: Installieren Sie die untere und obere Ablage an den Säulen.

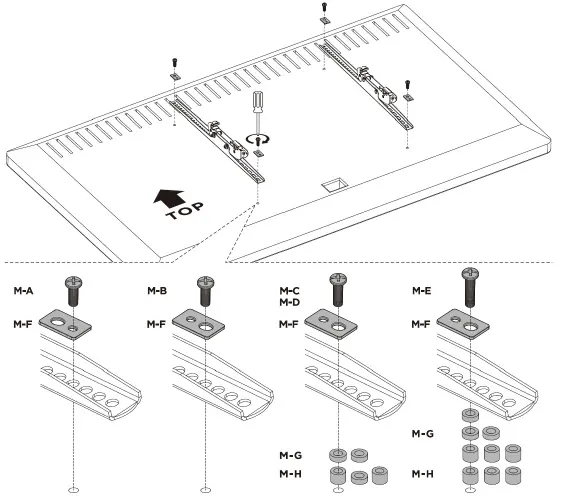

5. TV-Halterung: Montieren Sie die TV-Halterungen an der Rückseite Ihres Fernsehers unter Verwendung der passenden Schrauben und Abstandshalter.

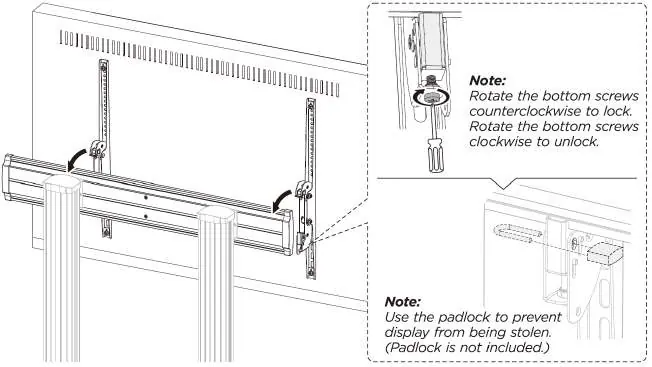

6. TV-Montage: Hängen Sie den Fernseher mit zwei Personen in die Montageplatte ein und sichern Sie ihn mit den unteren Schrauben.

Bedienung

Höhenverstellung: Um die Höhe des TV-Mounts zu ändern, entfernen Sie die Sicherungsschraube an der Kurbel. Drehen Sie die Kurbel, um den TV auf die gewünschte Höhe zu bringen. Setzen Sie die Sicherungsschraube nach der Einstellung wieder ein.

Neigungswinkel: Der Wagen ermöglicht eine werkzeuglose Neigung des Fernsehers. Halten Sie den TV an den horizontalen Kanten fest, um den Winkel anzupassen.

Bewegen des Wagens: Stellen Sie sicher, dass alle Kabel entfernt sind und die Bremsen der Rollen gelöst sind. Bewegen Sie den Wagen immer mit zwei Personen.

Wartung und Sicherheit

Überprüfen Sie regelmäßig, ob alle Schrauben fest sitzen und die TV-Halterungen sicher an der Montageplatte befestigt sind. Verwenden Sie das Produkt nur in Innenräumen. Bei Widerstand während des Festziehens von Schrauben sofort aufhören, um Schäden zu vermeiden.
