Kurzanleitung für StarTech 164B-USBC-MULTIPORT USB-C Multiport-Adapter

Erfahren Sie, wie Sie den StarTech 164B-USBC-MULTIPORT USB-C 5-in-1 Multiport-Adapter anschließen und nutzen. Diese Kurzanleitung enthält Details zu Anschlüssen, Systemanforderungen und Installationsschritten.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der StarTech 164B-USBC-MULTIPORT wird durch Anschließen des integrierten USB-C-Kabels an einen DP Alt Mode-fähigen USB-C-Anschluss des Computers installiert. Er bietet HDMI-Videoausgabe, USB-Datenanschlüsse und 140W Power Delivery-Passthrough. S. 1

Wichtigste Schritte

  • Installation des Adapters S. 1

Erste Inbetriebnahme

  • Verbinden Sie das USB-C-Kabel mit dem Computer. Das System erkennt den Adapter automatisch. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
HDMI 4K 60Hz Maximale Videoauflösung S. 1
Power Delivery 140W Maximale Ladeleistung S. 1

Wo es im PDF steht

  • Kurzanleitung S. 1
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Der StarTech 164B-USBC-MULTIPORT ist ein 5-in-1 USB-C-Multiport-Adapter, der HDMI-Videoausgabe, USB-Datenübertragung und Power Delivery-Passthrough ermöglicht. Um den Adapter erfolgreich zu nutzen, muss der USB-C-Anschluss Ihres Host-Computers sowohl Power Delivery (für das Laden des Hosts) als auch den DP Alt Mode (für die Videoausgabe) unterstützen.

Anschlüsse und Funktionen

Der Adapter verfügt über folgende Anschlüsse:

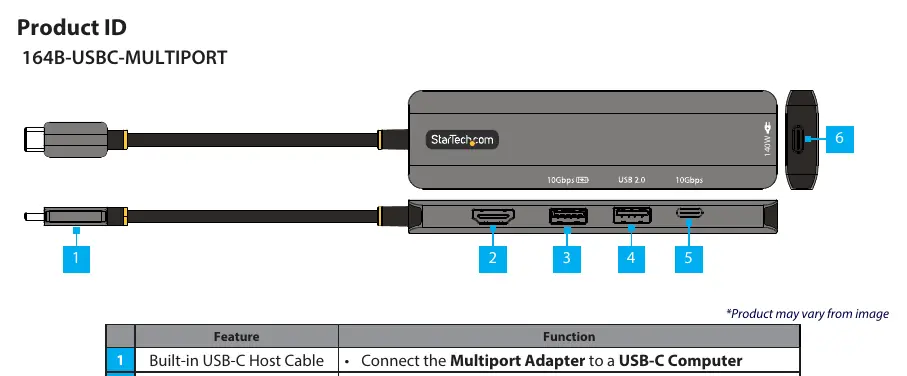

Diagramm der Anschlüsse und Funktionen des Multiport-Adapters
Diagramm der Anschlüsse und Funktionen des Multiport-Adapters
  • Integriertes USB-C-Host-Kabel: Zum Anschluss an den Computer.
  • HDMI-Ausgang: Unterstützt den Anschluss an ein HDMI-Display.
  • USB-A 10Gbps-Anschluss: Unterstützt USB 10Gbps und Battery Charge 1.2.
  • USB-A 2.0-Anschluss: Unterstützt USB 480Mbps.
  • USB-C-Datenanschluss: Unterstützt USB 10Gbps.
  • USB-C Power Delivery-Passthrough-Anschluss: Unterstützt bis zu 140W Power Delivery-Passthrough.

Installation

  1. Verbinden Sie das integrierte USB-C-Host-Kabel des Adapters mit einem DP Alt Mode-fähigen USB-C-Anschluss an Ihrem Computer. Das Betriebssystem erkennt den Adapter automatisch.
  2. Schließen Sie ein HDMI-Kabel (separat erhältlich) vom HDMI-Ausgang des Adapters an den HDMI-Eingang Ihres Displays an.
  3. Verbinden Sie Ihre USB-Peripheriegeräte mit den entsprechenden USB-A- oder USB-C-Anschlüssen am Adapter.
  4. Um den Host-Computer aufzuladen, verbinden Sie ein USB-C-Netzteil (separat erhältlich) mit dem USB-C Power Delivery-Passthrough-Anschluss am Adapter.

Praktische Hilfe

Typische Probleme

Keine Videoausgabe auf dem Monitor

Stellen Sie sicher, dass der USB-C-Anschluss Ihres Computers den DP Alt Mode (DisplayPort Alternate Mode) unterstützt.

Host-Computer wird nicht geladen

Stellen Sie sicher, dass der USB-C-Anschluss Ihres Computers Power Delivery unterstützt und ein geeignetes USB-C-Netzteil am Passthrough-Port angeschlossen ist.

Vor der Verwendung

  • Computer mit verfügbarem USB-C-Anschluss
  • USB-C-Anschluss muss Power Delivery unterstützen (für Ladefunktion)
  • USB-C-Anschluss muss DP Alt Mode unterstützen (für Videoausgabe)
  • HDMI-Kabel für den Monitor
  • USB-C-Netzteil für Power Delivery (optional)
