StarTech USB-A auf RS232 DB9 Seriell-Adapter - Anleitung

Schnellstartanleitung für den StarTech USB-A auf RS232 DB9 Seriell-Adapter. Erfahren Sie, wie Sie Treiber installieren, das Gerät anschließen und die Verbindung unter Windows oder macOS überprüfen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Adapter wird in der Regel automatisch erkannt. Falls nicht, laden Sie den Treiber von der StarTech-Website herunter, führen Sie das Setup aus und verbinden Sie das Gerät mit einem USB-A-Port. S. 1

Wichtigste Schritte

  • Treiber manuell installieren S. 1
  • Verbindung prüfen S. 2

Probleme und Lösungen

Treiberinstallation schlägt fehl

Manuelles Herunterladen und Ausführen der Setup-Datei für das spezifische Betriebssystem.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Pin 1 DCD Data Carrier Detect S. 1
Pin 2 RXD Receive Data S. 1
Pin 3 TXD Transmit Data S. 1
Pin 4 DTR Data Terminal Ready S. 1
Pin 5 GND S. 1

Wo es im PDF steht

  • Schnellstartanleitung S. 1
  • Installation und Konformität S. 2
Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme des StarTech USB-A auf RS232 DB9 Seriell-Adapters. Das Gerät ist für den Anschluss serieller Peripheriegeräte an einen Computer mit USB-A-Anschluss konzipiert. Die Treiberinstallation erfolgt in den meisten Betriebssystemen automatisch. Sollte dies nicht der Fall sein, müssen die Treiber manuell von der StarTech-Website heruntergeladen werden.

Lieferumfang

  • 1x USB auf Seriell-Adapter
  • 2x DB9-Muttern
  • 1x Schnellstartanleitung

Komponenten und LED-Anzeigen

  • Serial Port DB9: Zum Anschluss an ein serielles Peripheriegerät.
  • DB9-Schrauben: Zur Sicherung des Anschlusses.
  • LED-Anzeigen:
    • Datenempfang (Grün): Blinkt bei Aktivität.
    • Datensendung (Gelb): Blinkt bei Aktivität.
    • USB-LED (Blau): Leuchtet dauerhaft, wenn der Treiber installiert und die USB-Verbindung hergestellt ist.

Installation und Treiber

Falls die automatische Installation fehlschlägt, folgen Sie diesen Schritten:

  1. Besuchen Sie die StarTech-Website für Ihr spezifisches Produktmodell.
  2. Navigieren Sie zum Tab Drivers/Downloads und laden Sie das passende Treiberpaket herunter.
  3. Windows: Entpacken Sie die Datei, führen Sie die Setup-Datei im Windows-Ordner aus und folgen Sie den Anweisungen.
  4. macOS: Öffnen Sie die heruntergeladene Datei, navigieren Sie zum Ordner Ihrer macOS-Version und führen Sie die Installer-Datei aus.
  5. Verbinden Sie den Adapter nach Abschluss der Installation mit einem freien USB-A-Port.

Überprüfung der Installation

Windows: Öffnen Sie den Geräte-Manager, suchen Sie unter Anschlüsse (COM & LPT) nach dem COM-Port und prüfen Sie in den Eigenschaften, ob der Treiber korrekt funktioniert.

macOS: Öffnen Sie die Systeminformationen, erweitern Sie den Bereich Hardware und klicken Sie auf USB, um zu bestätigen, dass der COM-Port in der Liste erscheint.

Pinbelegung (RS-232)

Der DB9-Anschluss folgt der Standard-RS-232-Belegung:

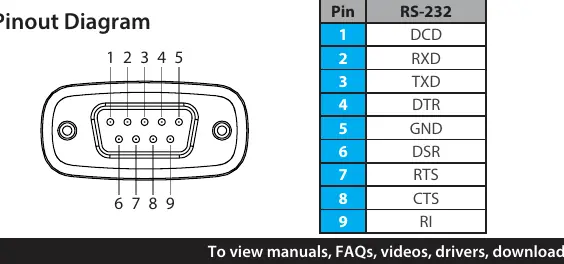

Pinbelegung des DB9-Anschlusses
Pinbelegung des DB9-Anschlusses
  • Pin 1: DCD
  • Pin 2: RXD
  • Pin 3: TXD
  • Pin 4: DTR
  • Pin 5: GND
  • Pin 6: DSR
  • Pin 7: RTS
  • Pin 8: CTS
  • Pin 9: RI

Praktische Hilfe

Typische Probleme

Treiber wird nicht automatisch installiert

Laden Sie das Treiberpaket manuell von der StarTech-Support-Website für Ihr spezifisches Modell herunter und führen Sie die Setup-Datei aus.

COM-Port wird nicht erkannt

Überprüfen Sie im Geräte-Manager (Windows) oder unter Systeminformationen (macOS), ob das Gerät unter den Anschlüssen gelistet ist.

Vor der Verwendung

  • Stellen Sie sicher, dass ein freier USB-A-Anschluss am Computer verfügbar ist.
  • Prüfen Sie, ob eine Internetverbindung für den eventuellen manuellen Treiber-Download besteht.
  • Stellen Sie sicher, dass das serielle Peripheriegerät korrekt mit dem DB9-Port verbunden ist.

Abbildungen und Diagramme

  • Das Pinout-Diagramm zeigt die 9 Pins des DB9-Anschlusses und deren RS-232-Funktion (DCD, RXD, TXD, DTR, GND, DSR, RTS, CTS, RI).

Modellkompatibilität

  • Erfordert einen Computer mit USB-A-Anschluss.
  • Kompatibel mit gängigen Betriebssystemen (Windows, macOS).
