Bedienungsanleitung für Solinst 415 12V Tauchpumpe

Erfahren Sie, wie Sie die Solinst 415 12V Tauchpumpe sicher installieren, bedienen und warten. Detaillierte Anleitungen zur Fehlerbehebung, Durchflussregelung und zum Anschluss an die Stromversorgung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Solinst 415 12V Tauchpumpe ist ausschließlich für die Grundwasserprobenahme konzipiert. Der Controller ist wasserabweisend, aber nicht wasserdicht und darf nicht untergetaucht werden. Betreiben Sie die Pumpe niemals trocken, da dies den Motor beschädigt. Achten Sie darauf, die Lüftungsschlitze des Controllers während des Betriebs nicht zu blockieren.

Installation und Inbetriebnahme

Stellen Sie sicher, dass der Controller ausgeschaltet ist (Regler auf '0'), bevor Sie Anschlüsse vornehmen.

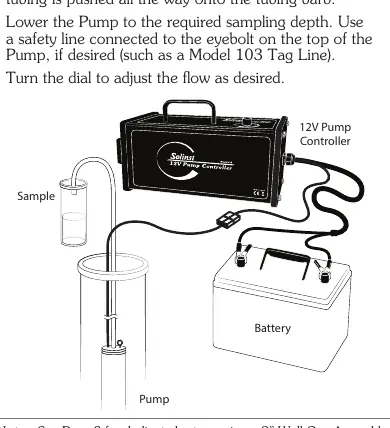

Anschlussdiagramm der 12V Tauchpumpe
Anschlussdiagramm der 12V Tauchpumpe
  1. Verbinden Sie die schwarze Klemme mit dem Minuspol (-) und die rote Klemme mit dem Pluspol (+) einer 12V DC Stromquelle (z. B. Autobatterie).
  2. Verbinden Sie das Pumpenkabel mit dem Kabel des Controllers.
  3. Befestigen Sie den 3/8" Schlauch sicher am Pumpenauslass.
  4. Lassen Sie die Pumpe auf die gewünschte Tiefe ab. Verwenden Sie bei Bedarf ein Sicherungsseil an der Öse der Pumpe.

Betrieb und Durchflussregelung

Der Controller verfügt über einen Drehregler zur Steuerung der Durchflussrate:

  • Einschalten: Drehen Sie den Regler im Uhrzeigersinn.
  • Durchfluss anpassen: Erhöhen Sie die Einstellung (bis 10), um die Spannung und damit die Pumpgeschwindigkeit zu erhöhen. Drehen Sie gegen den Uhrzeigersinn, um den Durchfluss zu verringern.
  • Ausschalten: Stellen Sie den Regler auf '0'.

Fehlerbehebung und LED-Anzeigen

Der Controller zeigt den Status über eine LED an:

LED-Statusanzeigen
LED-Statusanzeigen
  • Grün (blinkend): Pumpe läuft mit maximaler Rate.
  • Gelb (langsam blinkend): Batterie aufladen (Niederspannung).
  • Gelb (schnell blinkend): Spannung zu hoch.
  • Rot (leuchtend): Pumpe stoppen, Service erforderlich.
  • Rot (langsam blinkend): Controller benötigt Abkühlung.
  • Rot (schnell blinkend): Pumpe getrennt.

Bei einem Fehlerzustand (rote LED) schalten Sie den Controller aus, warten 10 Sekunden und schalten ihn wieder ein. Bei ausgelöstem Schutzschalter (Knopf herausgesprungen) stellen Sie den Regler auf '0' und drücken den Knopf wieder hinein.

Wartung und Dekontamination

Zerlegen Sie die Pumpe nicht vollständig. Zur Dekontamination:

  1. Schrauben Sie den Einlass oder Filter ab.
  2. Waschen Sie die Pumpe mit phosphatfreier Seife.
  3. Spülen Sie gründlich mit deionisiertem Wasser und trocknen Sie die Pumpe.
  4. Bringen Sie den Einlass oder einen neuen Filter wieder an.

Zubehör und Montage

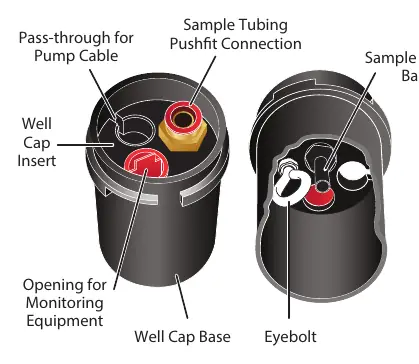

Die Pumpe kann mit einem optionalen Einwegfilter zum Schutz vor Sedimenten ausgestattet werden. Für 2-Zoll-Brunnen ist eine spezielle Brunnenkappen-Baugruppe (Well Cap Assembly) erhältlich, die eine sichere Befestigung und Durchführung der Kabel ermöglicht.

2-Zoll Brunnenkappen-Baugruppe
2-Zoll Brunnenkappen-Baugruppe

Praktische Hilfe

Typische Probleme

Pumpe läuft nicht

Prüfen Sie, ob die Pumpe untergetaucht ist, die Polarität der Batterieklemmen korrekt ist und der Schutzschalter nicht ausgelöst hat.

LED blinkt gelb

Die Batteriespannung ist zu niedrig. Laden Sie die Batterie auf.

LED leuchtet rot

Fehlerzustand. Schalten Sie den Controller aus, warten Sie 10 Sekunden und starten Sie neu.

Schutzschalter löst aus

Die Stromstärke übersteigt 50 Ampere. Stellen Sie den Regler auf '0', drücken Sie den Reset-Knopf und starten Sie erneut.

Vor der Verwendung

  • Batterie auf 12V DC prüfen (mind. 12,5V empfohlen).
  • Sicherstellen, dass die Pumpe vollständig untergetaucht ist.
  • Polarität der Batterieklemmen prüfen (Rot +, Schwarz -).
  • Durchflussregler auf '0' stellen.
  • Schlauch sicher am Pumpenauslass befestigen.

Technische Daten in der Praxis

Durchflussregler
Einstellen der Pumpgeschwindigkeit (0-10).
Schutzschalter
Sicherheitsmechanismus, der bei über 50 Ampere auslöst.

Abbildungen und Diagramme

  • Anschlussdiagramm: Zeigt die Verbindung zwischen Pumpe, Controller und Batterie.
  • LED-Anzeige: Erläutert den Status der Pumpe basierend auf den Lichtsignalen.

Modellkompatibilität

  • Nur für Grundwasserprobenahme geeignet.
  • Nicht für brennbare Flüssigkeiten verwenden.
  • Nur mit Solinst 415 Controller verwenden.
