Bedienungsanleitung für RIDGID Dual Suction Tauchpumpe 1000RSDS, 500RSDS, 330RSDS
Erfahren Sie, wie Sie die RIDGID Dual Suction Tauchpumpe (Modelle 1000RSDS, 500RSDS, 330RSDS) sicher installieren, betreiben und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Installationsschritte für das Pumpenbecken...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die RIDGID Dual Suction Tauchpumpen der Modelle 1000RSDS, 500RSDS und 330RSDS. Die Pumpen sind für die Entwässerung von Kellern und das Entfernen von Grundwasser aus Pumpensümpfen konzipiert. Sie sind ausschließlich für den Innenbereich und zum Pumpen von klarem Wasser bestimmt. Der Betrieb mit brennbaren Flüssigkeiten, Trinkwasser oder tragbaren Generatoren ist nicht zulässig.
Sicherheitshinweise
- Stromschlaggefahr: Die Pumpe muss an eine ordnungsgemäß geerdete Steckdose mit Fehlerstrom-Schutzschalter (GFCI) angeschlossen werden.
- Verwenden Sie keine Verlängerungskabel oder Überspannungsschutzgeräte.
- Trennen Sie die Pumpe immer von der Stromversorgung, bevor Sie Installations-, Wartungs- oder Einstellungsarbeiten durchführen.
- Berühren Sie die Pumpe nicht mit nassen Händen oder wenn Sie auf feuchtem Boden stehen, während sie eingesteckt ist.
- Installieren Sie die Pumpe nicht im Freien, da dies zu Gefahren führen und die Garantie ungültig machen kann.
Installation
Die Installation muss gemäß den örtlichen Vorschriften erfolgen:
- Reinigen Sie das Becken von allen Ablagerungen.
- Stellen Sie die Pumpe auf eine feste, ebene Oberfläche (kein loser Kies oder Erde; ggf. einen Ziegelstein unterlegen).
- Verwenden Sie starre Verrohrungen und Fittings, um die Pumpe zu sichern und Bewegungen zu minimieren.
- Installieren Sie ein Rückschlagventil, um den Rückfluss von Wasser zu verhindern.

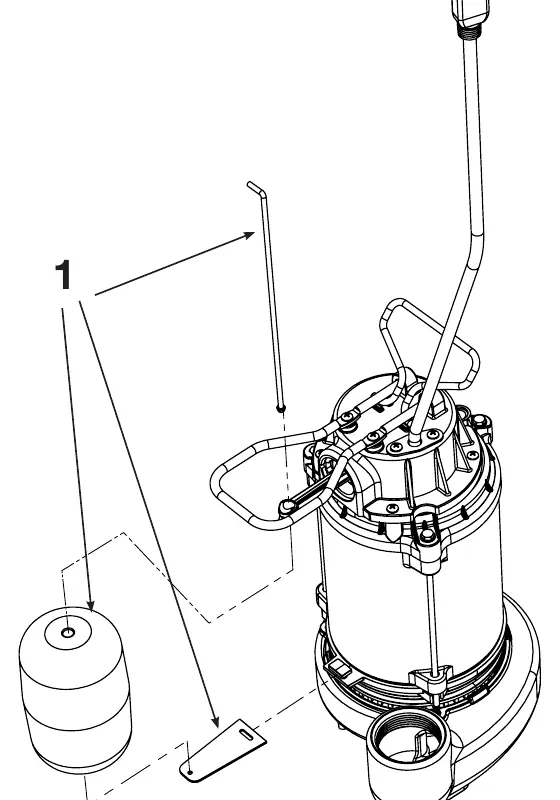

- Stellen Sie sicher, dass der Schwimmerschalter mindestens 2,5 cm (1 Zoll) Abstand zur Beckenwand hat und sich frei bewegen kann.
- Sichern Sie das Netzkabel mit Kabelbindern am Abflussrohr, um ein Verheddern des Schalters zu vermeiden.
- Testen Sie den Betrieb der Pumpe nach der Installation über mehrere Zyklen.
Wartung
Eine regelmäßige Wartung ist entscheidend für die Lebensdauer der Pumpe:
- Inspektion: Überprüfen Sie die Pumpe 3-4 Mal pro Jahr auf Bewegungen oder Ablagerungen am Schwimmerschalter.
- Reinigung: Entfernen Sie Ablagerungen, die den Betrieb des Schalters behindern könnten.
- Positionierung: Stellen Sie sicher, dass die Pumpe aufrecht steht. Vibrationen können dazu führen, dass sie kippt und den Schwimmerschalter blockiert.
- Funktionstest: Gießen Sie einen Eimer Wasser in das Becken, um sicherzustellen, dass die Pumpe automatisch startet und das Wasser abpumpt.
Fehlerbehebung
Bei Problemen prüfen Sie folgende Punkte:
- Pumpe startet nicht: Wasserstand zu niedrig, Sicherung/Leitungsschutzschalter ausgelöst, Schwimmerschalter blockiert oder Einlass verstopft.
- Pumpe schaltet zu oft ein/aus: Rückfluss aus der Druckleitung (Rückschlagventil prüfen), Schwimmerschalter defekt.
- Pumpe läuft, fördert aber kein Wasser: Einlass verstopft, Laufrad defekt, Rückschlagventil falsch installiert oder Absperrventil geschlossen.
Praktische Hilfe
Typische Probleme
Pumpe startet nicht
Wasserstand prüfen (muss hoch genug sein), Sicherung/GFCI prüfen, Schwimmerschalter auf Blockaden untersuchen.
Pumpe schaltet zu oft ein/aus
Rückschlagventil auf korrekte Funktion prüfen; Wasser fließt möglicherweise aus der Druckleitung zurück.
Pumpe läuft, fördert aber kein Wasser
Einlass auf Verstopfungen prüfen, Rückschlagventil auf korrekte Einbaurichtung prüfen, Absperrventil öffnen.
Pumpe schaltet unabhängig vom Schalter ab (thermischer Überlastschutz)
Pumpe abkühlen lassen, Hindernisse in der Druckleitung entfernen, Spannung prüfen.
Vor der Verwendung
- Becken von Ablagerungen reinigen
- Starre Verrohrung verwenden (keine flexiblen Schläuche)
- Rückschlagventil installieren
- GFCI-Steckdose sicherstellen
- Schwimmerschalter auf Freigängigkeit prüfen
- Pumpe auf festem, ebenem Untergrund platzieren
Technische Daten in der Praxis
- 15 A (minimum)
- Mindestabsicherung des Stromkreises.
- On Level (ca. 9 Zoll / 23 cm)
- Wasserstand, bei dem die Pumpe automatisch startet.
- Off Level (ca. 4 Zoll / 10 cm)
- Wasserstand, bei dem die Pumpe automatisch abschaltet.
Abbildungen und Diagramme

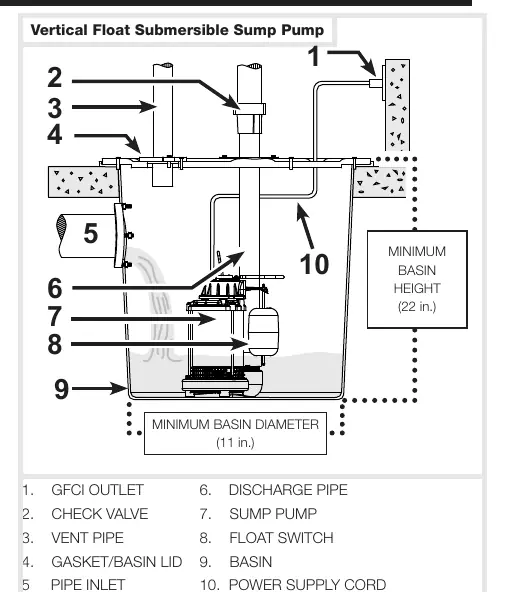

- Die Abbildung zeigt die typische Installation im Pumpensumpf mit den Komponenten: GFCI-Steckdose, Rückschlagventil, Entlüftungsrohr, Schwimmerschalter und Pumpe.
Modellkompatibilität
- Nur für klares Wasser geeignet.
- Nicht für brennbare Flüssigkeiten oder Trinkwasser verwenden.
- Nicht mit tragbaren Generatoren betreiben.
