Bedienungsanleitung für Grundfos SEG Abwasserpumpe

Wichtige Informationen aus der Anleitung

Die Grundfos SEG ist eine leistungsstarke Abwasser- und Schmutzwasserpumpe mit integriertem Schneidwerk. Diese Anleitung deckt die Installation, den elektrischen Anschluss, die Inbetriebnahme sowie die Wartung ab. Vor der Installation ist sicherzustellen, dass die Pumpe für den vorgesehenen Einsatzort (z. B. explosionsgefährdete Bereiche) geeignet ist und die örtlichen Vorschriften eingehalten werden.

Beschreibung

Die Pumpe ist für das Fördern von Abwasser aus Toiletten, Restaurants und Hotels konzipiert. Sie kann sowohl stationär mit automatischer Kupplung als auch frei aufgestellt betrieben werden. Die Pumpe verfügt über ein Schneidwerk, das Feststoffe zerkleinert, um den Transport durch relativ kleine Rohrleitungen zu ermöglichen.

Installation

Die Pumpe kann auf zwei Arten installiert werden:

• Stationäre Installation mit automatischer Kupplung: Erleichtert Wartungsarbeiten, da die Pumpe ohne Entleerung des Schachtes herausgezogen werden kann.
• Frei aufgestellte Installation: Die Pumpe steht frei auf dem Boden des Schachtes.

Bei der Installation ist darauf zu achten, dass die Pumpe vertikal steht und das Kabel nicht geknickt oder eingeklemmt wird.

Elektrischer Anschluss

Der elektrische Anschluss muss gemäß den geltenden Normen und örtlichen Vorschriften durch qualifiziertes Personal erfolgen. Die Pumpe muss an einen externen Hauptschalter angeschlossen werden. Bei explosionsgeschützten Modellen sind spezielle Anforderungen an die Schutzeinrichtungen zu beachten. Die korrekte Drehrichtung des Motors muss vor der Inbetriebnahme überprüft werden.

Inbetriebnahme

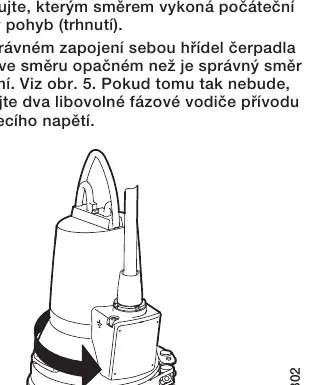

Vor dem Starten der Pumpe müssen die Sicherungen überprüft und die Pumpe ggf. entlüftet werden. Bei der ersten Inbetriebnahme ist die Drehrichtung zu prüfen: Die Pumpe kurz starten und die Förderleistung beobachten. Bei falscher Drehrichtung zwei Phasen am Anschlusskabel tauschen.

Wartung und Service

Regelmäßige Wartung ist für den sicheren Betrieb unerlässlich. Dazu gehören:

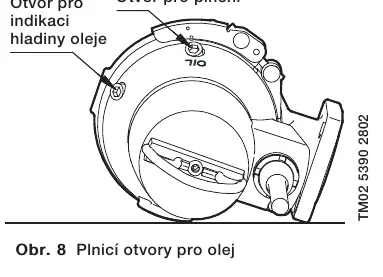

• Ölwechsel: Nach 3000 Betriebsstunden oder einmal jährlich.
• Schneidwerk: Überprüfung auf Verschleiß und Reinigung.
• Kabel und Dichtungen: Regelmäßige Kontrolle auf Beschädigungen und Dichtheit.

Arbeiten an der Hydraulik dürfen nur von Grundfos oder autorisierten Servicewerkstätten durchgeführt werden.

Fehlerbehebung

Bei Betriebsstörungen wie nicht startendem Motor oder mangelnder Förderleistung sind zunächst die Stromversorgung, Sicherungen, Füllstandsschalter und das Schneidwerk auf Blockaden zu prüfen. Bei blockiertem Schneidwerk muss dieses gereinigt oder ggf. ausgetauscht werden.

Technische Daten

Die Pumpe ist für eine maximale Medientemperatur von 40°C (kurzzeitig bis 60°C) ausgelegt. Die Schutzart beträgt IP68. Die Pumpe ist für den Dauerbetrieb (S1) oder aussetzenden Betrieb (S3) geeignet, abhängig von der Eintauchtiefe und den Betriebsbedingungen.
