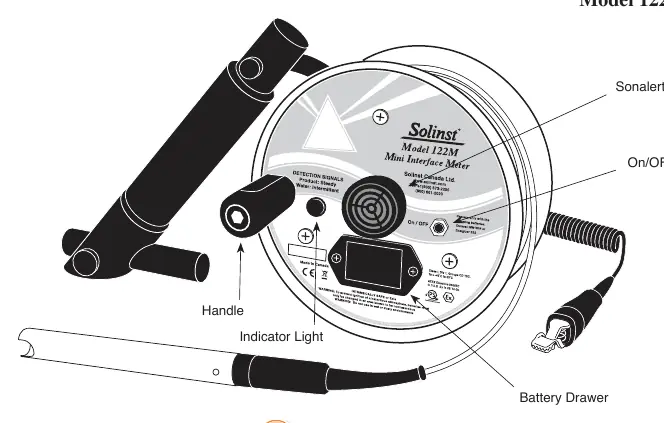

Bedienungsanleitung für Solinst 122M Mini Interface Meter

Wichtige Informationen aus der Anleitung

Das Solinst 122M Mini Interface Meter ist ein präzises Messgerät zur Bestimmung von Flüssigkeitsständen in Brunnen. Sicherheitshinweis: Erden Sie das Gerät vor der Verwendung immer, indem Sie das Erdungskabel an das Metallgehäuse des Brunnens oder einen geeigneten Erdungsstab anschließen, um Explosionsgefahren durch entflammbare Gase zu vermeiden. Das Gerät schaltet sich nach 10 Minuten automatisch ab, um die Batterie zu schonen.

Funktionsprinzip

Das Gerät verwendet eine 5/8 Zoll (16 mm) Sonde und ein laser-markiertes PVDF-Kabel. Ein Infrarot-Schaltkreis erkennt Flüssigkeiten, während ein Leitfähigkeitsschaltkreis zwischen leitfähigen Flüssigkeiten (Wasser) und nicht-leitfähigen Flüssigkeiten (LNAPL oder DNAPL) unterscheidet.

Geräteprüfung

Drücken Sie die 'On/OFF'-Taste. Ein kurzer Ton und ein rotes Licht bestätigen, dass das Gerät funktionsbereit ist. Wenn die Töne schwach werden, sollte die Batterie ersetzt werden.

Feldmessungen

1. Schalten Sie das Gerät ein.
2. Führen Sie die Sonde in den Brunnen ein. Wenn eine Bandführung (Tape Guide) verwendet wird, legen Sie das Kabel in die Nut.
3. Messungen werden am V-Ausschnitt der Bandführung abgelesen. Denken Sie daran, 2/10 Fuß oder 6,0 cm abzuziehen.
4. Ein konstanter Ton und Licht signalisieren eine nicht-leitende Flüssigkeit (z. B. Produkt). Ein unterbrochener Ton und Licht signalisieren eine leitende Flüssigkeit (z. B. Wasser).
5. Für schwimmende Produkte (LNAPL) messen Sie die Luft/Produkt-Grenzfläche beim Absenken.
6. Die Grenzfläche zwischen LNAPL und Wasser wird beim langsamen Hochziehen der Sonde gemessen.
7. Um sinkende Produkte (DNAPL) zu bestimmen, senken Sie die Sonde weiter ab, bis ein konstantes Signal ertönt.
8. Wenn das Kabel schlaff wird, ist der Boden des Brunnens erreicht.

Reinigung und Wartung

Reinigen Sie das Kabel nach jedem Gebrauch und spulen Sie es vorsichtig auf. Die Sonde sollte wie folgt gereinigt werden:

• Waschen Sie die Sonde gründlich mit einem nicht scheuernden, milden Reinigungsmittel. Verwenden Sie KEINE LÖSUNGSMITTEL.
• Verwenden Sie ein weiches Tuch um die Stifte und das Prisma an der Sondenspitze, um Produktreste zu entfernen.
• Verwenden Sie lauwarmes Wasser, kein heißes Wasser, um Schäden an der Sonde zu vermeiden.
• Spülen Sie die Sonde mit destilliertem Wasser ab und wischen Sie sie trocken.

Batteriewechsel

Drücken Sie das Batteriefach hinein und nach oben, um es herauszuziehen. Ersetzen Sie die Batterie durch eine 9-Volt-Alkalibatterie. Achten Sie auf die korrekte Polarität, da eine Verpolung die Sonde beschädigen kann.

Allgemeine Tipps

• Reinigen Sie die Sonde nach jedem Einsatz.
• Verwenden Sie immer das Erdungskabel.
• Lassen Sie die Sonde nicht fallen.
• Wenn das Gerät länger als zwei Monate gelagert wird, entfernen Sie die 9V-Batterie, um ein Auslaufen zu verhindern.
• Das Gerät kann in destilliertem Wasser oder Lampenöl getestet werden (vermeiden Sie direktes Sonnenlicht während des Tests).
