Dieses Dokument beschreibt den Austausch der LED-Kontrollleuchte bei Solinst Wasserstandsmessgeräten der Mk2-Serie (Modelle 101, 102 und 102M). Für Mk1-Modelle ist ein spezielles Circuit Board Assembly (#102977) erforderlich; kontaktieren Sie hierfür den Solinst-Support.
Benötigte Werkzeuge
- WLM Ersatz-LED-Baugruppe (#113923)
- Kreuzschlitzschraubendreher
- 10 mm Schraubenschlüssel
- Drahtschneider und Abisolierzange (falls erforderlich)
- Lötdraht mit Flussmittel
- Lötkolben
Austausch der Kontrollleuchte

- Entfernen Sie die Batterie (bei 102M Mini-Modellen nach Schritt 2).
- Lösen Sie die drei Schrauben und entfernen Sie die Frontplatte.
- Drücken Sie die weißen Klemmen der Push-Release-Anschlüsse auf der Platine herunter, um die Band-/Kabelanschlüsse zu lösen.
- Bei älteren Lichtausführungen: Schneiden Sie die roten und schwarzen Drähte durch und drücken Sie das Licht durch die Vorderseite der Platte heraus.
- Verwenden Sie den Schraubenschlüssel, um die Mutter des Testknopfes zu lösen und den Knopf zu entfernen.
- Lösen Sie die zwei Schrauben, die die Platine halten, und heben Sie diese vorsichtig an.
- Bei neueren Lichtausführungen: Löten Sie das alte Licht von der Platine ab.
- Setzen Sie das neue Licht ein (bei älteren Modellen mit neuer Linse mit der weißen Mutter sichern).
- Löten Sie die Anschlüsse des neuen Lichts an die mit "D2" (Modell 101/102) oder "D4" (Modell 102M) gekennzeichneten Positionen auf der Platine.
Anschluss und Montage
Setzen Sie die Platine wieder auf den Sonalert-Signalgeber. Achten Sie darauf, dass die mit +ve und -ve markierten Seiten korrekt ausgerichtet sind. Befestigen Sie die Platine mit den zwei Schrauben. Setzen Sie den Testknopf wieder ein und sichern Sie ihn mit der Mutter.

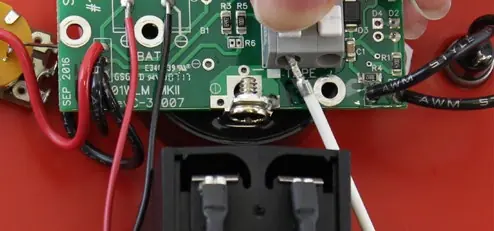

Anschluss des Bandes: Drücken Sie die weißen Klemmen auf der Platine herunter, um das Band einzuführen. Achten Sie auf die korrekte Ausrichtung: Das auf das Band geätzte "P" markiert die richtige Orientierung (oben/unten). Der negative Anschluss (schwarzer geflochtener Draht) kommt in die Klemme mit dem weißen Quadrat darunter.
Testen des Geräts
Installieren Sie die Batterie. Tauchen Sie die Sonde in ein Glas Leitungswasser und schalten Sie das Gerät auf "ON". Wenn die Verbindungen korrekt sind, sollte das Licht aufleuchten. Falls nicht, überprüfen Sie alle Verbindungen und die Polarität der Batterie. Befestigen Sie abschließend die Frontplatte wieder mit den drei Schrauben.
Praktische Hilfe
Typische Probleme
Überprüfen Sie alle Lötverbindungen und die Polarität der Batterie. Stellen Sie sicher, dass die Sonde in Wasser getaucht ist.
Suchen Sie nach dem "P", das auf das Band geätzt ist, um die korrekte Ausrichtung (oben/unten) zu bestimmen.
Vor der Verwendung
- WLM Ersatz-LED-Baugruppe (#113923)
- Kreuzschlitzschraubendreher
- 10 mm Schraubenschlüssel
- Drahtschneider und Abisolierzange
- Lötdraht mit Flussmittel
Abbildungen und Diagramme

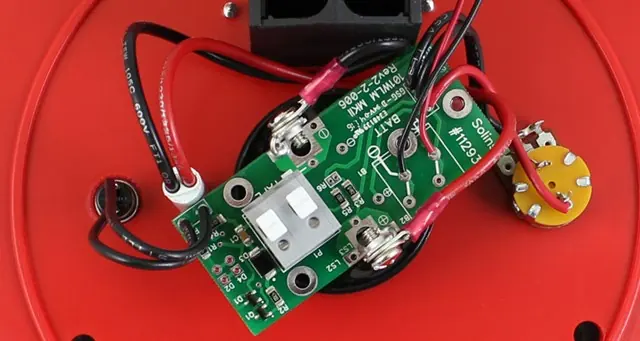

- Rückseite der Frontplatte mit neuer/alter Lichtausführung
- Verkabelung der Kontrollleuchte
- Ausrichtung des Bandes mit 'P'-Markierung
Modellkompatibilität
- Nur für Mk2-Modelle geeignet.
- Für Mk1-Modelle ist ein spezielles Circuit Board Assembly (#102977) erforderlich.
