Bedienungsanleitung für Pedrollo Tauchpumpen der Serien TOP, RX, D und DC

Erfahren Sie, wie Sie Ihre Pedrollo Tauchpumpe (Serien TOP, RX, D, DC) sicher installieren, in Betrieb nehmen und warten. Umfassender Leitfaden mit Fehlerbehebung und technischen Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Transportable Installation (Fig. 6.3/6.4) Seite 9 Kontrolle des Laufrads (Fig. 9.1) Seite 12 Ölwechsel D/DC Pumpen (Fig. 9.2) Seite 13

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Tauchpumpen der Serien TOP, RX, D und DC. Sie enthält wichtige Sicherheitsvorschriften, Installationsanweisungen und Wartungshinweise. Vor der Installation und Inbetriebnahme muss das Dokument vollständig gelesen werden. Die Pumpe darf nur von qualifiziertem Personal installiert und gewartet werden.

Produktbeschreibung

Die Pumpen sind für das Fördern von sauberem Wasser ohne abrasive oder faserige Bestandteile konzipiert. Die Serien TOP und RX werden durch das geförderte Medium gekühlt, während die Serien D und DC durch das Medium im Tank gekühlt werden. Die Pumpen sind für den vertikalen Betrieb ausgelegt.

Installation

Die Installation kann als feste oder transportable Lösung erfolgen. Alle hydraulischen und elektrischen Anschlüsse müssen von Fachpersonal unter Einhaltung der lokalen Vorschriften durchgeführt werden.

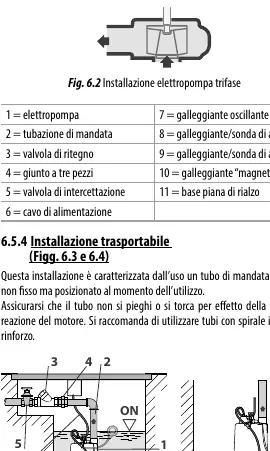

Transportable Installation (Fig. 6.3/6.4)
Transportable Installation (Fig. 6.3/6.4)

Hydraulische Installation

  • Die Druckleitung darf nicht kleiner als der Pumpenausgang sein.
  • Bei fester Installation wird ein Rückschlagventil und ein Absperrventil empfohlen.
  • Bei transportabler Installation ist ein flexibler Schlauch zu verwenden, der nicht knicken darf.
  • Die Pumpe darf niemals am Stromkabel oder Schwimmerschalterkabel aufgehängt werden.

Elektrische Installation

  • Stellen Sie sicher, dass die Netzspannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen.
  • Bei Verwendung in Schwimmbädern oder Teichen ist ein Fehlerstromschutzschalter (FI) mit maximal 30 mA Nennfehlerstrom zwingend erforderlich.
  • Bei dreiphasigen Motoren muss die Drehrichtung vor der endgültigen Installation geprüft werden.

Inbetriebnahme und Regulierung

Vor dem Start muss das Absperrventil vollständig geöffnet sein. Bei Pumpen mit Schwimmerschalter startet die Pumpe automatisch, sobald der Flüssigkeitsstand den Einschaltpunkt erreicht. Bei manueller Steuerung oder externen Niveauschaltern ist die korrekte Funktion der Schalter zu prüfen. Ein Trockenlauf ist nur kurzzeitig zur Prüfung der Drehrichtung zulässig.

Wartung und Kontrolle

Regelmäßige Kontrollen (mehrmals jährlich) umfassen die Prüfung auf Leichtgängigkeit des Schwimmerschalters, Abwesenheit von ungewöhnlichen Geräuschen und Sauberkeit des Schachts. Alle 2000 Betriebsstunden oder alle 2 Jahre sollte eine routinemäßige Wartung durchgeführt werden, einschließlich Reinigung, Prüfung des Stromkabels und ggf. Kontrolle des Laufrads.

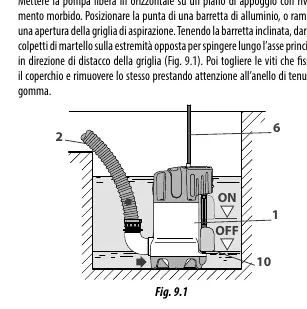

Kontrolle des Laufrads (Fig. 9.1)
Kontrolle des Laufrads (Fig. 9.1)

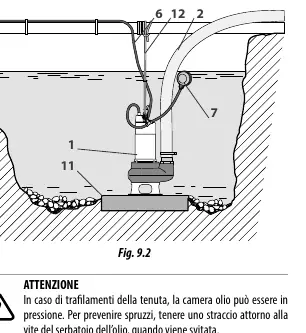

Ölwechsel D/DC Pumpen (Fig. 9.2)
Ölwechsel D/DC Pumpen (Fig. 9.2)

Ölwechsel (Serien D und DC)

Bei den Serien D und DC muss das Öl in der Dichtungskammer regelmäßig kontrolliert werden. Eine starke Verfärbung oder Wasser im Öl deutet auf eine defekte Gleitringdichtung hin, die ausgetauscht werden muss.

Fehlerbehebung

Bei Störungen wie "Pumpe läuft nicht", "Pumpe vibriert" oder "Pumpe startet zu häufig" sind die Ursachen (z.B. Stromversorgung, blockierter Schwimmerschalter, Luft im System) gemäß der Fehlersuchtabelle zu prüfen. Bei nicht behebbaren Fehlern ist ein autorisierter Kundendienst zu kontaktieren.

Technische Daten

Die maximal zulässige Flüssigkeitstemperatur beträgt 40°C (TOP, D, DC) bzw. 50°C (RX). Die maximale Eintauchtiefe variiert je nach Modell zwischen 3 m und 10 m. Detaillierte Angaben zu Abmessungen und Gewichten finden Sie im Katalog oder auf der Website des Herstellers.

Praktische Hilfe

Typische Probleme

Pumpe läuft nicht

Spannungsversorgung prüfen, Sicherungen kontrollieren, Schwimmerschalter auf Blockade prüfen, Motorschutz prüfen.

Pumpe vibriert oder ist laut

Flüssigkeitsstand zu niedrig (Luftansaugung), Pumpe verschlissen, Fremdkörper im Laufrad.

Pumpe startet zu häufig

Schwimmerschalter falsch eingestellt, Niveauschalter zu nah beieinander, Schacht zu klein.

Pumpe fördert nicht

Pumpe entlüften, Rückschlagventil blockiert, Drehrichtung bei Drehstrommotoren prüfen.

Vor der Verwendung

  • Spannung und Frequenz des Stromnetzes prüfen.
  • Leichtgängigkeit der Welle prüfen (kurzer Testlauf).
  • Schwimmerschalter auf freie Beweglichkeit prüfen.
  • Installationsort auf Eignung prüfen (keine explosive Atmosphäre).
  • Bei Drehstrommotoren Drehrichtung prüfen.

Technische Daten in der Praxis

Max. Flüssigkeitstemperatur
Maximale Temperatur des zu fördernden Mediums (40°C oder 50°C je nach Modell).
Max. Eintauchtiefe
Maximale Tiefe, in der die Pumpe unter Wasser betrieben werden darf.
Max. Festkörpergröße
Maximaler Durchmesser von Festkörpern, die die Pumpe fördern kann (meist 10 mm).

Abbildungen und Diagramme

  • Fig 6.1/6.2: Feste Installation mit Rückschlagventil und Absperrventil.
  • Fig 6.3/6.4: Transportable Installation mit flexiblem Schlauch.
  • Fig 9.1: Demontage der Ansauggrill zur Kontrolle des Laufrads.
  • Fig 9.2/9.3: Wartung der Dichtungskammer (Ölwechsel) bei D/DC-Modellen.

Modellkompatibilität

  • Nicht für brennbare oder explosive Flüssigkeiten geeignet.
  • Nicht für Meerwasser oder Trinkwasser geeignet.
  • Bei Schwimmbadnutzung ist ein FI-Schalter (max 30mA) erforderlich.
