Installationsanleitung für Danfoss Fuel unit BFPW 071R9857
Detaillierte Installationsanleitung für die Danfoss Fuel unit BFPW 071R9857. Erfahren Sie alles über technische Daten, Anschlussbelegung, Druckeinstellung, Entlüftung und Installationsanforderungen.
Inhaltsverzeichnis

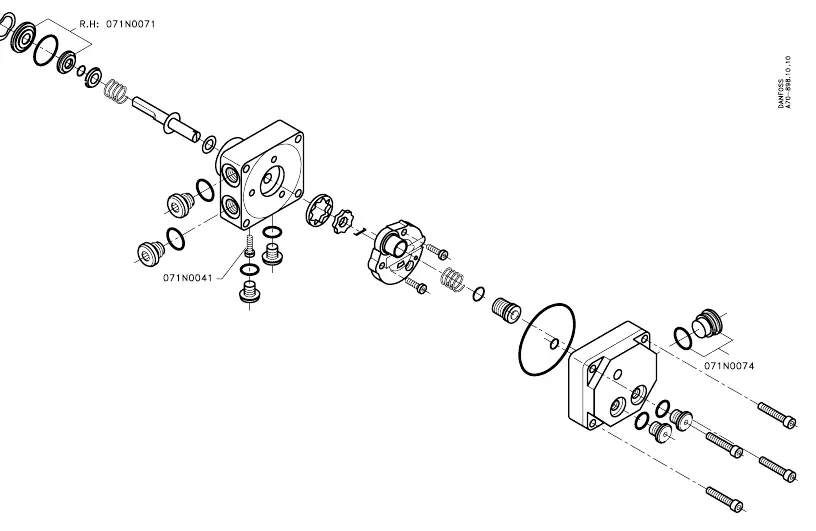

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung bezieht sich auf die Danfoss Fuel unit BFPW (Modell 071R9857). Die Pumpe verfügt über keinen internen Filter, daher ist die Installation eines Filters in der Zuleitung zwingend erforderlich. Die Installation muss gemäß den Anforderungen des National Board of Fire Underwriters sowie geltenden örtlichen Vorschriften erfolgen.
Technische Daten
- Öltypen: Altöl, Nr. 4 & leichtere Brennstoffe
- Drehzahl: Max. 3450 U/min
- Druckbereich: 80-210 psi (Werkseinstellung 60 psi)
- Max. Druck am Sauganschluss: 30 psi
- Transferleistung: 3 GPH
- Betriebsvakuum: 20 in. HG (Altöl/Nr. 4), 10 in. HG (Nr. 2/leichter)
Anschlüsse
Die Pumpe verfügt über folgende Anschlüsse (siehe Abbildungen):
- P1: Druckregulierung
- S: Saugleitung 1/4 NPTF
- R: Rücklaufleitung 1/4 NPTF
- Düse: Anschluss links 1/4 NPTF
- Druckmessanschluss: G 1/8 (auch für Entlüftung)
- Vakuummessanschluss: 1/8 NPTF
Installation
Bei der Installation ist die zulässige Saugrohrlänge zu beachten:
- 1/2 Zoll ID: Max. 35 Fuß
- 3/4 Zoll ID: Max. 45 Fuß
- Berechnungsgrundlage: 460 SSU (100 cSt) entsprechend Nr. 4 Brennstoff bei 40°F.
Einstellung und Wartung
Druckeinstellung: Der Druck kann über die entsprechende Einstellschraube an der Pumpe angepasst werden (siehe Fig. 3).
Entlüftung: Die Pumpe kann über den Druckmessanschluss an der Vorderseite oder über den Rücklaufanschluss R entlüftet werden (siehe Fig. 4).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Entlüften Sie die Pumpe über den Druckmessanschluss an der Vorderseite oder den Rücklaufanschluss R.
Die Pumpe besitzt keinen internen Filter. Ein externer Filter muss zwingend in der Zuleitung installiert werden.
Vor der Verwendung
- Stellen Sie sicher, dass ein externer Filter in der Zuleitung vorhanden ist.
- Prüfen Sie die Einhaltung der lokalen Vorschriften und der National Board of Fire Underwriters Anforderungen.
- Überprüfen Sie den Leitungsdurchmesser und die maximale Saugrohrlänge.
- Stellen Sie sicher, dass die Pumpe für den verwendeten Brennstofftyp geeignet ist.
