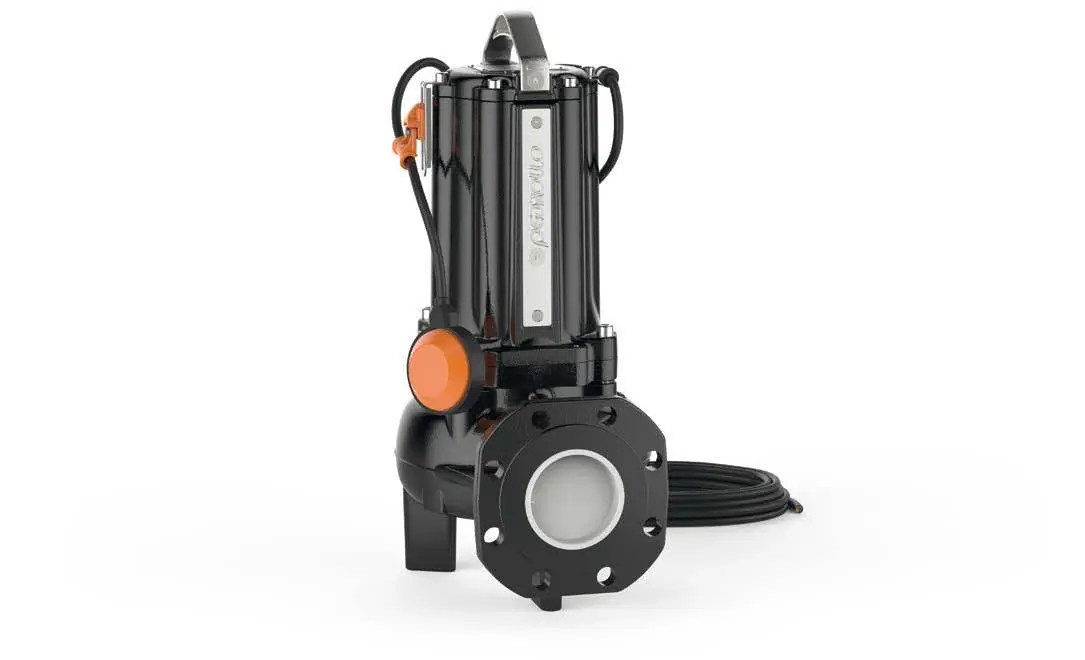

Bedienungsanleitung für Pedrollo MC-F Flansch-Tauchpumpe
Erfahren Sie alles über die Installation, den Betrieb und die Wartung der Pedrollo MC-F Flansch-Tauchpumpen. Detaillierte technische Daten, Leistungsdiagramme und Installationshinweise für Abwasseranwendungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält technische Spezifikationen und Installationshinweise für die Pedrollo MC-F Serie. Die Pumpen sind für das Abpumpen von Abwasser, Schlammwasser, Grundwasser und Oberflächenwasser konzipiert. Wichtiger Hinweis zur Garantie: Bei Drehstrommodellen bleibt die Garantie nur gültig, wenn der eingebaute thermische Motorschutz korrekt an das Schaltfeld angeschlossen ist.
Produktbeschreibung und Einsatzbereiche
Die MC-F Serie besteht aus robustem Gusseisen und ist mit Zweikanal-Laufrädern ausgestattet. Sie eignet sich für den Einsatz in Wohngebäuden, öffentlichen Einrichtungen, Industrieanlagen, Parkplätzen und Waschbereichen.
Technische Daten und Anwendungsgrenzen
- Fördermenge: Bis zu 1600 l/min (96 m³/h).
- Förderhöhe: Bis zu 25 m.
- Maximale Eintauchtiefe: 10 m (bei entsprechend dimensioniertem Stromkabel).
- Flüssigkeitstemperatur: Bis zu +40 °C.
- Festkörperdurchgang: Bis zu 50 mm (Modelle /50-F) oder 65 mm (Modelle /65-F).
- Schutzart: IP X8.
Installation und Montage
Die Pumpe kann mit einem optionalen Kupplungsfuß-Kit installiert werden, das eine einfache Wartung ermöglicht. Es stehen verschiedene Versionen für horizontale und vertikale Auslässe sowie Führungsschienen zur Verfügung. Achten Sie bei der Installation mit Führungsschienen auf die Stabilität und verwenden Sie bei Bedarf Zwischenstützen (alle 2 Meter bei ¾" Rohren, alle 3 Meter bei 2" Rohren).
Elektrischer Anschluss
- Einphasige Modelle (MCm-F): 230 V - 50 Hz, inklusive Schwimmerschalter und Schaltfeld mit Kondensator und manuellem Rückstellschutz.
- Drehstrommodelle (MC-F): 400 V - 50 Hz, erfordern ein externes Schaltfeld (auf Anfrage). Der thermische Motorschutz muss zwingend angeschlossen werden.
Wartung und Komponenten
Die Pumpe verfügt über eine doppelte mechanische Dichtung mit dazwischenliegender Ölkammer. Die Materialien umfassen Gusseisen mit Kataphorese-Behandlung und ein Laufrad aus Edelstahl AISI 304. Das Stromkabel hat eine Standardlänge von 10 Metern.
Praktische Hilfe
Typische Probleme
Garantieverlust bei Drehstrommodellen
Die Garantie ist nur gültig, wenn der eingebaute thermische Motorschutz korrekt an das Schaltfeld angeschlossen ist.
Instabilität bei Führungsschienen
Verwenden Sie Zwischenstützen: alle 2 Meter bei ¾" Rohren (zwingend) oder alle 3 Meter bei 2" Rohren (empfohlen).
Vor der Verwendung
- Prüfen Sie, ob die Netzspannung (230V einphasig oder 400V dreiphasig) mit dem Pumpentyp übereinstimmt.
- Stellen Sie sicher, dass die Flüssigkeitstemperatur +40 °C nicht überschreitet.
- Überprüfen Sie, ob die Festkörpergröße im Medium die Grenzwerte (50 mm oder 65 mm) nicht überschreitet.
- Stellen Sie sicher, dass die minimale Eintauchtiefe für den Dauerbetrieb eingehalten wird (320 mm für /50, 360 mm für /65).
- Bei Drehstrommodellen: Stellen Sie sicher, dass das Schaltfeld für den thermischen Schutz vorhanden und angeschlossen ist.
Technische Daten in der Praxis
- Passage of solid bodies
- Maximaler Durchmesser der Feststoffe, die durch das Laufrad gefördert werden können.
Abbildungen und Diagramme
- Die Leistungsdiagramme zeigen die Förderhöhe (H) in Abhängigkeit von der Durchflussmenge (Q).
- Die Installationsdiagramme zeigen die Montage mit Kupplungsfuß, Führungsschienen und Stützen.
Modellkompatibilität
- Einphasige Modelle (MCm) sind standardmäßig mit Schwimmerschalter und Schaltfeld ausgestattet.
- Drehstrommodelle (MC) benötigen ein separates Schaltfeld, das auf Anfrage erhältlich ist.
- Verschiedene Kupplungsfuß-Kits sind für horizontale und vertikale Auslässe verfügbar.
