Installationsanleitung für SolarEdge GSM-Modem

Schnelle Installationsanleitung für das SolarEdge GSM-Modem. Erfahren Sie, wie Sie das Modem installieren, die SIM-Karte konfigurieren, die Verbindung prüfen und Fehler beheben.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das SolarEdge GSM-Modem ermöglicht die drahtlose Übertragung von Wechselrichterdaten an den SolarEdge-Überwachungsserver über das Mobilfunknetz. S. 2

Wichtigste Schritte

Firmware-Version prüfen und ggf. aktualisieren S. 6, 7, 8
GSM-Modem und Antenne installieren S. 9, 10, 11, 12
GSM-Kommunikation im Wechselrichter konfigurieren S. 17, 18, 19, 20

Erste Inbetriebnahme

Wechselrichter in den Setup-Modus versetzen und GSM-Einstellungen vornehmen. S. 17, 18

Probleme und Lösungen

No modem detected

Modem sitzt nicht korrekt auf der Kommunikationsplatine.

S. 22

Enter PIN

PIN-Code der SIM-Karte muss im Setup-Menü eingegeben werden.

S. 22

Technische Daten

Parameter	Wert	Hinweis	Seiten
Betriebstemperatur	-40 bis +85 °C	Zulässiger Temperaturbereich für den Betrieb.	S. 28, 30
SIM-Kartentyp	MicroSim	Erforderlicher SIM-Karten-Formfaktor.	S. 28, 30

Wo es im PDF steht

Installation Guidelines S. 2, 3, 4, 5
System Compatibility S. 6, 7, 8, 9
Modem Installation S. 9, 10, 11, 12
Configuration S. 17, 18, 19, 20
Troubleshooting S. 21, 22, 23, 24
Technical Specifications S. 26, 27, 28, 29

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Verbindungsdiagramm für High Bandwidth Modus

Seite 6

Seite 8

Montage des Halters auf der Kommunikationsplatine

Seite 14

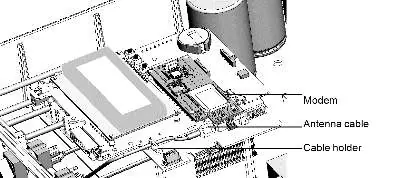

Seite 15

Seite 16

Seite 31

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation und Konfiguration des SolarEdge GSM-Modems für Wechselrichter. Es setzt voraus, dass das SolarEdge-System bereits installiert und in Betrieb genommen wurde. Das Modem ermöglicht die Übertragung von Leistungsdaten an den SolarEdge-Überwachungsserver.

Vorbereitung und Kompatibilität

Bevor Sie beginnen, prüfen Sie die Konfiguration Ihres Wechselrichters:

Firmware-Anforderungen: Die Firmware-Version des Wechselrichters muss mindestens 3.16xx (für SolarEdge-Datentarife 3.18xx) betragen. Falls erforderlich, nutzen Sie die mitgelieferte Upgrade-Karte.
SIM-Karte: Sie benötigen eine Micro-SIM-Karte (μSIM), die SMS unterstützt und im 3G-Netz funktioniert.
Bandbreiten-Modus: Wählen Sie zwischen 'Low Bandwidth' (Datenübertragung alle 4 Stunden) oder 'High Bandwidth' (kontinuierliche Verbindung, 5-Minuten-Intervall).

Installation des Modems und der Antenne

Die Installation umfasst die Montage der Antenne, das Einsetzen der SIM-Karte und den Einbau des Modems in den Wechselrichter.

Antenne: Montieren Sie die Antenne vertikal am Wechselrichter oder an der Wand (mindestens 7 cm Abstand zu Metallflächen).
Modem-Einbau: Öffnen Sie den Wechselrichter, setzen Sie die SIM-Karte in das Modem ein und befestigen Sie das Modem mit dem mitgelieferten Halter auf der Kommunikationsplatine.
Verkabelung: Führen Sie das Antennenkabel durch die Kommunikationsverschraubung und schließen Sie es am Modem an.

Konfiguration der GSM-Kommunikation

Nach der Hardware-Installation muss das Modem konfiguriert werden:

Wechseln Sie in den Setup-Modus des Wechselrichters (Passwort: 12312312).
Navigieren Sie zu Communication > Cellular Conf.
Geben Sie bei Bedarf APN, Benutzername und Passwort Ihres Mobilfunkanbieters ein.
Wählen Sie den gewünschten Datentarif (Low BW oder High BW) und starten Sie die Aktivierung.

Fehlerbehebung

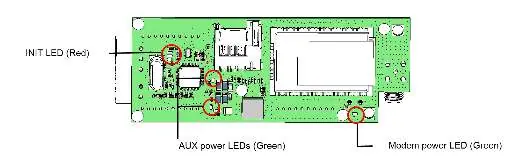

Bei Problemen prüfen Sie die LED-Anzeigen am Modem und die Fehlermeldungen auf dem LCD-Display des Wechselrichters. Häufige Fehler wie 'No SIM Card' oder 'No signal' erfordern meist eine Überprüfung der SIM-Karten-Einsetzung oder der Antennenverbindung.

Praktische Hilfe

Typische Probleme

Wechselrichter startet nicht

Modem könnte in einem Wechselrichter mit inkompatibler Firmware installiert sein. Prüfen Sie die CPU-Version und führen Sie ggf. ein Upgrade durch.

No SIM Card

SIM-Karte ist nicht eingesetzt oder wird nicht erkannt. Prüfen Sie den korrekten Sitz der Karte.

No signal

Kein GSM-Empfang. Prüfen Sie das Antennenkabel auf Beschädigungen, versuchen Sie eine andere Antennenposition oder prüfen Sie die Netzabdeckung.

Unidentified #

Mobilnummer ist blockiert oder falsch dekodiert. Aktivieren Sie das Modem manuell mit der vollständigen Nummer inklusive Ländervorwahl.

Vor der Verwendung

Prüfen Sie, ob der Wechselrichter für das GSM-Modem kompatibel ist.
Stellen Sie sicher, dass die Firmware-Version mindestens 3.16xx beträgt.
Besorgen Sie eine Micro-SIM-Karte (μSIM) mit SMS-Unterstützung.
Halten Sie APN-Daten, Benutzername und Passwort Ihres Mobilfunkanbieters bereit.
Prüfen Sie die Signalstärke am Installationsort.

Technische Daten in der Praxis

High Bandwidth: Kontinuierliche Verbindung zum Server, Daten werden alle 5 Minuten gesendet. Erfordert mehr Datenvolumen.
Low Bandwidth: Kostengünstige Überwachung, Daten werden alle 15 Minuten gesammelt und alle 4 Stunden gesendet.

Abbildungen und Diagramme

Abbildungen zeigen die Montage des Modems auf der Kommunikationsplatine.
Diagramme veranschaulichen die Verkabelung der Antenne.
Schemata zeigen die Unterschiede zwischen Low-Bandwidth- und High-Bandwidth-Konfigurationen.

Modellkompatibilität

Nur für SolarEdge-Wechselrichter mit entsprechendem Kommunikationsanschluss.
Firmware-Upgrade nur bei Versionen 3.xxxx möglich.
