Installationsanleitung für QuickBOLT 17672SS Dachmontagesystem
Erfahren Sie, wie Sie das QuickBOLT 17672SS Dachmontagesystem mit 3" Microflashing korrekt installieren. Diese Anleitung enthält eine Liste der empfohlenen Materialien, eine Schritt-für-Schritt-Installationsanleitung sowie wichtige...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das QuickBOLT 17672SS ist ein Dachmontagesystem (QB1 mit 3" Microflashing), das für die Installation auf Asphalt-, EPDM- und TPO-Dächern vorgesehen ist. S. 1
Wichtigste Schritte
- Installationsschritte befolgen S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Drehmoment | 125 lbs/inch | Mindestdrehmoment zum Komprimieren der Microflashing-Dichtung | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das QuickBOLT 17672SS Dachmontagesystem (7" QB1 mit 3" Microflashing). Es ist für die Verwendung auf Asphalt-, EPDM- und TPO-Dächern konzipiert. Die Anleitung führt durch den Prozess der sicheren Befestigung unter Verwendung der Microflashing-Technologie.
Empfohlene Materialien
- Rafter locator (Sparrensuchgerät)
- Kreide oder Stift
- Bohrmaschine mit 3/16" Bohrer
- Vom Hersteller zugelassenes Dichtmittel
- M6 Tiefbett-Steckschlüsseleinsatz
- 1/2" Schraubenschlüssel
Installationsanleitung

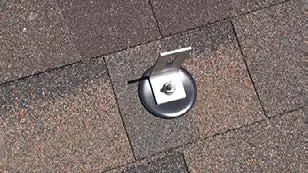

- Lokalisieren Sie den Sparren und bohren Sie das Loch vor.
- Füllen Sie das vorgebohrte Loch mit dem vom Hersteller zugelassenen Dichtmittel.
- Platzieren Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing-Unterlegscheibe.
- Platzieren Sie das Microflashing und drehen Sie die Schraube ein, bis sie komprimiert ist.
- Setzen Sie die erste Mutter ein und platzieren Sie den L-Fuß.
- Setzen Sie die zweite Mutter ein und ziehen Sie sie fest, bis sie sicher sitzt.
Wichtige Hinweise
Um das Microflashing ordnungsgemäß mit dem QuickBOLT zu komprimieren, verwenden Sie ein Mindestdrehmoment von 125 lbs/inch.
Praktische Hilfe
Vor der Verwendung
- Rafter locator
- Kreide oder Stift
- Bohrmaschine mit 3/16" Bohrer
- Vom Hersteller zugelassenes Dichtmittel
- M6 Tiefbett-Steckschlüsseleinsatz
- 1/2" Schraubenschlüssel
Abbildungen und Diagramme
- Die Anleitung enthält eine 6-stufige visuelle Darstellung des Installationsprozesses, vom Vorbohren bis zum Festziehen der Muttern.
