Installationsanleitung für EG4 18KPV External RSD Initiator

Erfahren Sie, wie Sie den externen Rapid Shutdown (RSD) Initiator für den EG4 18KPV Wechselrichter installieren und konfigurieren. Diese Anleitung enthält detaillierte Schritte zur Verkabelung, Sicherheitshinweise und Anweisungen zur...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Dieses Dokument beschreibt die Installation eines externen Rapid Shutdown (RSD) Initiators für den EG4 18KPV Wechselrichter sowie die Integration mit dem Tigo Cloud Connect Advanced (CCA). S. 4, 8

Wichtigste Schritte

Installation des externen RSD-Initiators S. 5, 6
Integration mit Tigo Cloud Connect Advanced S. 8, 9

Probleme und Lösungen

System im ständigen RSD-Zustand

Installieren Sie einen Jumper am weiblichen Stecker, wenn kein Schalter verwendet wird.

S. 7

Technische Daten

Parameter	Wert	Hinweis	Seiten
CCA Stromversorgung	24V @ 1A	Bereitgestellt durch die 12V-Ports des 18KPV Interface Boards.	S. 8

Wo es im PDF steht

Sicherheitshinweise S. 2, 3
Installation RSD-Initiator S. 4, 5, 6, 7
Integration Tigo CCA S. 8, 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 5

Seite 6

Seite 6

Seite 7

Seite 8

Seite 9

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation eines externen Rapid Shutdown (RSD) Initiators für den EG4 18KPV Wechselrichter. Es beschreibt zudem, wie das System mit einem Tigo Cloud Connect Advanced (CCA) verbunden wird, um eine zuverlässige Abschaltung zu gewährleisten.

Sicherheitshinweise

Arbeiten an diesem Produkt dürfen nur von qualifiziertem Personal durchgeführt werden. Beachten Sie folgende Sicherheitshinweise:

Stellen Sie sicher, dass alle PV-, Batterie- und Netzanschlüsse getrennt sind, bevor Sie mit der Arbeit beginnen.
Verwenden Sie ein Voltmeter, um sicherzustellen, dass keine Spannung anliegt.
Tragen Sie geeignete persönliche Schutzausrüstung (PSA).
Der Wechselrichter und Teile des Systems können im Betrieb heiß werden.
Alle Verkabelungen müssen den lokalen und nationalen Vorschriften (z. B. NEC, ANSI/NFPA 70) entsprechen.

Installation des externen RSD-Initiators

Für die Installation benötigen Sie einen Steckersatz, einen RSD-Initiator (mit einem Schließer- und einem Öffner-Kontakt) sowie 16AWG-Draht oder größer.

Vorbereitung: Suchen Sie den Kabelbaum auf der linken Seite der Schnittstellenplatine mit den gelben, roten, braunen und weißen Drähten.

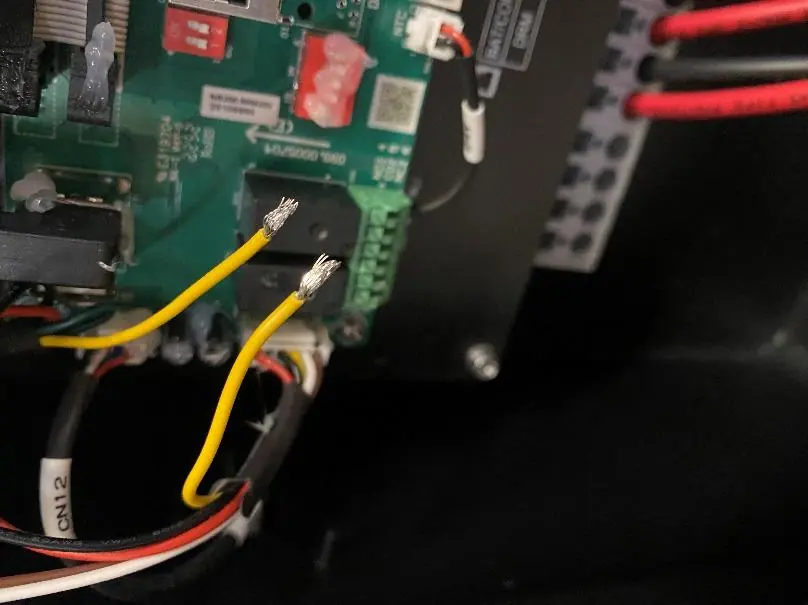

Verkabelung: Schneiden und isolieren Sie beide Enden des gelben Drahtes.

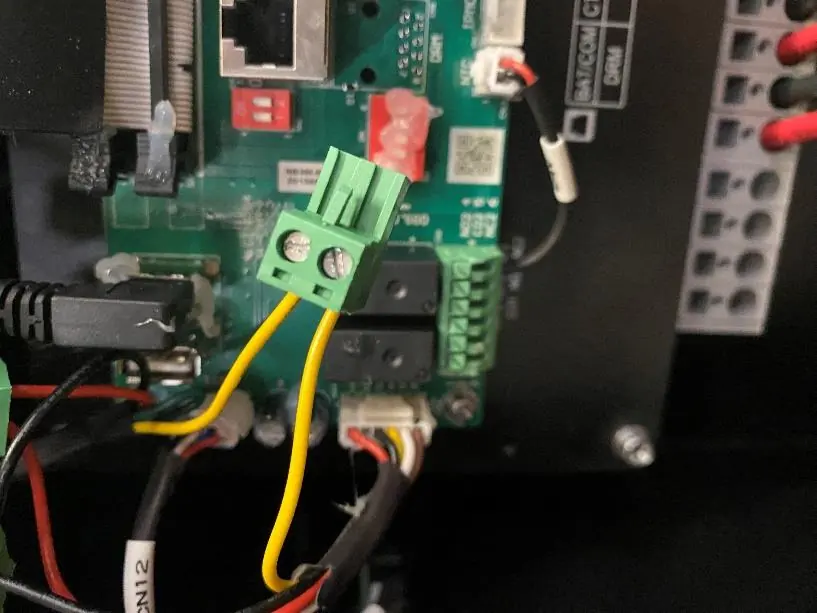

Anschluss: Befestigen Sie beide Enden des gelben Drahtes am Stecker.
Schalterverbindung: Verbinden Sie den Öffner-Kontakt (Normally Closed) des RSD-Initiators mit dem weiblichen Stecker.

Hinweis: Wenn der Schalter entfernt oder getrennt wird, befindet sich das System in einem dauerhaften RSD-Zustand und die PV-Anlage startet nicht. Wenn das System ohne den Schalter betrieben werden soll, muss ein Jumper am weiblichen Stecker installiert werden.

Funktion des RSD-Initiators

Wenn der integrierte oder externe RSD-Initiator gedrückt wird, stoppt der RSD-Sender im EG4 18KPV das Senden des SunSpec-konformen Keep-Alive-Signals. Die RSD-Empfänger an den Solarmodulen erkennen das Fehlen des Signals, öffnen die PV-Stromkreise und schalten das System spannungsfrei. Zudem wird der AC-Ausgang des Wechselrichters abgeschaltet.

Steuerung des Tigo Cloud Connect Advanced

Um das Tigo CCA-System zu steuern und das "Dark Start"-Problem zu vermeiden, kann der 18KPV das CCA mit Strom versorgen.

Verbinden Sie das CCA mit den +12V- und -12V-Ports auf der 18KPV-Schnittstellenplatine (liefert 24V bei 1A).
Verbinden Sie den Aux-Port des CCA mit dem Schließer-Kontakt (Normally Open) des externen RSD-Initiators.

Praktische Hilfe

Typische Probleme

System befindet sich im ständigen RSD-Zustand

Überprüfen Sie, ob der Schalter entfernt oder getrennt wurde. Installieren Sie einen Jumper am weiblichen Stecker, wenn kein Schalter verwendet wird.

Tigo CCA schaltet bei niedrigem Batteriestand ab

Verbinden Sie das CCA direkt mit den 12V-Ports des 18KPV, um eine kontinuierliche Stromversorgung zu gewährleisten.

Vor der Verwendung

Stellen Sie sicher, dass alle PV-, Batterie- und Netzanschlüsse getrennt sind.
Verwenden Sie ein Voltmeter, um Spannungsfreiheit zu bestätigen.
Tragen Sie geeignete persönliche Schutzausrüstung (PSA).
Stellen Sie sicher, dass der Installateur qualifiziert ist.
Überprüfen Sie, ob alle Warnschilder und Typenschilder sichtbar sind.

Technische Daten in der Praxis

16AWG oder größer: Empfohlener Kabelquerschnitt für die Verkabelung des RSD-Initiators.
CCA Stromversorgung: 24V bei 1A, bereitgestellt durch die 12V-Ports des 18KPV Interface Boards.

Abbildungen und Diagramme

Die Abbildungen zeigen die Verkabelung des Kabelbaums auf der Schnittstellenplatine.

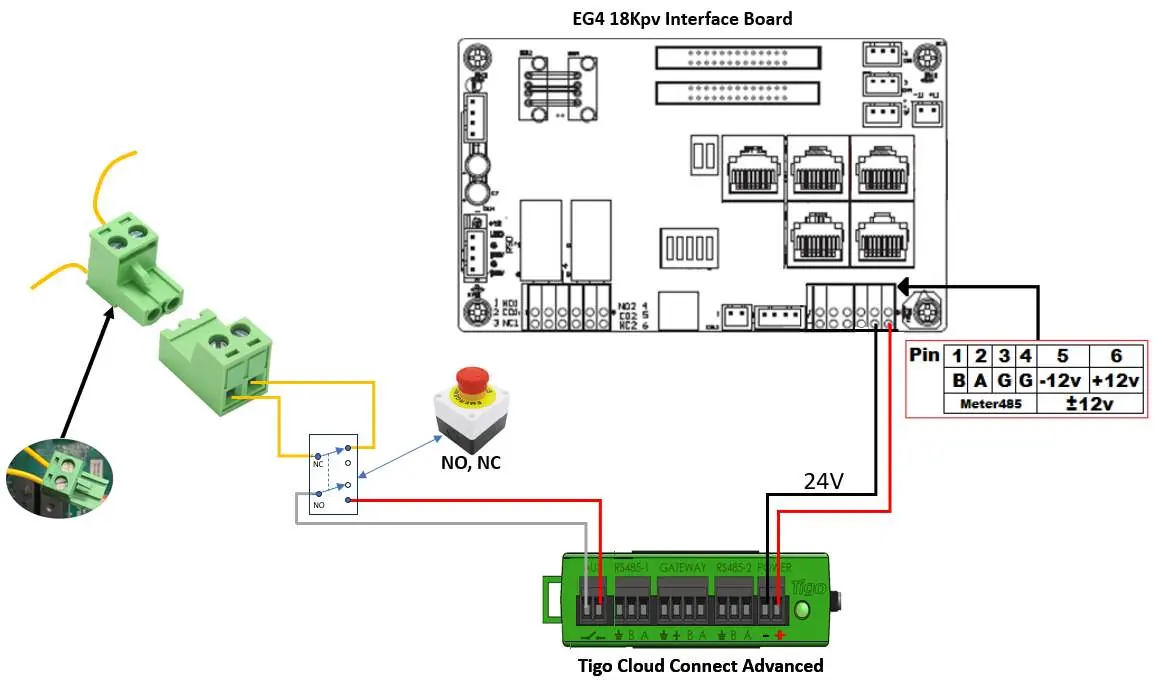

Das Diagramm verdeutlicht den Anschluss des externen Not-Aus-Schalters (RSD) an den Stecker.

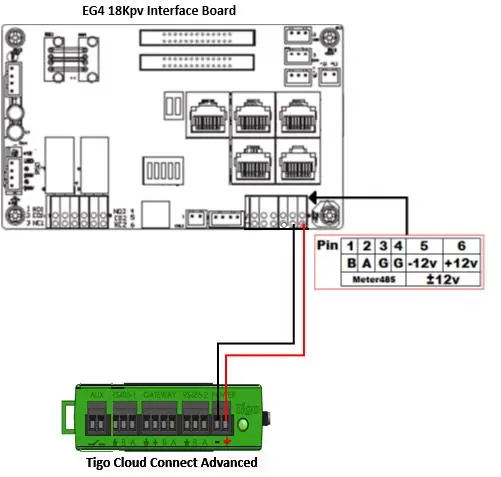

Ein Schaltplan zeigt die Verbindung zwischen dem 18KPV Interface Board und dem Tigo Cloud Connect Advanced.

Modellkompatibilität

Der externe RSD-Initiator ist für den EG4 18KPV Wechselrichter konzipiert.
Die Integration mit Tigo Cloud Connect Advanced erfordert eine spezifische Verkabelung der 12V-Ports.
