Installationsanleitung für Sol-Ark 15K-2P-N Hybrid Inverter Conduit Box

Detaillierte Installationsanleitung für die Sol-Ark 15K-2P-N Hybrid Inverter Conduit Box. Erfahren Sie alles über Montage, Verkabelung und Sicherheit.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Sol-Ark 15K-2P-N Conduit Box dient als Schutzgehäuse für die Verkabelung zwischen dem Sol-Ark 15K-2P-N Hybrid-Wechselrichter und HELIOS ESS Batterien. S. 3, 7

Wichtigste Schritte

  • Montage der Conduit Box auf der Batterie S. 12
  • Verkabelung der Batterien S. 14, 16

Probleme und Lösungen

Brandgeruch

Wechselrichter ausschalten und Installateur rufen.

S. 6

Technische Daten

Parameter Wert Hinweis Seiten
Abmessungen 229 x 519 x 278 mm Höhe x Breite x Tiefe S. 8

Wo es im PDF steht

  • Sicherheitshinweise S. 3, 4, 5
  • Installation S. 10, 11, 12
  • Verkabelung S. 13, 14, 15, 16
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abmessungen der Conduit Box Seite 8 Komponenten der Conduit Box Seite 9 Beispiel für Bohrlochpositionen Seite 11 Bohrschablone Seite 12 Verkabelung einer Einzelbatterie Seite 14 Verkabelung bei Mehrfachbatteriesystemen Seite 16

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Verkabelung der Sol-Ark 15K-2P-N Conduit Box, die als Zubehör für den Sol-Ark 15K-2P-N Hybrid-Wechselrichter und HELIOS ESS Lithium-Batterien dient. Die Box schützt die Verkabelung des Energiespeichersystems.

Sicherheitshinweise:

  • Installation und Wartung dürfen nur von qualifiziertem Personal durchgeführt werden.
  • Tragen Sie persönliche Schutzausrüstung (PSA), einschließlich isolierter Handschuhe und Schutzbrille.
  • Bei Brandgeruch: Wechselrichter ausschalten und Installateur rufen.
  • Bei Feuer: Not-Aus drücken, nicht versuchen zu löschen, Notruf wählen.
  • Keine metallischen Gegenstände oder Werkzeuge auf die Batterieklemmen legen.

Lieferumfang

Überprüfen Sie den Inhalt der Verpackung:

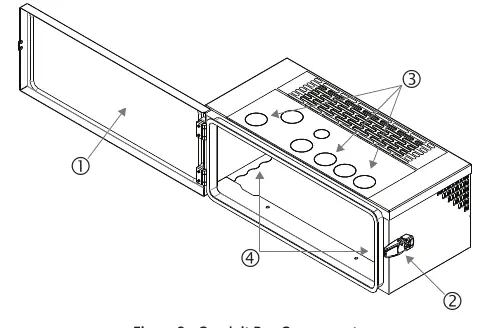

Komponenten der Conduit Box
Komponenten der Conduit Box
  • Sol-Ark Conduit Box
  • Bohrschablone
  • CAT6-Kabel (30,48 cm)
  • Zubehör: 6x RSB-50 Kabeldurchführungen, 1x RSB-35 Kabeldurchführung

Technische Daten

Abmessungen der Conduit Box
Abmessungen der Conduit Box
  • Abmessungen: 229 mm (H) x 519 mm (B) x 278 mm (T)
  • Gewicht: 6 kg (Versandgewicht 9 kg)
  • Material: Verzinktes Stahlblech

Installation

Die Installation erfordert eine sorgfältige Planung der Bohrungen und der Wandmontage.

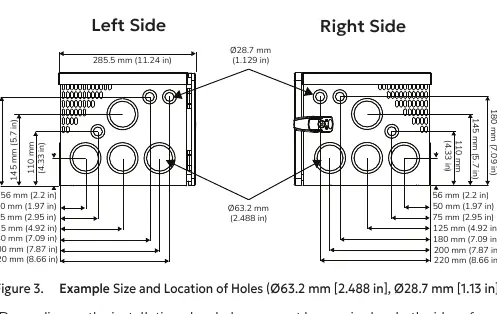

Beispiel für Bohrlochpositionen
Beispiel für Bohrlochpositionen
Bohrschablone
Bohrschablone
  1. Vorbereitung: Planen Sie bei mehreren Batterien die Bohrungen für die seitliche Kabelführung.
  2. Bohren: Verwenden Sie die mitgelieferte Bohrschablone, um die Positionen für die Wandhalterungen der Batterie und des Wechselrichters zu markieren.
  3. Wandmontage: Verwenden Sie einen Stud-Finder, um Wandbalken zu finden. Die Batteriehalterung benötigt mindestens 4 Schrauben in den Wandbalken.
  4. Montage der Box: Entfernen Sie die vier Montageschrauben oben auf der HELIOS ESS Batterie, setzen Sie die Conduit Box auf und befestigen Sie diese mit den Schrauben.

Verkabelung

Die Verkabelung muss gemäß den Anweisungen für Einzel- oder Mehrfachbatteriesysteme erfolgen.

Verkabelung einer Einzelbatterie
Verkabelung einer Einzelbatterie

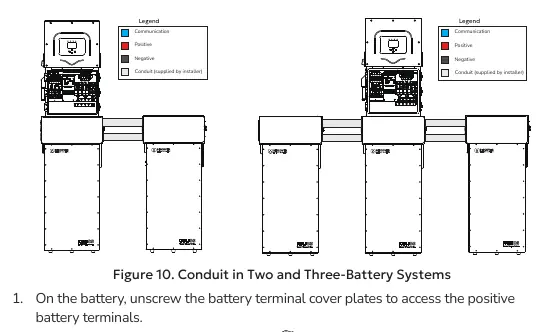

Verkabelung bei Mehrfachbatteriesystemen
Verkabelung bei Mehrfachbatteriesystemen
  • Einzelbatterie: Führen Sie die positiven und negativen Batteriekabel durch die Conduit Box zum Wechselrichter.
  • Mehrfachbatterien: Verwenden Sie das HELIOS ESS Parallel Wire Kit (950-0068). Maximal drei Batterien können parallel geschaltet werden.
  • Kommunikation: Verbinden Sie die CAN-Kommunikationskabel zwischen Wechselrichter und Batterie(n). Bei geschlossener Kommunikation ohne LYNK II Gateway muss ggf. ein Abschlusswiderstand an der letzten Batterie verwendet werden.

Praktische Hilfe

Typische Probleme

Brandgeruch

Schalten Sie das Stromumwandlungsgerät sofort aus und kontaktieren Sie den Installateur für eine Inspektion.

Feuer oder Rauch

Drücken Sie den Not-Aus-Schalter, falls vorhanden. Versuchen Sie nicht, das Feuer selbst zu löschen. Rufen Sie den Notruf.

Beschädigtes Gehäuse

Berühren Sie keine freiliegenden Inhalte. Lassen Sie das Gerät von einem Servicecenter prüfen.

Vor der Verwendung

  • Isolierte Werkzeuge bereithalten.
  • Wandbalken-Suchgerät (Stud Finder) verwenden.
  • Persönliche Schutzausrüstung (PSA) tragen.
  • Installationsanleitung der HELIOS ESS Batterie (805-0090) lesen.
  • Überprüfen, ob alle benötigten Kabel (z.B. 2/0 AWG) vorhanden sind.

Abbildungen und Diagramme

  • Abmessungen und Bohrlochpositionen für die Wandmontage.
  • Komponentenübersicht der Conduit Box (Tür, Riegel, Durchführungen).
  • Verkabelungsdiagramme für Einzel- und Mehrfachbatteriesysteme.
  • Anschluss der Kommunikationskabel (CAN/LYNK).

Modellkompatibilität

  • Kompatibel mit Sol-Ark 15K-2P-N Hybrid Inverter.
  • Erfordert HELIOS ESS Lithium-Batterien.
  • Zusätzliche Kabelkits (950-0070, 950-0068) sind separat erhältlich.
