Installationsanleitung für QuickBOLT 17862DF QB2 Montagesystem

Erfahren Sie, wie Sie das QuickBOLT 17862DF QB2 Montagesystem korrekt auf Asphalt-, EPDM- und TPO-Dächern installieren. Diese Anleitung enthält eine Liste der benötigten Materialien, eine detaillierte Schritt-für-Schritt-Montageanleitung...

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das QuickBOLT 17862DF QB2 System wird durch Vorbohren des Dachsparrens, optionales Abdichten, Platzieren des Microflashings und L-Fußes, Unterschieben des Miniflashings und anschließendes Festziehen mit mindestens 150 lbs/inch Drehmoment installiert. S. 2

Wichtigste Schritte

Bohren Sie das Loch mit einem 15/64-Zoll-Bohrer vor. S. 2
Ziehen Sie die Schraube mit mindestens 150 lbs/inch fest. S. 2

Probleme und Lösungen

L-Fuß dreht sich

Erhöhen Sie das Drehmoment, bis das Microflashing vollständig komprimiert ist.

S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Mindestdrehmoment	150 lbs/inch	Erforderlich für die korrekte Kompression und Sicherung des L-Fußes.	S. 2

Wo es im PDF steht

Titelseite S. 1
Installationsanleitung S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 2

Seite 2

Wichtige Informationen zur Installation

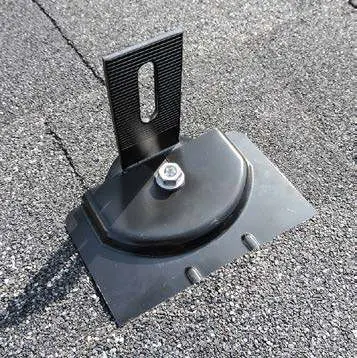

Das QuickBOLT 17862DF QB2 Montagesystem ist für die Verwendung auf Asphalt-, EPDM- und TPO-Dächern konzipiert. Um eine ordnungsgemäße Abdichtung und Stabilität zu gewährleisten, muss das Microflashing mit einem Mindestdrehmoment von 150 lbs/inch angezogen werden. Wenn das System korrekt installiert ist, sollte sich der L-Fuß nicht mehr drehen lassen.

Empfohlene Materialien

Werkzeuge zum Auffinden und Markieren des Dachsparrens
Bohrmaschine mit einem 15/64-Zoll-Bohrer
Vom Hersteller zugelassenes Dichtmittel (optional)
Werkzeug zum Trennen der Dachschindeln
1/2-Zoll-Nuss-Einsatz (Nut Setter)

Installationsschritte

Suchen und markieren Sie den Dachsparren.
Bohren Sie das Loch vor.
Optional: Füllen Sie das vorgebohrte Loch mit einem vom Hersteller zugelassenen Dichtmittel.
Optional: Platzieren Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing-Unterlegscheibe.
Platzieren Sie das Microflashing und anschließend den L-Fuß.
Schieben Sie das Miniflashing unter die Schindeln und über den L-Fuß.
Setzen Sie die Schraube über das Miniflashing ein und ziehen Sie diese fest, bis das Microflashing komprimiert und das Miniflashing sicher befestigt ist.

Wichtige Hinweise zur Montage

Achten Sie darauf, das Microflashing ordnungsgemäß zu komprimieren. Verwenden Sie dazu ein Mindestdrehmoment von 150 lbs/inch. Sobald die Schraube vollständig angezogen ist, muss der L-Fuß fest sitzen und darf sich nicht mehr drehen lassen.

Praktische Hilfe

Typische Probleme

L-Fuß lässt sich nach der Montage noch drehen

Das Drehmoment ist zu gering. Stellen Sie sicher, dass die Schraube mit mindestens 150 lbs/inch angezogen wurde, um das Microflashing vollständig zu komprimieren.

Vor der Verwendung

Stellen Sie sicher, dass Sie Werkzeuge zum Auffinden der Dachsparren haben.
Verwenden Sie einen 15/64-Zoll-Bohrer für die Vorbohrung.
Halten Sie ein vom Hersteller zugelassenes Dichtmittel bereit (optional).
Verwenden Sie ein geeignetes Werkzeug zum Trennen der Schindeln.
Stellen Sie sicher, dass ein 1/2-Zoll-Nuss-Einsatz für die Montage vorhanden ist.

Technische Daten in der Praxis

Mindestdrehmoment: 150 lbs/inch ist erforderlich, um das Microflashing korrekt zu komprimieren und den L-Fuß gegen Verdrehen zu sichern.

Abbildungen und Diagramme

Die Anleitung zeigt den Prozess vom Vorbohren über das Auftragen des Dichtmittels bis hin zur finalen Befestigung des L-Fußes mit dem Miniflashing.

Modellkompatibilität

Geeignet für Asphalt-, EPDM- und TPO-Dächer.
