Installationsanleitung für QuickBOLT 17662DF QB2 Dachbefestigung

Detaillierte Installationsanleitung für das QuickBOLT 17662DF QB2 Dachbefestigungssystem. Erfahren Sie, wie Sie das System sicher auf Asphalt-, EPDM- und TPO-Dächern montieren, inklusive benötigter Materialien und Drehmomentvorgaben.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das QuickBOLT 17662DF QB2 ist ein Befestigungssystem für Solarmodule auf Asphalt-, EPDM- und TPO-Dächern. Die Installation erfordert das Vorbohren der Sparren, die Verwendung von Dichtmittel und das Einhalten eines Mindestdrehmoments von 150 lbs/inch. S. 2

Wichtigste Schritte

  • Sparren lokalisieren, vorbohren, Dichtmittel auftragen, Microflashing und L-Fuß platzieren, Miniflashing unter Schindeln schieben und mit 150 lbs/inch festziehen. S. 2

Probleme und Lösungen

Unzureichende Kompression des Microflashings

Erhöhen Sie das Drehmoment auf mindestens 150 lbs/inch.

S. 2

Technische Daten

Parameter Wert Hinweis Seiten
Mindestdrehmoment 150 lbs/inch Erforderlich für die korrekte Kompression des Microflashings. S. 2

Wo es im PDF steht

  • Titelseite S. 1
  • Installationsanleitung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Vorbohren des Lochs im Sparren Seite 2 Installiertes System Seite 2

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die fachgerechte Montage des QuickBOLT 17662DF QB2 Systems mit 3" Microflashing und Miniflashing. Das System ist für die Verwendung auf Asphalt-, EPDM- und TPO-Dächern konzipiert. Bitte stellen Sie sicher, dass alle Schritte gemäß den lokalen Bauvorschriften durchgeführt werden.

Empfohlene Materialien

  • Werkzeuge zum Auffinden und Markieren des Sparrens
  • Bohrer mit 15/64" Bohraufsatz
  • MFG-zugelassenes Dichtmittel (optional)
  • Werkzeug zum Trennen der Schindeln
  • 1/2" Nuss-Einsatz

Installationsschritte

Vorbohren des Lochs im Sparren
Vorbohren des Lochs im Sparren

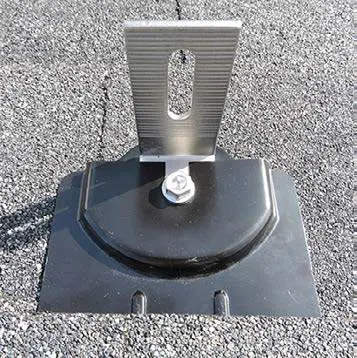

Installiertes System
Installiertes System
  1. Sparren lokalisieren: Suchen und markieren Sie die Position des Sparrens auf dem Dach.
  2. Vorbohren: Bohren Sie das Loch an der markierten Stelle vor.
  3. Abdichten (optional): Füllen Sie das vorgebohrte Loch mit einem MFG-zugelassenen Dichtmittel.
  4. Dichtung anbringen (optional): Platzieren Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing-Unterlegscheibe.
  5. Microflashing und L-Fuß: Platzieren Sie das Microflashing und anschließend den L-Fuß auf der markierten Stelle.
  6. Miniflashing einsetzen: Schieben Sie das Miniflashing unter die Schindeln und über den L-Fuß.
  7. Befestigung: Setzen Sie die Schraube durch das Miniflashing ein und ziehen Sie diese fest, bis das Microflashing komprimiert und das Miniflashing sicher befestigt ist.

Wichtige Hinweise

Um das Microflashing mit dem QB2 ordnungsgemäß zu komprimieren, ist ein Mindestdrehmoment von 150 lbs/inch erforderlich.

Praktische Hilfe

Typische Probleme

Undichtigkeit am Befestigungspunkt

Stellen Sie sicher, dass das Microflashing korrekt komprimiert wurde (Mindestdrehmoment 150 lbs/inch) und verwenden Sie bei Bedarf zusätzliches MFG-zugelassenes Dichtmittel.

Vor der Verwendung

  • Sparren lokalisieren und markieren
  • 15/64 Zoll Bohrer bereitstellen
  • MFG-zugelassenes Dichtmittel prüfen
  • 1/2 Zoll Nuss-Einsatz bereitstellen
  • Schindeltrennwerkzeug bereithalten
