Installationsanleitung für QuickBOLT 17962DF Dachbefestigung
Erfahren Sie, wie Sie das QuickBOLT 17962DF Black Split Top QB2 System korrekt installieren. Diese Anleitung enthält empfohlene Materialien, Schritt-für-Schritt-Installationsanweisungen und wichtige Drehmomentvorgaben für eine sichere...
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das QuickBOLT 17962DF System wird durch Vorbohren des Sparrens, Auftragen von Dichtmittel (optional), Platzieren von Microflashing und L-Foot, Einsetzen des Miniflashings unter die Schindeln und anschließendes Festziehen des Bolzens mit mindestens 150 lbs/inch Drehmoment installiert. S. 2
Wichtigste Schritte
- Sparren lokalisieren und markieren S. 2
- Loch vorbohren S. 2
- Bolzen mit 150 lbs/inch Drehmoment festziehen S. 2
Probleme und Lösungen
L-Foot dreht sich nach der Installation
Das Drehmoment ist zu gering. Erhöhen Sie das Drehmoment auf mindestens 150 lbs/inch, bis das Microflashing komprimiert ist.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Mindestdrehmoment | 150 lbs/inch | Erforderlich für die korrekte Kompression der Microflashing-Dichtung. | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Installationsanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für das QuickBOLT 17962DF Black Split Top QB2 System. Das System ist für die Verwendung auf Asphalt-, EPDM- und TPO-Dächern konzipiert. Die korrekte Installation ist entscheidend für die Dichtigkeit und Stabilität der Dachbefestigung.
Empfohlene Materialien
- Werkzeug zum Auffinden und Markieren des Sparrens
- Bohrmaschine mit 15/64 Zoll Bohrer
- MFG-zugelassenes Dichtmittel (optional)
- Werkzeug zum Trennen der Schindeln
- 1/2 Zoll Nuss-Einsatz (Nut Setter)
Installationsschritte
- Sparren lokalisieren und markieren: Finden Sie die Position des Sparrens auf dem Dach.
- Loch vorbohren: Bohren Sie das Loch an der markierten Stelle.
- Dichtmittel auftragen (optional): Füllen Sie das vorgebohrte Loch mit einem MFG-zugelassenen Dichtmittel.
- Dichtmittel auf Microflashing (optional): Platzieren Sie einen Ring aus Dichtmittel um die Unterseite der Microflashing-Unterlegscheibe.
- Microflashing und L-Foot platzieren: Setzen Sie das Microflashing und anschließend den L-Foot auf die markierte Stelle.
- Miniflashing einsetzen: Schieben Sie das Miniflashing unter die Schindeln und über den L-Foot.
- Bolzen festziehen: Setzen Sie den Bolzen über das Miniflashing und ziehen Sie ihn fest, bis das Microflashing komprimiert und das Miniflashing sicher befestigt ist.
Wichtige Hinweise zur Montage
Um das Microflashing mit dem QB2-System ordnungsgemäß zu komprimieren, ist ein Mindestdrehmoment von 150 lbs/inch erforderlich. Wenn der Bolzen vollständig festgezogen ist, sollte sich der L-Foot nicht mehr drehen lassen.
Praktische Hilfe
Typische Probleme
L-Foot lässt sich nach der Montage noch drehen
Das Drehmoment war nicht ausreichend. Stellen Sie sicher, dass das Microflashing vollständig komprimiert ist (mindestens 150 lbs/inch).
Vor der Verwendung
- Werkzeug zum Auffinden und Markieren des Sparrens
- Bohrmaschine mit 15/64 Zoll Bohrer
- MFG-zugelassenes Dichtmittel (optional)
- Werkzeug zum Trennen der Schindeln
- 1/2 Zoll Nuss-Einsatz (Nut Setter)
Abbildungen und Diagramme

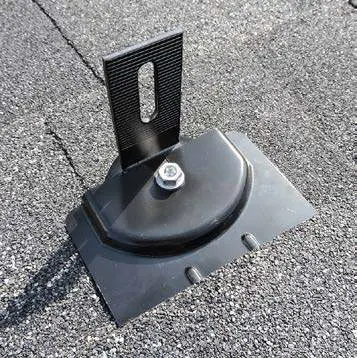

- Die Anleitung zeigt den Prozess von der Vorbereitung des Sparrens über das Bohren und Abdichten bis hin zur finalen Montage des L-Foot und der Bolzenbefestigung.
Modellkompatibilität
- Geeignet für Asphalt-, EPDM- und TPO-Dächer.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
Bereitet PDF-Handbücher für klare Produktseiten auf und achtet darauf, dass technische Angaben präzise und nachvollziehbar bleiben.
