Bedienungsanleitung für Sanela SLP 02KZ Urinal-Spülsystem
Erfahren Sie, wie Sie das Sanela SLP 02KZ Urinal-Spülsystem installieren, anschließen und warten. Wichtige Hinweise zur konstanten Stromversorgung, Einstellung der Spülparameter und Wartung des elektromagnetischen Ventils.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sanela SLP 02KZ ist ein Infrarot-Urinal-Spülsystem mit integriertem Netzteil. Wichtig: Für eine einwandfreie Funktion muss das Gerät dauerhaft unter Spannung stehen. Schließen Sie das Netzteil niemals hinter einen Lichtschalter an, da dies die Funktion unterbricht.
Produktbeschreibung
Das System besteht aus einer Unterputz-Montagebox mit integrierter Elektronik und einem Infrarot-Sensor. Es ist für den Betrieb mit 230 V AC ausgelegt und bietet eine automatische Spülfunktion für Urinale.
Installation und Montage
Die Installation sollte gemäß den beiliegenden Maßzeichnungen erfolgen. Die Montagebox wird in die Wand eingelassen. Achten Sie auf die korrekte Ausrichtung der Anschlüsse (G 3/4"). Stellen Sie sicher, dass die Wasserzuleitung den Anforderungen entspricht (Druckbereich 0,1 - 0,6 MPa).
Elektrischer Anschluss
Das Gerät wird mit 230 V AC betrieben. Der Anschluss muss so erfolgen, dass das Gerät permanent mit Strom versorgt wird. Verbinden Sie die Elektronikkomponenten gemäß dem Schaltplan im PDF. Achten Sie darauf, dass die Steckverbindungen fest sitzen und vor Feuchtigkeit geschützt sind.
Einstellungen und Betrieb
Das System verfügt über einen Einstellungsmodus. Mit dem optionalen Zubehör (universelle Fernbedienung SLD 03) können Parameter wie Spülzeit, Sensorreichweite und das Hygienespülintervall angepasst werden. Der Einstellungsmodus wird durch entsprechende Signale am Sensor aktiviert.

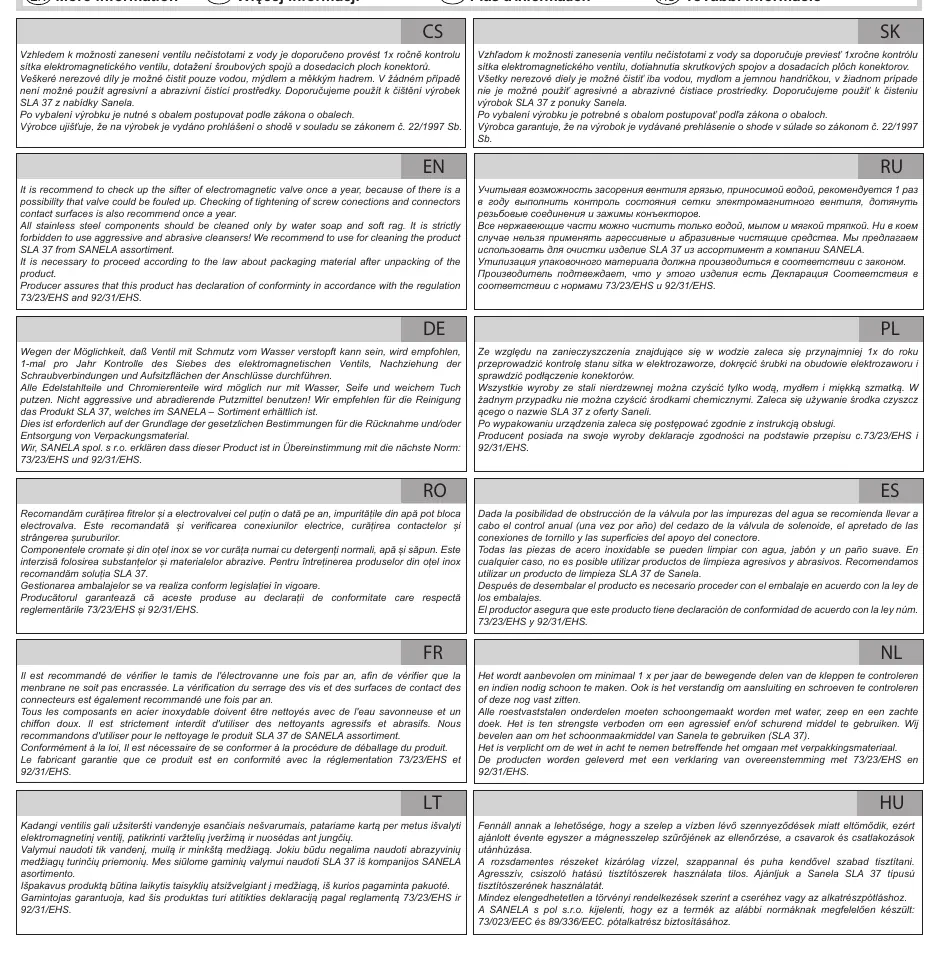

Wartung und Reinigung
Um eine einwandfreie Funktion zu gewährleisten, wird eine jährliche Wartung empfohlen:
- Kontrolle und Reinigung des Siebs am elektromagnetischen Ventil.
- Überprüfung der Schraubverbindungen und Kontaktflächen der Steckverbinder.
- Reinigung der Edelstahlteile nur mit Wasser, Seife und einem weichen Tuch.
- Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel. Wir empfehlen das Produkt SLA 37 aus dem Sanela-Sortiment.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät spült nicht oder unregelmäßig
Prüfen Sie, ob das Gerät dauerhaft unter Spannung steht (nicht hinter einem Lichtschalter). Reinigen Sie das Sieb des elektromagnetischen Ventils.
Ventil verstopft
Aufgrund von Wasserverunreinigungen sollte das Sieb des elektromagnetischen Ventils einmal jährlich kontrolliert und gereinigt werden.
Vor der Verwendung

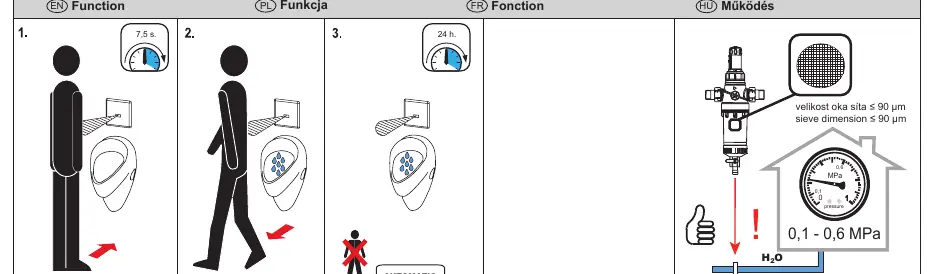

- Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt.
- Prüfen Sie, ob eine konstante 230 V AC Stromversorgung gewährleistet ist.
- Stellen Sie sicher, dass das Sieb des Ventils sauber ist.
- Verwenden Sie für die Reinigung nur milde Seifenlauge oder das empfohlene Reinigungsmittel SLA 37.
Technische Daten in der Praxis
- Spannungsversorgung
- 230 V AC, muss permanent anliegen.
Abbildungen und Diagramme

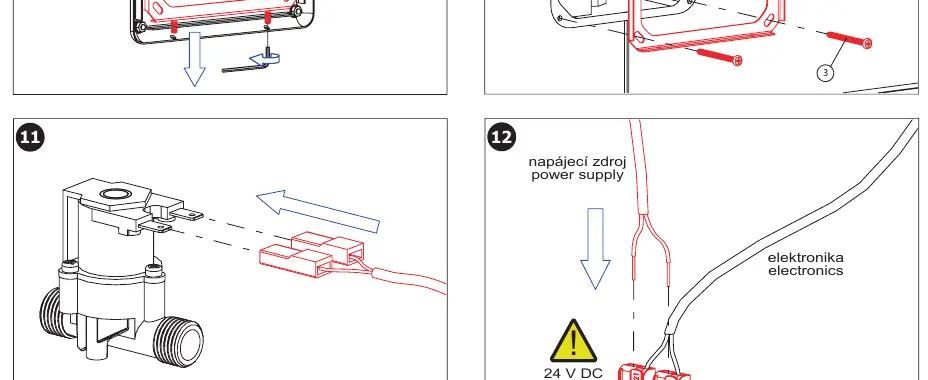

- Die Schaltpläne zeigen den Anschluss der 230 V AC Stromversorgung an das Netzteil und die Verbindung des Netzteils mit der Elektronikeinheit.
- Die Montagezeichnungen verdeutlichen die Einbaumaße der Unterputzbox.
Modellkompatibilität
- SLA 02: Vtoková armatura (Zulaufarmatur) für Urinale mit hinterem Zulauf.
- SLD 03: Universelle Fernbedienung zur Parametereinstellung.
- SLR 02: Montagerahmen für Trockenbau.
