Bedienungsanleitung für Sanela SLW 10NKB / SLW 10NKBX Automatische WC-Spülung
Detaillierte Installations- und Bedienungsanleitung für die Sanela SLW 10NKB / SLW 10NKBX automatische WC-Spülung. Erfahren Sie alles über die Montage, Einstellung der Spülzeiten, Durchflussregulierung und den Batteriewechsel.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Sanela SLW 10NKB / SLW 10NKBX ist eine automatische WC-Spülung, die für den Betrieb mit 6V-Batterien ausgelegt ist. Das System zeichnet sich durch eine berührungslose Sensorsteuerung aus. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen. Achten Sie bei der Montage auf den korrekten Wasserdruck (0,15 - 0,6 MPa) und die Siebgröße (≤ 90 µm), um einen einwandfreien Betrieb zu gewährleisten.
Installation und Montage
Die Installation erfordert eine sorgfältige Vorbereitung. Beachten Sie, dass für keramische WCs und Edelstahl-WCs unterschiedliche Montageschritte gelten. Der Einbaurahmen muss präzise ausgerichtet werden.
- Prüfen Sie den Lieferumfang anhand der Stückliste auf Vollständigkeit.
- Montieren Sie den Einbaurahmen gemäß den Schritten 1 bis 8.
- Verlegen Sie die Wasseranschlüsse und führen Sie die Montage der Spülarmatur durch.
- Achten Sie bei der Installation auf die Unterscheidung zwischen keramischen und Edelstahl-WCs (siehe Schritte 21-24).
- Schließen Sie die Wasserzufuhr an und prüfen Sie alle Verbindungen auf Dichtheit.
Einstellung und Wartung
Das System ermöglicht die Anpassung der Spülzeiten und des Wasserdurchflusses. Die Werkseinstellungen sind für die meisten Anwendungen optimiert.

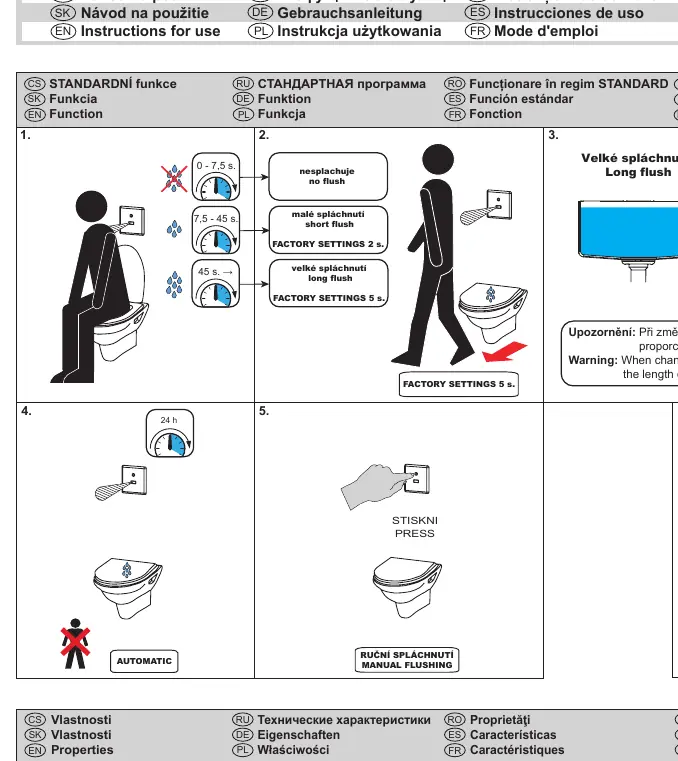

- Spülzeiten: Die Werkseinstellung für die große Spülung beträgt 5 Sekunden. Änderungen an der großen Spülung wirken sich proportional auf die kleine Spülung aus.

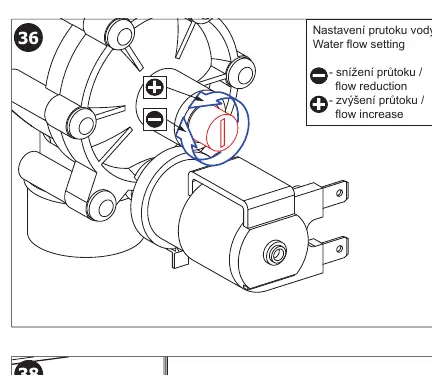

- Durchflusseinstellung: Der Wasserdurchfluss kann über das Ventil (Schritt 36) manuell reguliert werden (Plus für Erhöhung, Minus für Reduzierung).
- Batteriewechsel: Wenn die Kapazität der Batterien nachlässt, ist ein Austausch erforderlich. Öffnen Sie dazu das Gehäuse und ersetzen Sie die Batterien durch neue 1,5V AA-Alkaline-Batterien.
- Sensorreichweite: Die Reichweite des Sensors ist einstellbar (0,3 - 0,7 m).
Fehlerbehebung und Statusanzeige
Das System verfügt über eine LED-Statusanzeige zur Kontrolle der Batterieleistung:
- Zustand 10-0%: Die LED blinkt in bestimmten Intervallen, ein Batteriewechsel wird empfohlen.
- Zustand 0%: Die LED blinkt dauerhaft, ein Batteriewechsel ist zwingend erforderlich.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülung erfolgt
Prüfen Sie den Batteriestatus anhand der LED-Anzeige. Wenn die Batterien leer sind (0%), müssen diese ersetzt werden.
Spülzeit ist zu kurz oder zu lang
Die Spülzeiten können angepasst werden. Nutzen Sie hierfür die optionale Fernbedienung SLD 03 oder prüfen Sie die Sensoreinstellungen.
Wasserdurchfluss ist zu stark oder zu schwach
Regulieren Sie den Durchfluss manuell am Ventil im Inneren der Spülarmatur (Schritt 36).
Vor der Verwendung
- Wasserdruck muss zwischen 0,15 und 0,6 MPa liegen.
- Siebgröße muss ≤ 90 µm betragen.
- Sicherheitshinweise vor der Installation lesen.
- Batterien (4x AA Alkaline) bereitstellen.
- Prüfen, ob ein keramisches oder Edelstahl-WC installiert wird (unterschiedliche Montageschritte).
Technische Daten in der Praxis
- 0,15 - 0,6 MPa
- Erforderlicher Betriebswasserdruck.
Abbildungen und Diagramme
- Schritte 1-8: Montage des Einbaurahmens und Ausrichtung.
- Schritte 21-24: Spezifische Montage für keramische vs. Edelstahl-WCs.
- Schritte 32-35: Batteriewechsel-Prozess.
- Schritt 36: Manuelle Einstellung des Wasserdurchflusses.
Modellkompatibilität
- Geeignet für keramische WCs.
- Geeignet für Edelstahl-WCs (beachten Sie die abweichenden Montageschritte).
- Optionales Zubehör: Fernbedienung SLD 03 zur Parameteranpassung.
