Bedienungsanleitung für Sanela SLP 03K/KV/KX Urinal-Spülventil
Erfahren Sie, wie Sie das elektronische Urinal-Spülventil Sanela SLP 03K/KV/KX installieren, konfigurieren und warten. Detaillierte Anleitung zu Eco-Modi, elektrischem Anschluss und Parametereinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Bedienungsanweisungen für die elektronischen Urinal-Spülventile der Serie Sanela SLP 03K, SLP 03KV und SLP 03KX. Wichtig: Das Gerät muss dauerhaft unter Spannung stehen. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies die Funktion beeinträchtigt und zu Fehlfunktionen führen kann.
Produktbeschreibung
Die Serie SLP 03 umfasst elektronische Spülventile für Urinale mit Sensorsteuerung. Das System arbeitet mit einer Betriebsspannung von 24V DC. Die Modelle unterscheiden sich in der Ausführung, basieren jedoch auf der gleichen technischen Plattform.

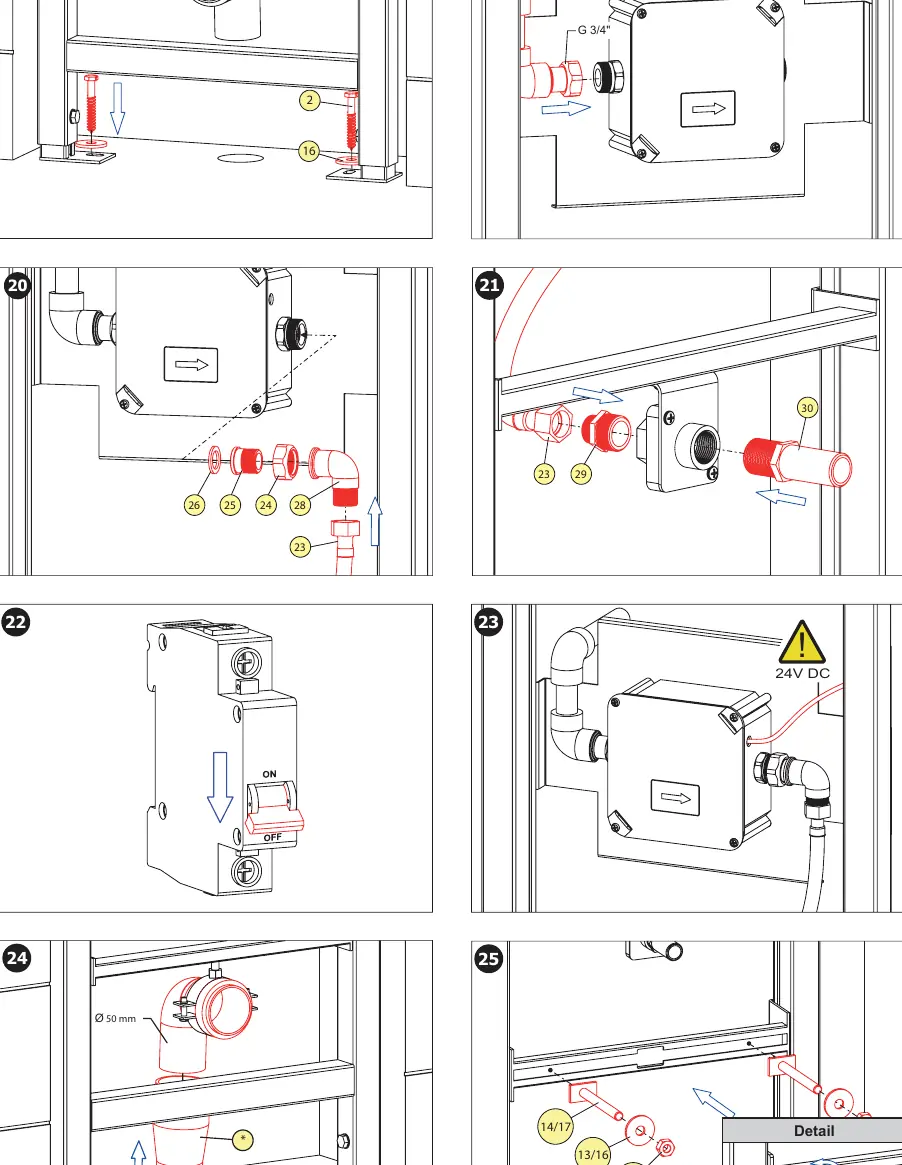

Installation und Montage
- Montieren Sie den Einbaurahmen gemäß den beiliegenden Maßzeichnungen.
- Schließen Sie die Wasserzuleitung (G 3/4") an.
- Führen Sie die elektrische Installation gemäß dem Schaltplan durch (24V DC).
- Achten Sie auf den zulässigen Wasserdruck von 0,1 bis 0,6 MPa.
- Stellen Sie sicher, dass das Sieb (Maschenweite ≤ 90 µm) korrekt installiert ist.

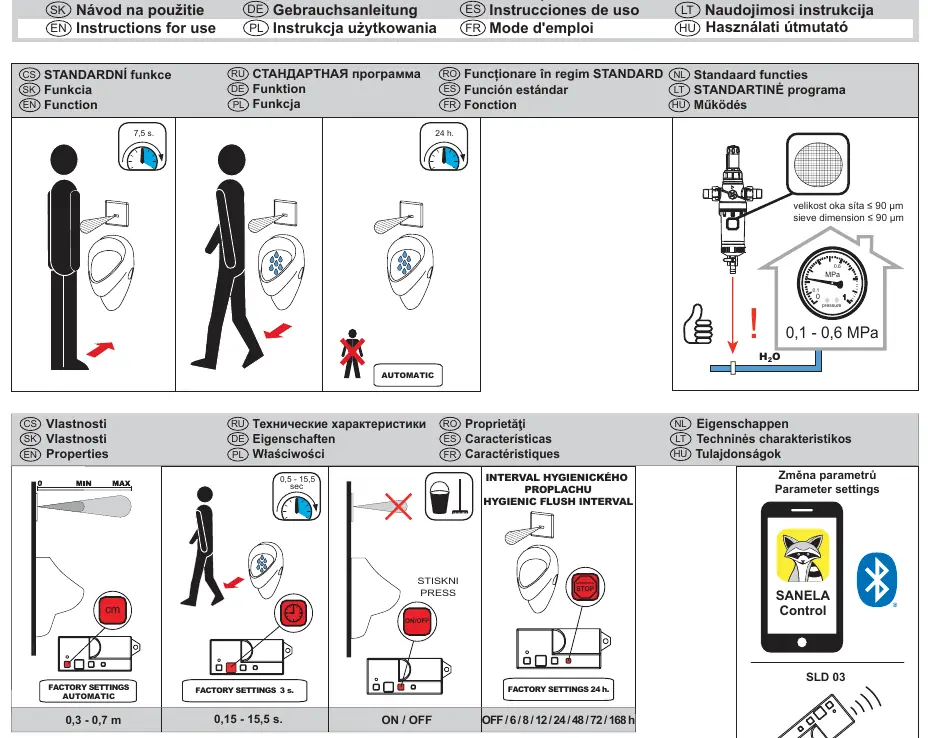

Betrieb und Einstellungen
Die Spülung erfolgt automatisch durch den Sensor. Parameter wie Spülzeit, Reichweite und Hygienespülung können angepasst werden:
- Fernbedienung: Verwendung des SLD 03 zur Parametereinstellung.
- App: Nutzung der Sanela Control App zur Konfiguration.
Eco-Modi
Das System bietet zwei spezielle Eco-Modi zur Wasserersparnis:
- Eco-Modus 1 (Break-Modus): Ideal für Schulen oder Stadien. Das System spült nur nach einer bestimmten Zeit, wenn eine Nutzung erkannt wurde, um häufige Spülungen bei hoher Frequenz zu vermeiden.
- Eco-Modus 2 (Office-Modus): Geeignet für unregelmäßige Nutzung. Wechselt zwischen kurzen Spülungen zur Reinigung und längeren Spülungen zur Siphonreinigung.
Wartung
Reinigen Sie regelmäßig das Sieb, um einen ordnungsgemäßen Durchfluss zu gewährleisten. Führen Sie regelmäßige Wartungsarbeiten gemäß den Herstellerempfehlungen durch.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät funktioniert nicht
Überprüfen Sie, ob das Gerät dauerhaft unter Spannung steht und nicht hinter einem Lichtschalter angeschlossen ist.
Spülung erfolgt nicht oder unregelmäßig
Überprüfen Sie die Einstellungen der Eco-Modi oder passen Sie die Parameter über die Fernbedienung/App an.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung 24V DC beträgt.
- Prüfen Sie den Wasserdruck (0,1 - 0,6 MPa).
- Stellen Sie sicher, dass das Sieb sauber ist (Maschenweite ≤ 90 µm).
- Vergewissern Sie sich, dass die Stromversorgung nicht über einen Lichtschalter geschaltet wird.
Abbildungen und Diagramme

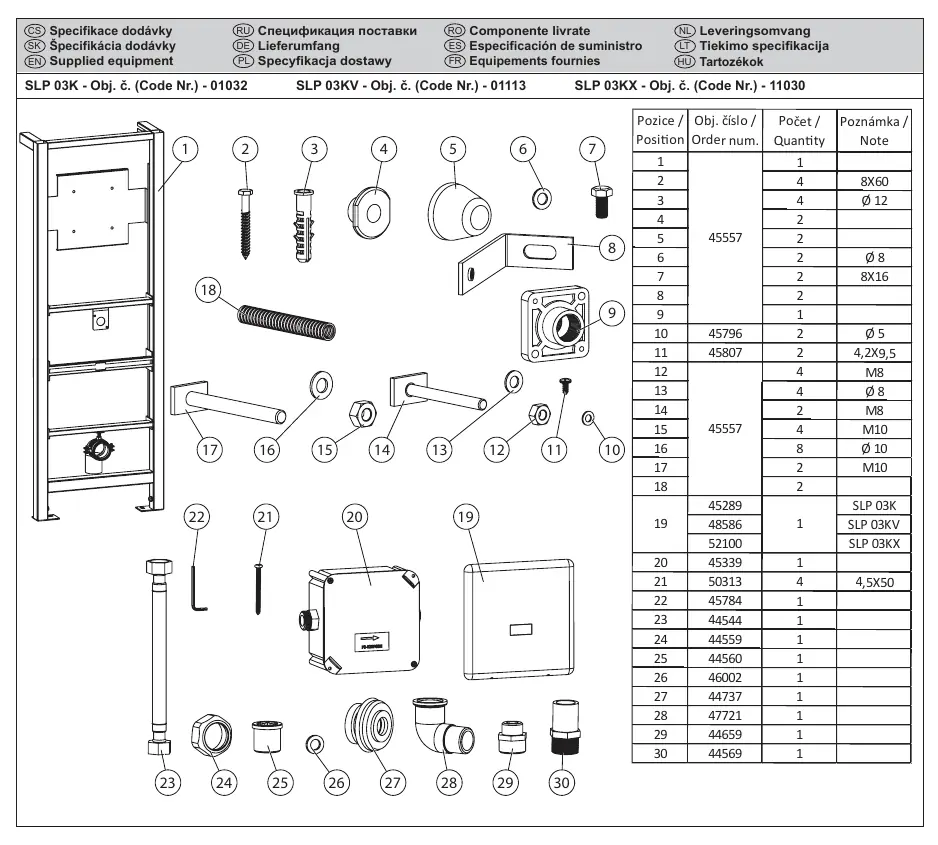

- Die Anleitung enthält detaillierte Explosionszeichnungen der Montagekomponenten.

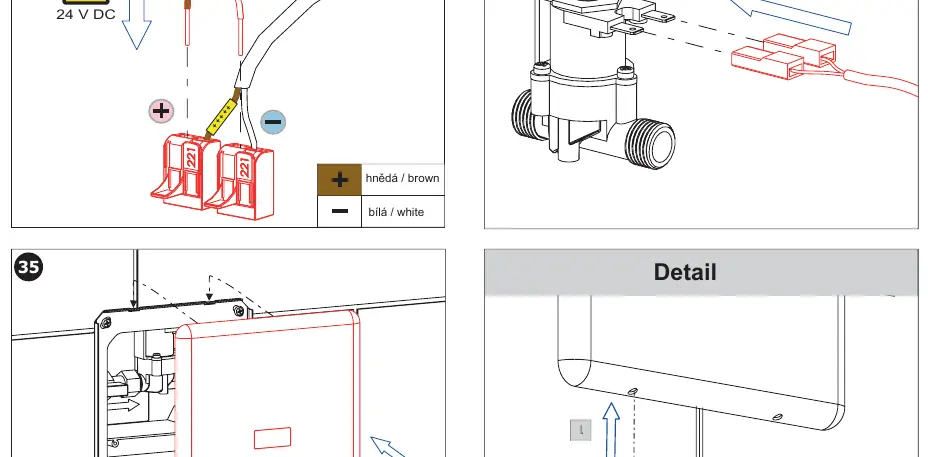

- Schaltpläne zeigen den korrekten Anschluss der 24V DC Stromversorgung.
Modellkompatibilität
- Kompatibel mit Sanela Control App.
- Verwenden Sie nur die spezifizierten Netzteile (z.B. SLZ 01Y, SLZ 04Y).
