Sanitär / Toiletten und Urinale
Bedienungsanleitung für Infrarot-Gruppen-Urinalspülung Sanela SLP 05KBX
Schnellstartanleitung und technische Daten für die Sanela SLP 05KBX Infrarot-Gruppen-Urinalspülung. Erfahren Sie mehr über Installation, technische Spezifikationen und Bluetooth-Einstellungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Sanela SLP 05KBX ist eine Infrarot-Gruppen-Urinalspülung mit Bluetooth-Steuerung. Sie ist für die gleichzeitige Spülung mehrerer Urinale konzipiert und reagiert auf die Anwesenheit von Personen im Erfassungsbereich. Die Konfiguration erfolgt über die Sanela Control App oder die Fernbedienung SLD 03.
- Erfassungsbereich: Bis zu 3 Meter (einstellbar).
- Spülzeit: Einstellbar von 0,5 bis 15,5 Sekunden.
- Stromversorgung: 6 V (4x AA Batterien).
- Wasserdruck: Erforderlich zwischen 0,15 und 0,6 MPa.
Produktbeschreibung
Das System umfasst eine Edelstahlabdeckung mit Elektronik, einen Kunststoff-Installationskasten sowie einen Edelstahl-Installationskasten mit Ventil. Die Steuerung erkennt Personen, die sich länger als 7,5 Sekunden vor dem Urinal befinden. Nach dem Verlassen des Bereichs erfolgt die Spülung. Eine automatische Hygienespülung findet 24 Stunden nach der letzten Aktivierung statt.

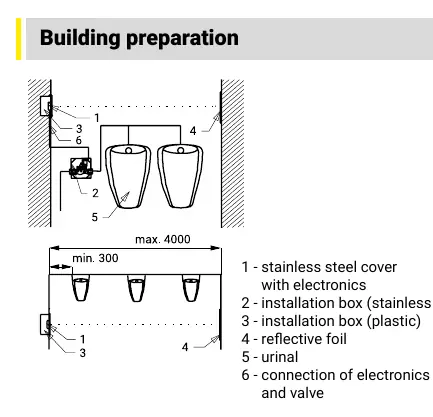

Bauvorbereitung
Bei der Installation ist auf die korrekte Platzierung der Installationskästen und der reflektierenden Folie zu achten. Die Elektronik und das Ventil müssen gemäß dem Installationsschema verbunden werden. Stellen Sie sicher, dass der Wasserzulauf einen Querschnitt von mindestens 32 mm (PN 16) aufweist.
Technische Daten
- Abmessungen Edelstahlabdeckung: 170 x 170 x 10 mm
- Abmessungen Kunststoffkasten: 140 x 140 x 75 mm
- Abmessungen Edelstahlkasten mit Ventil: 145 x 155 x 100 mm
- Leistungsaufnahme: 3 W
- Durchflussmenge: 70 l/min bei 0,15 MPa
- Wasseranschluss: Externes Gewinde G 1 Zoll
Lieferumfang
Das Set SLP 05KBX (Versorgungs-Nr. 01057) enthält:
- Edelstahlabdeckung mit Elektronik und Bluetooth-Modul
- Kunststoff-Installationskasten
- Edelstahl-Installationskasten mit Armaturen und Magnetventil
- Edelstahlabdeckung für den Ventilkasten
- Reflektierende Folie
- 4 Stück AA-Alkalibatterien 1,5 V 2700 mAh
Zubehör
Optional sind folgende Komponenten erhältlich:
- SLD 03 (Versorgungs-Nr. 07030): Fernbedienung zur Parametereinstellung
- SLA 02 (Versorgungs-Nr. 06020): Zulaufanschluss mit Dichtung für Urinale mit rückseitigem Zulauf
- SLA 30 (Versorgungs-Nr. 06300): Reflektierende Folie
- SLA 36 (Versorgungs-Nr. 06360): Ersatzbatterieset
- Sanela Control App: Verfügbar im App Store und Google Play
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Sensor reagiert nicht
Stellen Sie sicher, dass sich Personen länger als 7,5 Sekunden im Erfassungsbereich befinden und keine Hindernisse den Sensor blockieren.
Spülung erfolgt nicht
Überprüfen Sie den Batteriestatus und ob der Wasserdruck innerhalb des Bereichs von 0,15 - 0,6 MPa liegt.
Vor der Verwendung
- Wasserdruck prüfen (0,15 - 0,6 MPa).
- Batterien (4x AA) korrekt einlegen.
- Sensorbereich auf Hindernisse prüfen.
- Sanela Control App für Bluetooth-Einstellungen herunterladen.
- Installationskästen gemäß Schema positionieren.
Technische Daten in der Praxis
- 0,15 - 0,6 MPa
- Empfohlener Arbeitsdruck für den Wasseranschluss.
Abbildungen und Diagramme
- Das Diagramm zeigt die Anordnung der Installationskästen (Kunststoff und Edelstahl) in der Wand.
- Es verdeutlicht die Positionierung der reflektierenden Folie und den Anschluss der Elektronik an das Ventil.
Modellkompatibilität
- Geeignet für Urinale mit rückseitigem Zulauf bei Verwendung von SLA 02.
- Bluetooth-Steuerung erfordert die Sanela Control App.
