Bedienungsanleitung für elektronisches Spülsystem Sanela SLW...

Wichtige Informationen aus der Anleitung

Das elektronische Spülsystem Sanela SLW 10NK / SLW 10NKX erfordert für den ordnungsgemäßen Betrieb eine konstante Spannungsversorgung von 24V DC. Wichtig: Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da das Gerät dauerhaft unter Spannung stehen muss. Der zulässige Wasserdruckbereich liegt zwischen 0,15 und 0,6 MPa. Stellen Sie sicher, dass das Sieb (≤ 90 µm) installiert ist, um Verunreinigungen zu vermeiden.

Produktbeschreibung und Lieferumfang

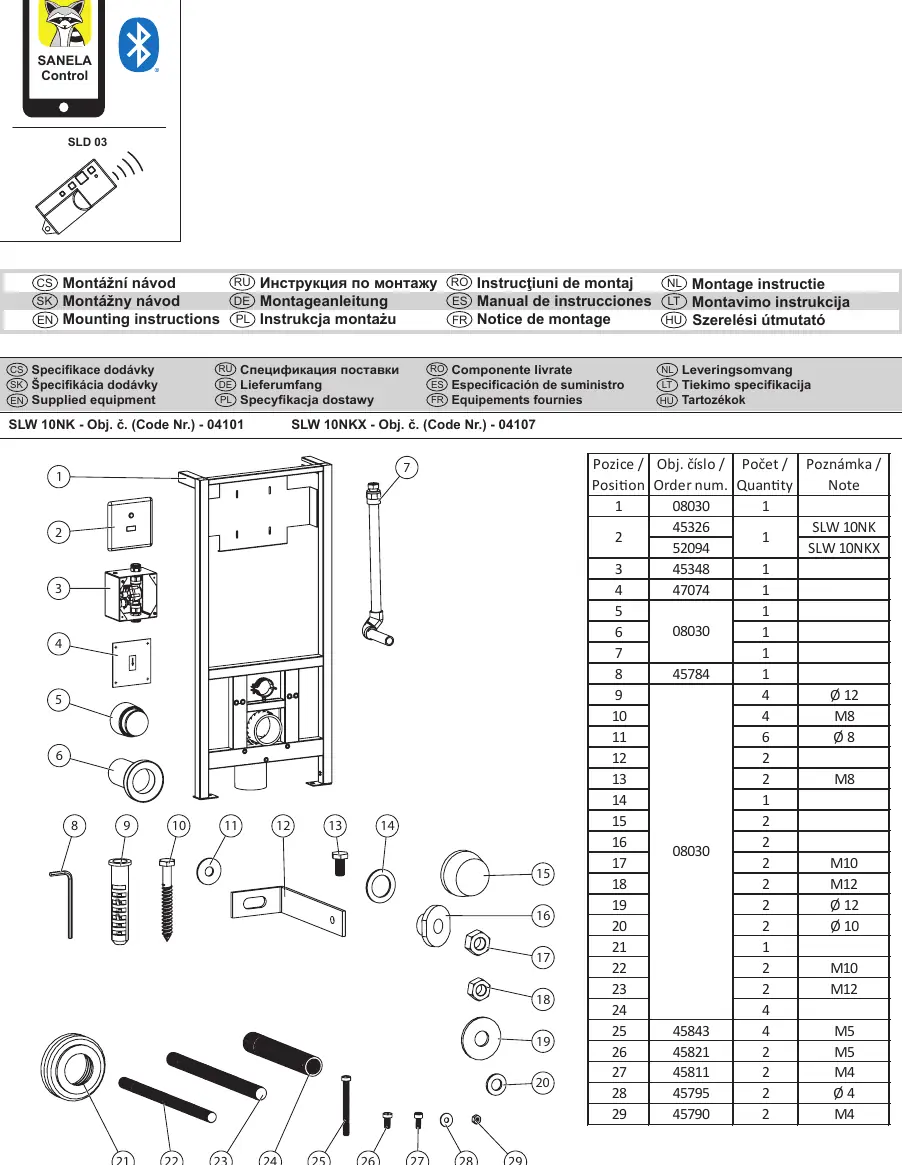

Das System besteht aus der elektronischen Steuereinheit und dem Einbaurahmen. Der Lieferumfang umfasst alle notwendigen Befestigungselemente für die Montage in der Wand. Bitte prüfen Sie anhand der beiliegenden Stückliste, ob alle Komponenten (Schrauben, Dichtungen, Anschlüsse) vollständig vorhanden sind.

Installation

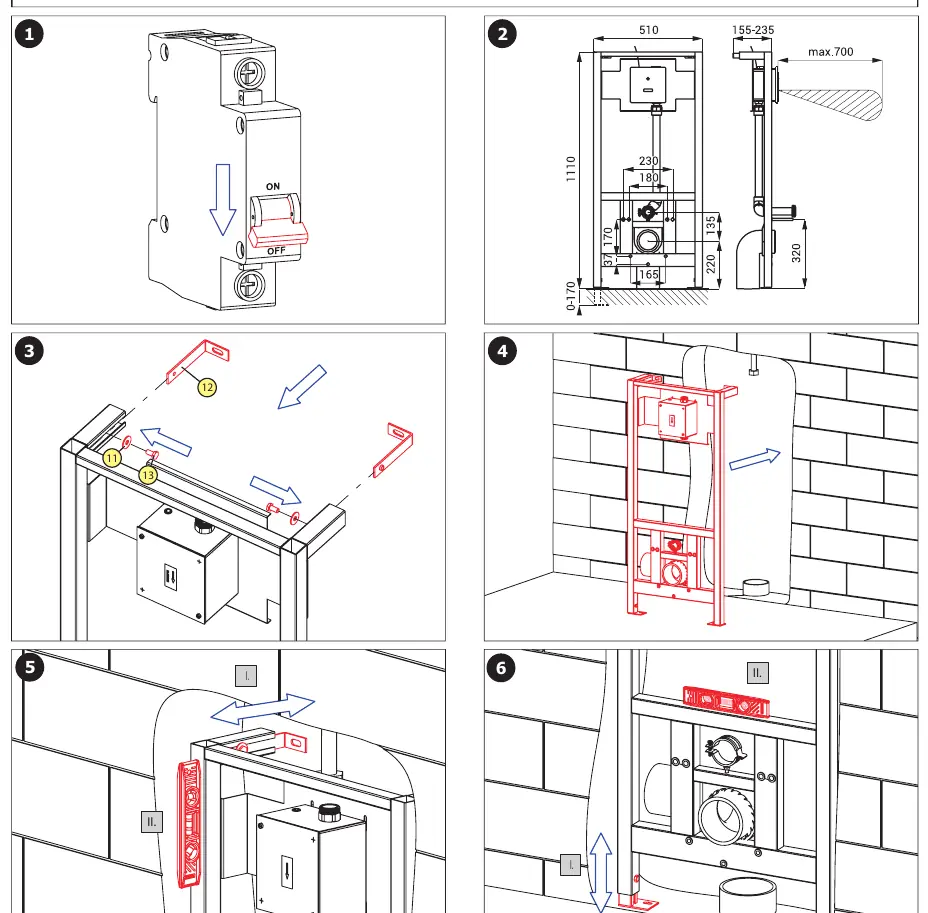

Die Installation sollte nur durch qualifiziertes Fachpersonal erfolgen. Beachten Sie vor Beginn die beiliegenden Sicherheitshinweise. Die Montage umfasst folgende Schritte:

• Vorbereitung des Einbaurahmens und Anschluss an die Wasserleitung.
• Befestigung des Rahmens an der Wand unter Verwendung der mitgelieferten Dübel und Schrauben.
• Unterscheidung bei der Montage zwischen keramischen WCs und Edelstahl-WCs (beachten Sie die spezifischen Hinweise in der Anleitung für die jeweiligen Befestigungspunkte).
• Anschluss der Wasserzuleitung und Prüfung auf Dichtheit.

Elektrischer Anschluss

Der elektrische Anschluss erfolgt über ein 24V DC Netzteil. Verbinden Sie die Kabel gemäß dem Schaltplan: Braun (+) und Weiß (-). Stellen Sie sicher, dass die Verbindung sicher und wassergeschützt ausgeführt ist. Das System führt nach dem Einschalten eine automatische Justierung durch.

Einstellung der Spülparameter

Die Spülparameter können angepasst werden, um den Wasserverbrauch zu optimieren:

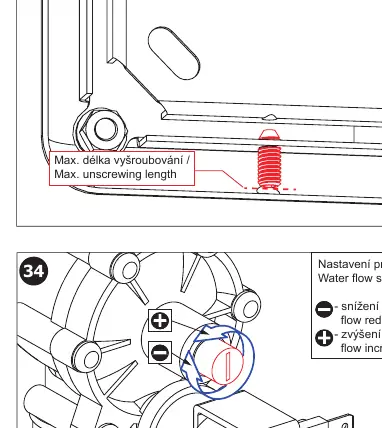

• Wasserdurchfluss: Kann über die Einstellschraube am Ventil reguliert werden (Plus für Erhöhung, Minus für Reduzierung).

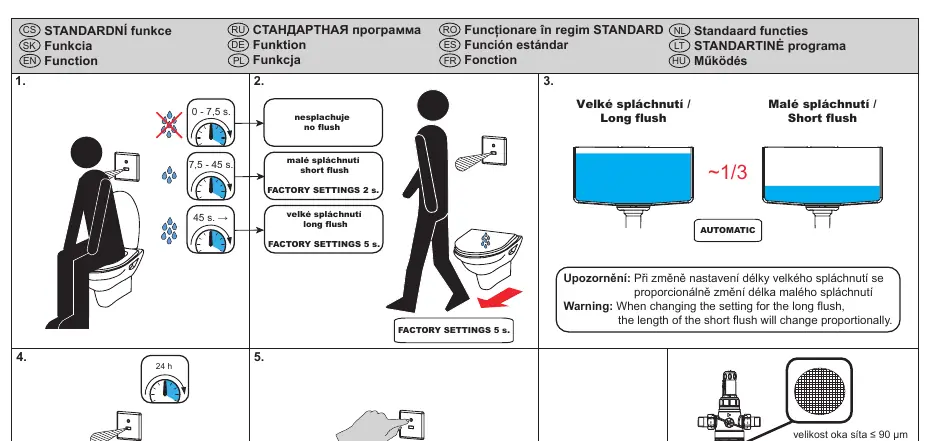

• Spülzeiten: Die Werkseinstellungen betragen 5 Sekunden für eine lange Spülung und 2 Sekunden für eine kurze Spülung. Änderungen an der langen Spülzeit wirken sich proportional auf die kurze Spülzeit aus.
• Sensorbereich: Der Erfassungsbereich des Sensors ist zwischen 0,3 und 0,7 Metern einstellbar.

Wartung und Pflege

Regelmäßige Wartung ist für eine lange Lebensdauer erforderlich. Reinigen Sie das Sichtfenster des Sensors regelmäßig. Überprüfen Sie bei nachlassender Spülleistung das Sieb auf Ablagerungen. Für detaillierte Wartungsanweisungen besuchen Sie die Website www.sanela.eu/service.
