Infrarot-Spülsystem Sanela SLP 05KX - Bedienungsanleitung und...
Erfahren Sie, wie Sie das Infrarot-Spülsystem Sanela SLP 05KX installieren, anschließen und konfigurieren. Diese Anleitung enthält wichtige Schritte zur Montage, Verkabelung und Parametereinstellung für einen zuverlässigen Betrieb.
Inhaltsverzeichnis

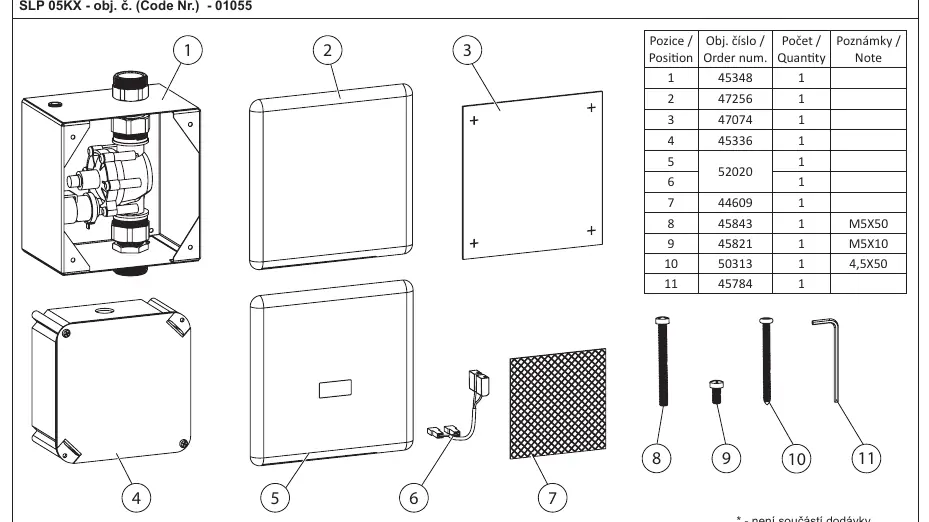

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Sanela SLP 05KX ist ein Infrarot-Spülsystem für Urinale. Für eine korrekte Funktion ist es zwingend erforderlich, dass das Gerät dauerhaft unter Spannung steht. Schließen Sie das Netzteil niemals hinter einem Lichtschalter an, da dies die Funktion beeinträchtigt. Der Wasserdruck muss zwischen 0,1 und 0,6 MPa liegen.
Montage und Installation

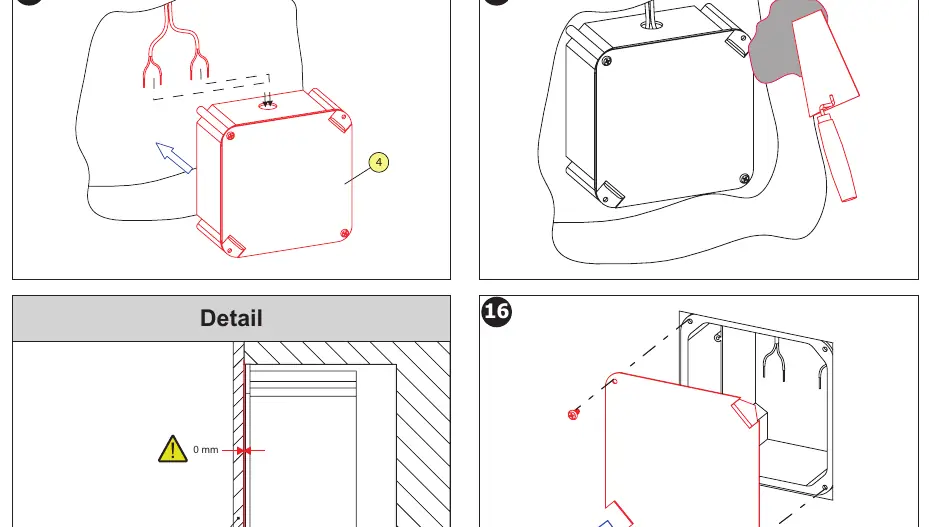

Die Installation erfolgt in der Wand. Beachten Sie die Einbautiefe und die Positionierung der Montagebox. Der Wasseranschluss erfolgt über G 1" Gewinde. Stellen Sie sicher, dass die Siebgröße des Wasseranschlusses ≤ 90 µm beträgt.
Elektrischer Anschluss

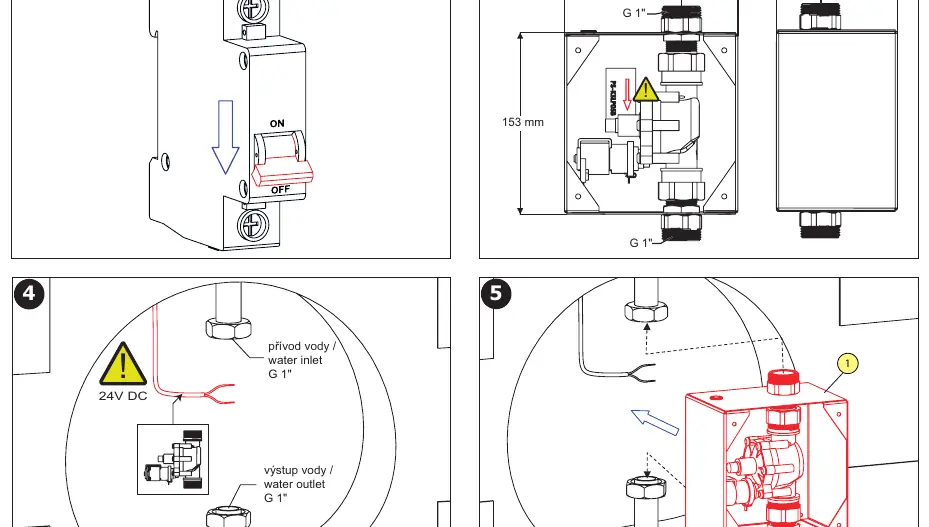

Das System benötigt eine 24V DC Stromversorgung. Verwenden Sie für die Verkabelung ein Kabel vom Typ Cu 2x1,5 mm. Achten Sie darauf, dass die Elektronikbox korrekt mit dem elektromagnetischen Ventil und der Stromquelle verbunden ist.
Parametereinstellungen
Die Konfiguration der Parameter, wie z.B. Spülzeit (0,5 - 15,5 s) oder Hygienespülintervall (OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h), erfolgt über die SLD 03 Fernbedienung. Die Fernbedienung ermöglicht auch das Ein- und Ausschalten des Systems.
Wartung und Pflege
Es wird empfohlen, eine regelmäßige Wartung gemäß der Wartungsanleitung durchzuführen. Reinigen Sie das System bei Bedarf und prüfen Sie die Anschlüsse auf Dichtheit. Bei Problemen oder für technischen Support kontaktieren Sie die Installationsfirma oder besuchen Sie die Website des Herstellers.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
System funktioniert nicht
Prüfen Sie, ob das Gerät dauerhaft unter Spannung steht (nicht hinter einem Lichtschalter angeschlossen).
Sensor reagiert nicht

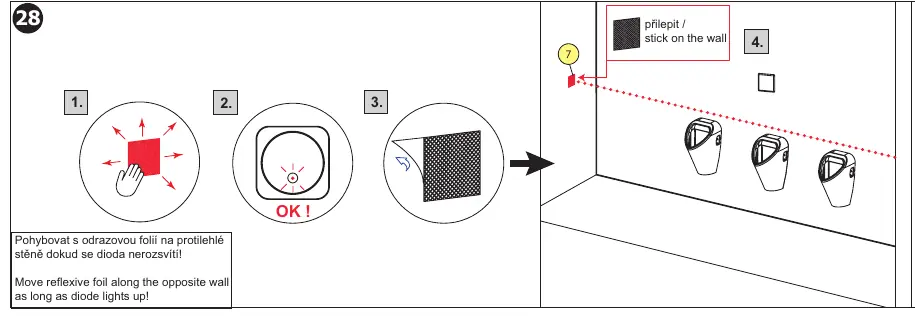

Prüfen Sie die Ausrichtung der Reflexionsfolie und die Stromversorgung.
Vor der Verwendung
- Stellen Sie sicher, dass eine 24V DC Stromversorgung vorhanden ist.
- Prüfen Sie den Wasserdruck (0,1 - 0,6 MPa).
- Stellen Sie sicher, dass die Siebgröße ≤ 90 µm ist.
- Verlegen Sie das Kabel Cu 2x1,5 mm.
- Stellen Sie sicher, dass das Netzteil nicht hinter einem Lichtschalter angeschlossen ist.
Technische Daten in der Praxis
- Betriebsspannung
- 24 V DC
Abbildungen und Diagramme
- Schaltplan zeigt den Anschluss der 24V DC Stromversorgung an die Elektronikbox.
- Montagezeichnung zeigt die Positionierung der Montagebox in der Wand.
Modellkompatibilität
- Kompatibel mit SLD 03 Fernbedienung für Parametereinstellungen.
