Sanela SLW 10PB / SLW 10PBX Unterputz-WC-Spülsystem
Schnellstartanleitung für das Sanela SLW 10PB / SLW 10PBX Unterputz-WC-Spülsystem. Erfahren Sie alles über die fachgerechte Installation, die Einstellung der Spülzeit, den Batteriewechsel und die Wartung des radargesteuerten Systems.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Bedienungsanleitung für das radargesteuerte Unterputz-WC-Spülsystem Sanela SLW 10PB und SLW 10PBX. Es ist für Fachpersonal und Endanwender bestimmt, die das System montieren oder warten müssen. Vor der Installation ist es zwingend erforderlich, die beiliegenden Sicherheitshinweise zu lesen.
Produktbeschreibung

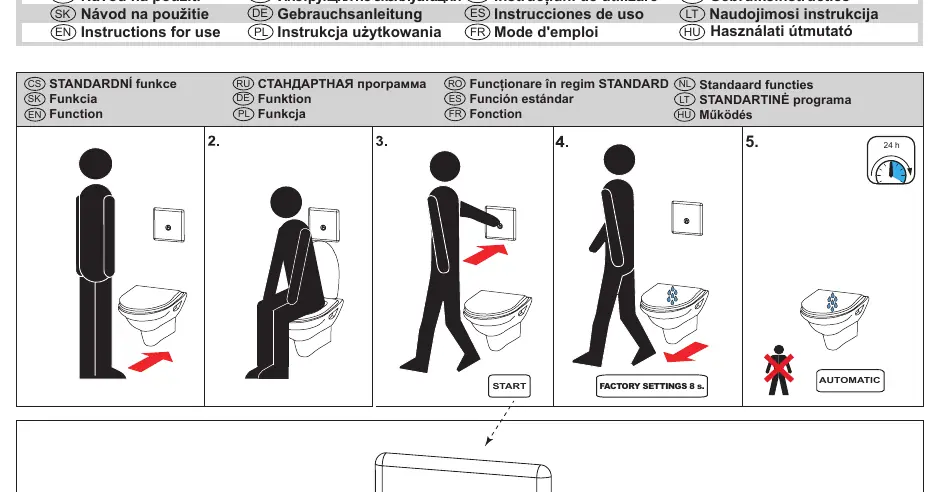

Das System ist ein berührungsloses, radargesteuertes WC-Spülsystem für den Unterputzeinbau. Es zeichnet sich durch eine automatische Spülfunktion aus, die durch einen Sensor ausgelöst wird. Das System verfügt über eine einstellbare Spülzeit und eine automatische Hygienespülung.
Installation
Die Installation muss gemäß den beiliegenden Montageschritten erfolgen:
- Vorbereitung: Stellen Sie sicher, dass alle Komponenten gemäß der Stückliste vorhanden sind.
- Montage: Das System wird in die Wand eingelassen. Achten Sie auf die korrekte Ausrichtung des Rahmens und die Wasseranschlüsse.
- Anschluss: Verbinden Sie die Wasserzuleitung gemäß den Anweisungen.
- WC-Montage: Je nach WC-Typ (keramisch oder Edelstahl) sind unterschiedliche Befestigungsschritte für die Gewindestangen zu beachten.
Inbetriebnahme und Einstellungen
Das System wird werkseitig mit einer Spülzeit von 8 Sekunden ausgeliefert. Die Einstellungen können wie folgt angepasst werden:
- Durchflusseinstellung: Die Durchflussmenge kann über die Einstellschraube am Magnetventil reguliert werden (Plus für Erhöhung, Minus für Reduzierung).
- Hygienespülung: Das System führt automatisch eine Hygienespülung durch (Werkseinstellung: alle 24 Stunden / 8 Spülungen).
Batteriewechsel und Wartung
Das System wird mit Batterien betrieben. Der Status der Batterien wird durch das elektronische System angezeigt:
- Statusanzeige: Achten Sie auf die Signale des Systems. Wenn die Kapazität 0 % erreicht, ist ein Batteriewechsel zwingend erforderlich.

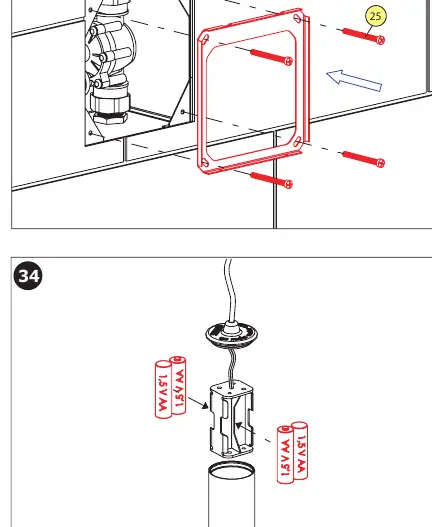

- Wechsel: Öffnen Sie das Gehäuse, entnehmen Sie das Batteriefach und ersetzen Sie die Batterien durch neue 1,5 V AA-Alkalibatterien.
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülung erfolgt
Überprüfen Sie den Batteriestatus. Wenn die Kapazität 0 % beträgt, müssen die Batterien gewechselt werden.
Spülzeit zu kurz oder zu lang
Die Spülzeit kann über das Magnetventil oder eine optionale Fernbedienung (SLD 04) angepasst werden.
Wasserfluss zu stark oder zu schwach
Verwenden Sie die Einstellschraube am Magnetventil, um den Durchfluss manuell zu regulieren.
Vor der Verwendung
- Sicherheitshinweise vor der Installation lesen.
- Vollständigkeit der Komponenten gemäß Stückliste prüfen.
- Wasserzufuhr vor der Montage absperren.
- Batterien auf korrekte Polarität prüfen.
- Sensorbereich nach der Installation von Hindernissen befreien.
Technische Daten in der Praxis
- Werkseinstellung Spülzeit
- 8 Sekunden.
- Hygienespülung
- Automatisches Spülen alle 24 Stunden oder nach 8 Spülungen.
- Stromversorgung
- 6 V (Batteriebetrieb, 4x AA 1,5 V).
- Durchflusseinstellung
- Manuell am Magnetventil einstellbar (0,5 - 15,5 s).
Abbildungen und Diagramme

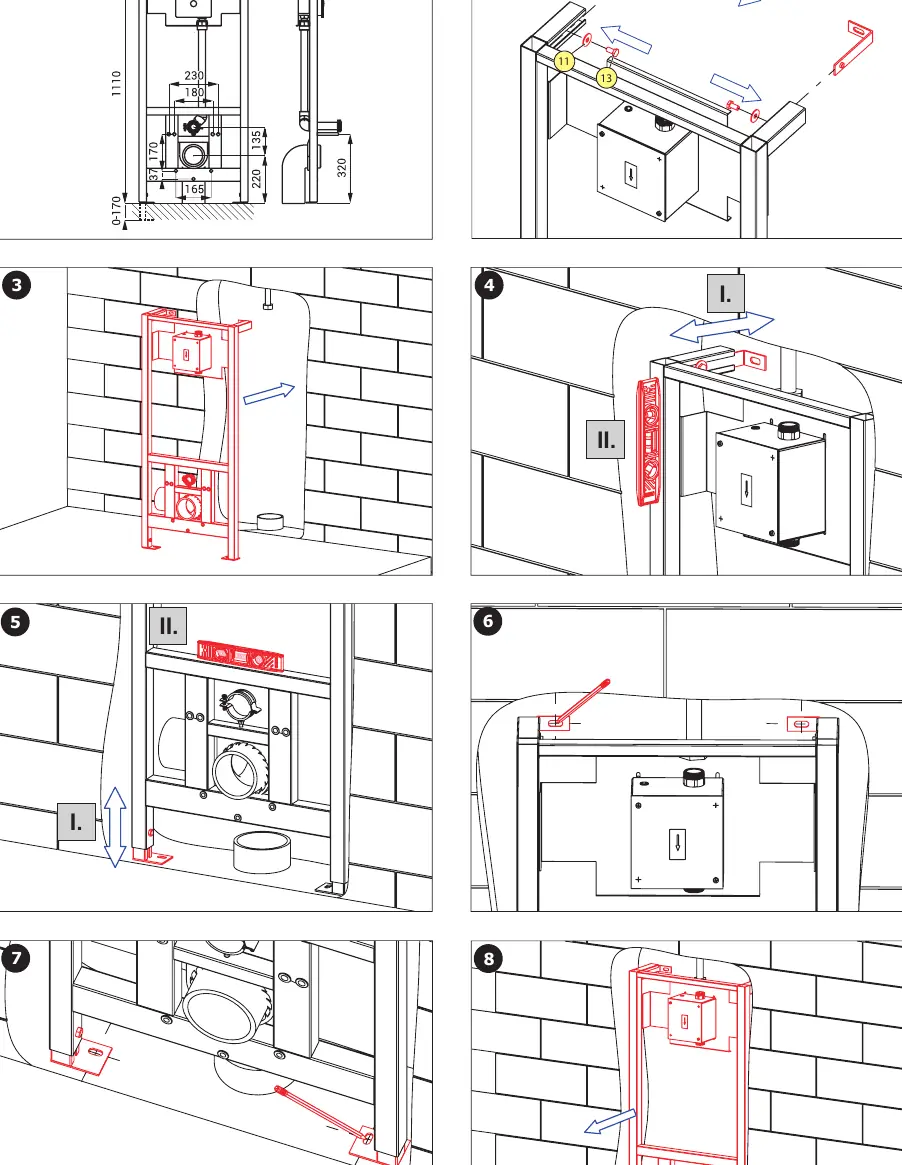

- Die Abbildungen zeigen die Montage des Rahmens in der Wand.

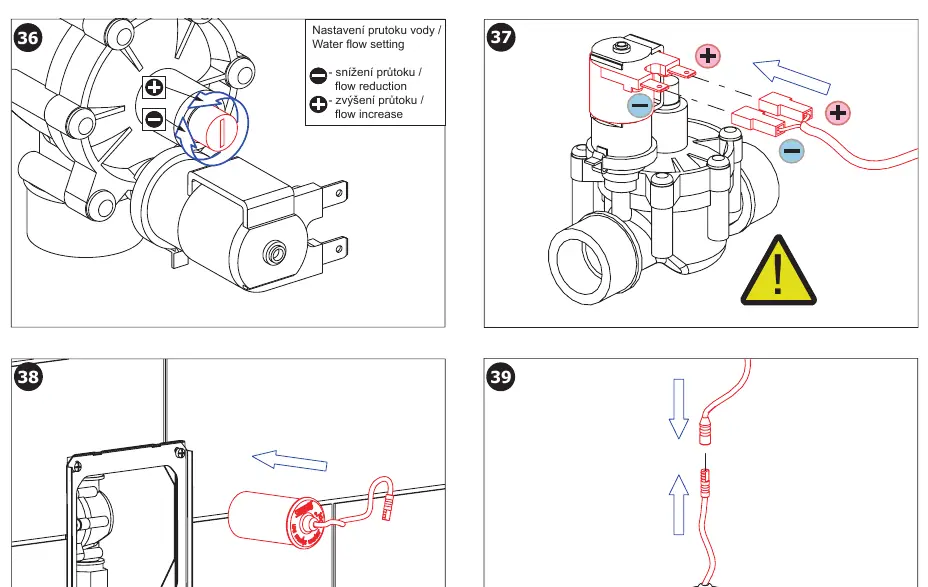

- Die Detailansicht auf Seite 7 zeigt die Einstellschraube für den Wasserfluss am Magnetventil.

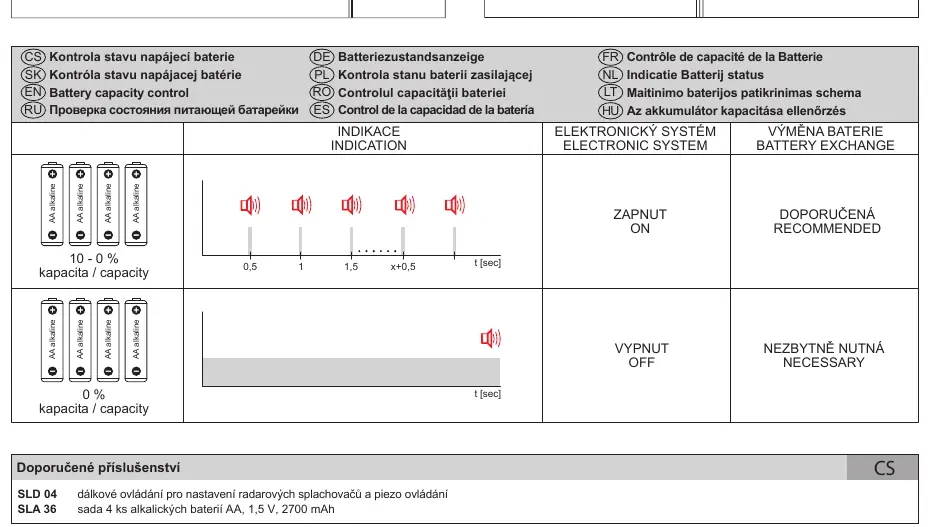

- Die Tabelle auf Seite 8 erklärt die LED-Signale für den Batteriezustand.
Modellkompatibilität
- Geeignet für keramische WCs und Edelstahl-WCs (unterschiedliche Montagebolzen beachten).
- Optionales Zubehör: Fernbedienung SLD 04 für erweiterte Einstellungen.
