Bedienungsanleitung für Sanela SLP 02PBA Piezo-Urinalspüler
Erfahren Sie alles über die Installation, technische Daten und Einstellungen des Sanela SLP 02PBA Piezo-Urinalspülers. Inklusive Informationen zu Spülzeiten, Wartung und Zubehör.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Sanela SLP 02PBA ist ein vandalensicherer Piezo-Urinalspüler, der speziell für den Einsatz in öffentlichen Einrichtungen und Gefängnissen konzipiert wurde. Das Gerät verfügt über eine robuste Edelstahlfront mit einer Stärke von 3 mm und reagiert auf leichten Druck auf das Piezo-Element. Eine automatische Hygienespülung erfolgt 24 Stunden nach der letzten Betätigung.
Technische Spezifikationen
- Spannungsversorgung: 6 V
- Leistungsaufnahme: 3 W
- Betriebsdruck: 0,1 - 0,6 MPa
- Durchfluss: 18 l/min
- Anschlüsse: Eingang und Ausgang mit Außengewinde G 3/4“
- Abmessungen Edelstahlblende: 160 x 170 x 3 mm
- Abmessungen Montagebox: 140 x 140 x 75 mm
Einstellungen und Betrieb
Die Spülzeit ist individuell anpassbar. Der Einstellbereich liegt zwischen 0,5 und 15,5 Sekunden, wobei die Werkseinstellung 4 Sekunden beträgt. Die Konfiguration der Parameter erfolgt ausschließlich über die optionale Fernbedienung SLD 04. Das Gerät verfügt zudem über eine integrierte Batteriezustandsüberwachung und eine manuelle Durchflussregulierung mittels Kugelhahn.
Lieferumfang
Das Set SLP 02PBA (Bestellnummer 21023) enthält:
- Edelstahlblende mit Piezo-Elektronik
- Kunststoff-Montagebox mit Verschraubung
- Elektromagnetventil und Kugelhahn
- 4x Torx-Schrauben
- 4x AA-Alkalibatterien (1,5 V, 2700 mAh)
Installation
Die Installation erfordert die Vorbereitung der Montagebox in der Wand. Das System umfasst den Wasseranschluss, die Elektronik, das Piezo-Taster-Element sowie das Batteriefach. Achten Sie darauf, dass der Siphon und das Urinal korrekt mit dem Ausgang des Spülers verbunden sind.
Zubehör
Für den Betrieb und die Installation sind folgende optionale Komponenten erhältlich:
- SLD 04: Fernbedienung zur Parametereinstellung
- SLA 02: Einlaufarmatur mit Dichtung für Urinale mit Rückzulauf
- SLR 07 / SLR 22: Montage- und Einbaurahmen für verschiedene Wandkonstruktionen
- SLA 36: Ersatzbatterieset (4x AA)
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Keine Spülung oder unzureichende Spülzeit
Überprüfen Sie den Batteriestatus und passen Sie die Spülzeit bei Bedarf mit der Fernbedienung SLD 04 an.
Wasserdurchfluss zu gering oder zu hoch
Regulieren Sie den Durchfluss manuell über den integrierten Kugelhahn.
Vor der Verwendung
- Stellen Sie sicher, dass der Wasserdruck im Bereich von 0,1 bis 0,6 MPa liegt.
- Prüfen Sie, ob die Batterien korrekt eingelegt sind.
- Stellen Sie sicher, dass die Montagebox fest in der Wand verankert ist.
- Verwenden Sie für die Parametrierung die Fernbedienung SLD 04.
- Prüfen Sie die Kompatibilität des Urinals (z.B. Rückzulauf bei Verwendung von SLA 02).

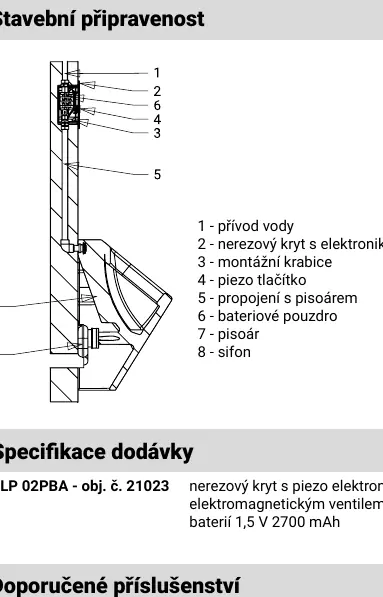

Abbildungen und Diagramme
- 1: Wasserzufuhr
- 2: Edelstahlblende mit Elektronik
- 3: Montagebox
- 4: Piezo-Taster
- 5: Verbindung zum Urinal
Modellkompatibilität
- Die Fernbedienung SLD 04 ist zwingend erforderlich für die Änderung der Werkseinstellungen.
- Für Urinale mit Rückzulauf wird die Einlaufarmatur SLA 02 benötigt.
- Für Trockenbauwände wird der Montagerahmen SLR 22 empfohlen.
