Installationsanleitung für Sanela SLWN 08L/08P Vandalensichere Eck-Kombination
Schnellstartanleitung für die Installation der Sanela SLWN 08L/08P Eck-Kombination. Enthält technische Zeichnungen, Installationsschritte, Wasseranschlussvorgaben und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung für die vandalensichere Eck-Kombination Sanela SLWN 08L (WC links) und SLWN 08P (WC rechts). Die Installation erfordert die Einhaltung spezifischer technischer Parameter, insbesondere eines Wasserdrucks zwischen 0,1 und 0,6 MPa sowie einer Siebgröße von maximal 90 µm. Vor der Installation ist es zwingend erforderlich, die beigefügten Sicherheitshinweise zu lesen.
Technische Zeichnung und Vorbereitung
Die Einheit ist für die Eckmontage konzipiert. Die technischen Zeichnungen geben die erforderlichen Wandabstände und Anschlusspositionen vor. Stellen Sie sicher, dass die baulichen Voraussetzungen (Wandbeschaffenheit, Wasseranschluss) den Anforderungen entsprechen, bevor Sie mit der Montage beginnen.
Installation
- Markieren Sie die Positionen gemäß den Abmessungen in der technischen Zeichnung.
- Bohren Sie die erforderlichen Löcher (Ø 12 mm).
- Spülen Sie die Wasserleitungen vor dem Anschluss gründlich durch (ca. 10 Liter), um Verunreinigungen zu entfernen.
- Montieren Sie die Einheit unter Verwendung der mitgelieferten Befestigungselemente.
- Schließen Sie die Wasserzuleitungen an (G 1/2" und G 3/4").
- Stellen Sie sicher, dass der Wasserzulauf einen Mindestdurchmesser von 32 mm (PN 16) aufweist.
Einstellung und Wartung
Die Durchflussregulierung kann direkt am Ventil vorgenommen werden. Es wird empfohlen, regelmäßige Wartungsarbeiten gemäß den offiziellen Wartungsanleitungen durchzuführen, die auf der Website des Herstellers unter www.sanela.eu/service-download verfügbar sind. Bei technischen Problemen oder für Serviceanfragen kontaktieren Sie bitte die Installationsfirma oder besuchen Sie www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Unzureichender Wasserdurchfluss
Überprüfen Sie die Durchflussregulierung am Ventil und stellen Sie sicher, dass das Sieb nicht durch Ablagerungen verstopft ist.
Undichtigkeiten nach der Installation
Überprüfen Sie alle Anschlüsse auf festen Sitz und korrekte Dichtungspositionierung.
Vor der Verwendung
- Wasserdruck prüfen (muss zwischen 0,1 und 0,6 MPa liegen).
- Wasserleitungen vor dem Anschluss spülen (ca. 10 Liter).
- Sicherstellen, dass die Siebgröße ≤ 90 µm eingehalten wird.
- Sicherheitsanweisungen vollständig gelesen.
- Bauliche Voraussetzungen (Wandabstände) gemäß technischer Zeichnung geprüft.
Technische Daten in der Praxis
- Wasserzulauf
- Mindestdurchmesser 32 mm (PN 16).
Abbildungen und Diagramme

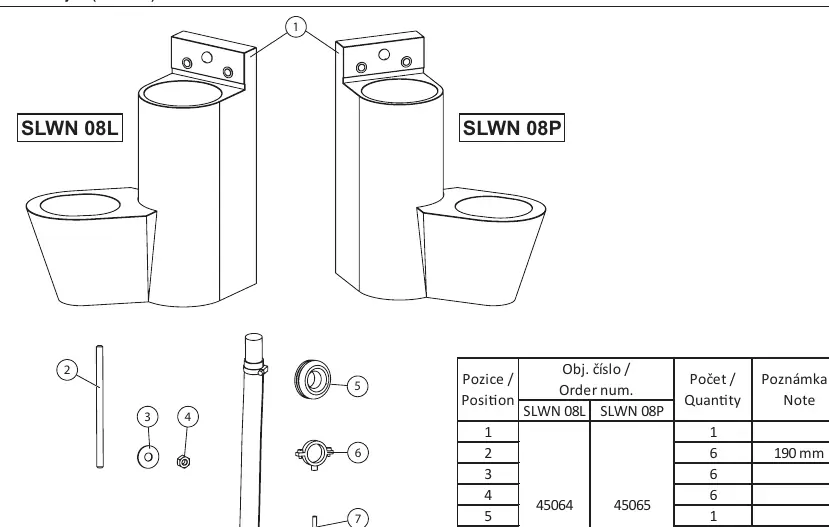

- Seite 1: Übersicht der Komponenten und Lieferumfang.
- Seite 2: Maßzeichnungen und technische Vorbereitung.

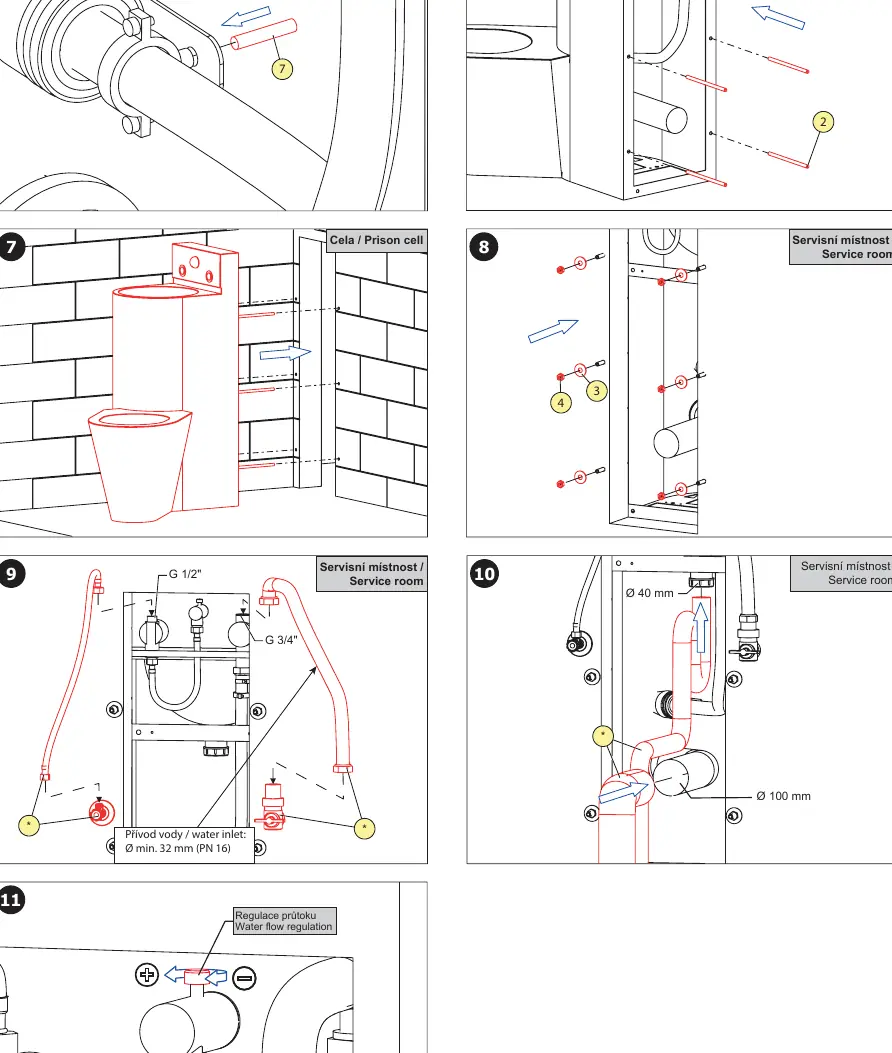

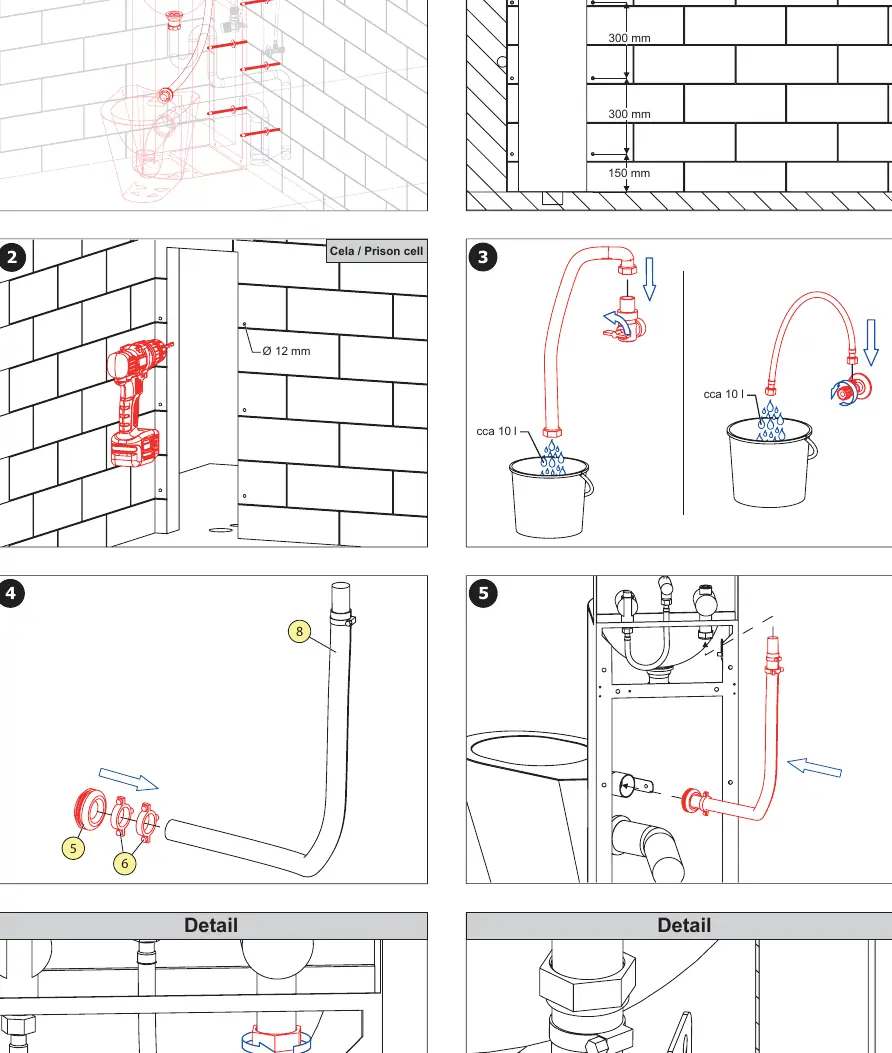

- Seite 3-4: Schritt-für-Schritt Montageanleitung inklusive Wasseranschluss und Durchflussregulierung.
Modellkompatibilität
- SLWN 08L: WC links positioniert.
- SLWN 08P: WC rechts positioniert.
