Bedienungsanleitung für Sanela SLP 02K/KV/KX Infrarot-Urinalspülung
Erfahren Sie, wie Sie die Sanela SLP 02K/KV/KX Infrarot-Urinalspülung installieren, konfigurieren und warten. Detaillierte Anleitung zu Parametereinstellungen, Eco-Modi und elektrischem Anschluss.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Infrarot-Urinalspülung Sanela SLP 02K, SLP 02KV und SLP 02KX. Das Gerät erfordert eine konstante 24V DC Stromversorgung. Wichtig: Schließen Sie das Netzteil nicht hinter einem Lichtschalter an, da das Gerät für eine ordnungsgemäße Funktion dauerhaft unter Spannung stehen muss.
Installation
Die Installation sollte nur durch qualifiziertes Personal erfolgen. Stellen Sie sicher, dass der Wasserdruck zwischen 0,1 und 0,6 MPa liegt und das Sieb sauber ist (Maschenweite ≤ 90 µm). Befolgen Sie die Schritte zur Montage der Box und des Anschlusses:
- Montieren Sie die Einbaubox gemäß den Abmessungen (140 mm x 170 mm).
- Schließen Sie die 24V DC Stromversorgung an (Braun = +, Weiß = -).
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und die Dichtungen korrekt platziert sind.
Parametereinstellungen
Die Einstellungen der Spülung können mit der Fernbedienung SLD 03 angepasst werden. Zu den einstellbaren Parametern gehören:
- Spülzeit (0,5 - 15,5 s)
- Erfassungsbereich (0,3 - 0,7 m)
- Hygienespülintervall (OFF/6/8/12/24/48/72/168 h)
Eco-Modi
Das Gerät verfügt über spezielle Eco-Modi zur Wasserersparnis:

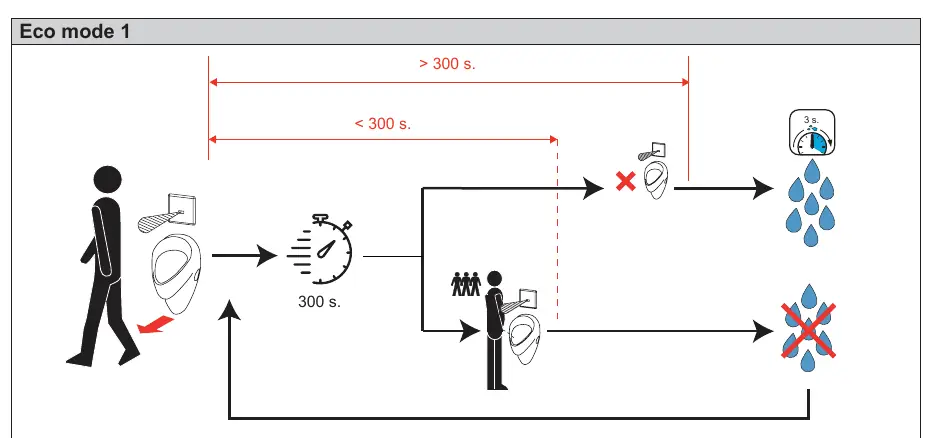

- Eco 1 (Break Mode): Geeignet für Schulen oder Stadien. Das System misst die Zeit zwischen den Nutzungen. Nach Ablauf einer eingestellten Zeit (z.B. 300s) erfolgt eine Spülung.
- Eco 2 (Office Mode): Geeignet für Büros. Hier wechseln sich kleine Spülungen (1s) zur Geruchsvermeidung mit großen Spülungen (3s) zur Siphonreinigung ab.
Wartung
Es wird empfohlen, regelmäßige Wartungsarbeiten gemäß den Wartungsanweisungen durchzuführen. Informationen zur Konformität und technischem Support finden Sie unter www.sanela.eu/service.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Gerät spült nicht
Prüfen Sie, ob die 24V DC Stromversorgung aktiv ist und nicht über einen Lichtschalter unterbrochen wird.
Sensor reagiert nicht
Überprüfen Sie die Parametereinstellungen mit der Fernbedienung SLD 03 und stellen Sie sicher, dass der Erfassungsbereich korrekt eingestellt ist.
Vor der Verwendung
- Stellen Sie sicher, dass eine konstante 24V DC Stromversorgung vorhanden ist.
- Installieren Sie das Gerät nicht hinter einem Lichtschalter.
- Prüfen Sie den Wasserdruck (0,1 - 0,6 MPa).
- Stellen Sie sicher, dass das Sieb sauber ist (Maschenweite ≤ 90 µm).
Abbildungen und Diagramme

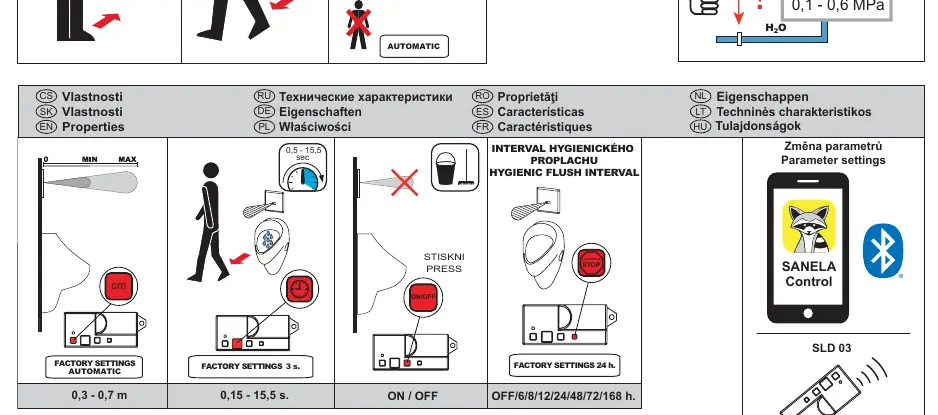

- Seite 1 zeigt die Standardfunktionen und Werkseinstellungen.

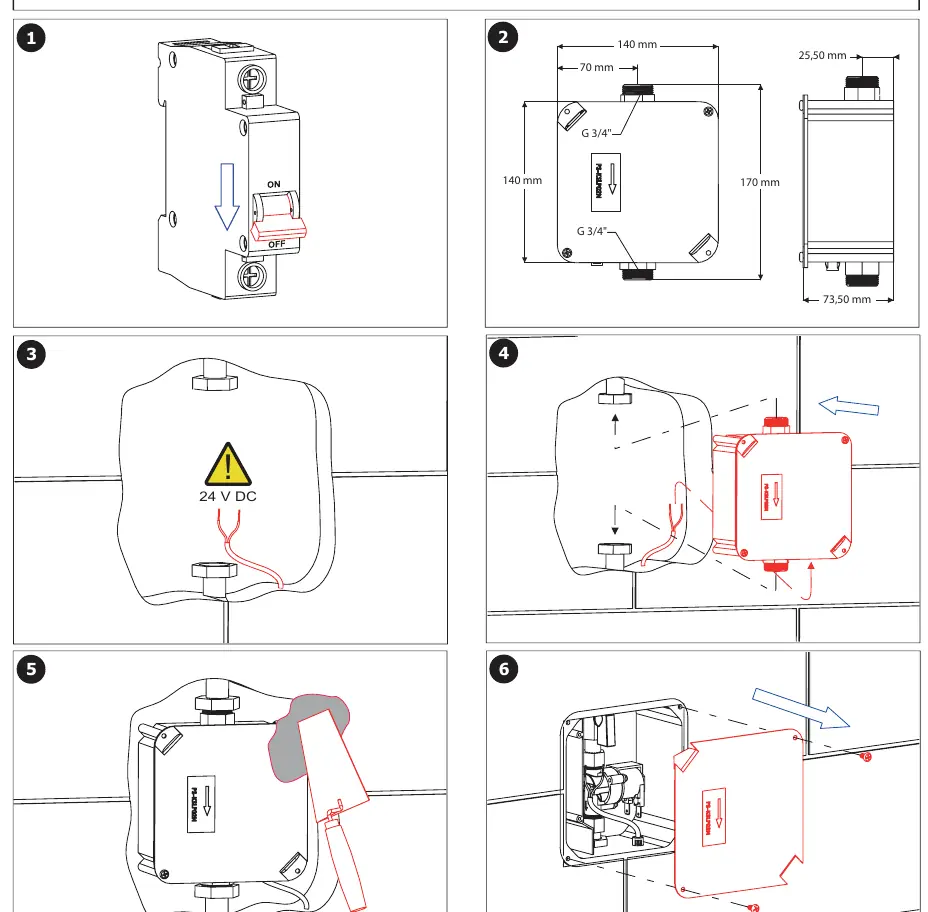

- Seite 4 zeigt den Installationsprozess und die elektrischen Anschlüsse.
- Seite 5 zeigt die Detailansichten für die Montage und den elektrischen Anschluss.
Modellkompatibilität
- Kompatibel mit SLD 03 Fernbedienung für Parametereinstellungen.
- Geeignet für Sanela SLP 02K, 02KV, 02KX Modelle.
- Verwenden Sie SLZ-Netzteile für die Stromversorgung.
